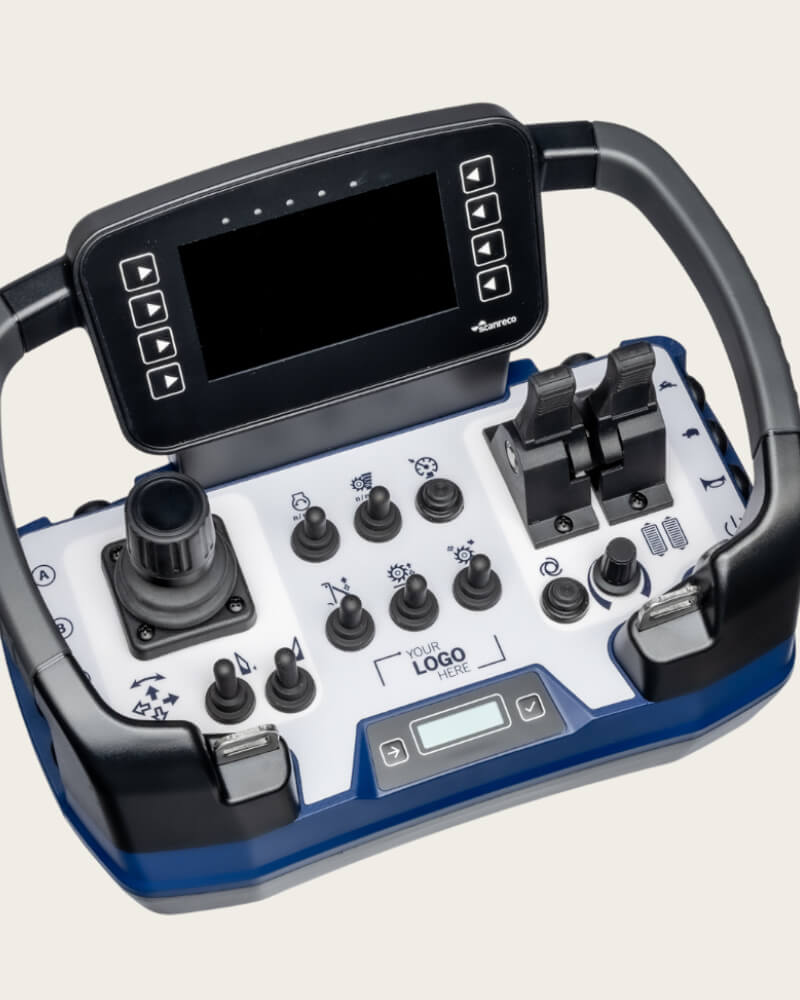

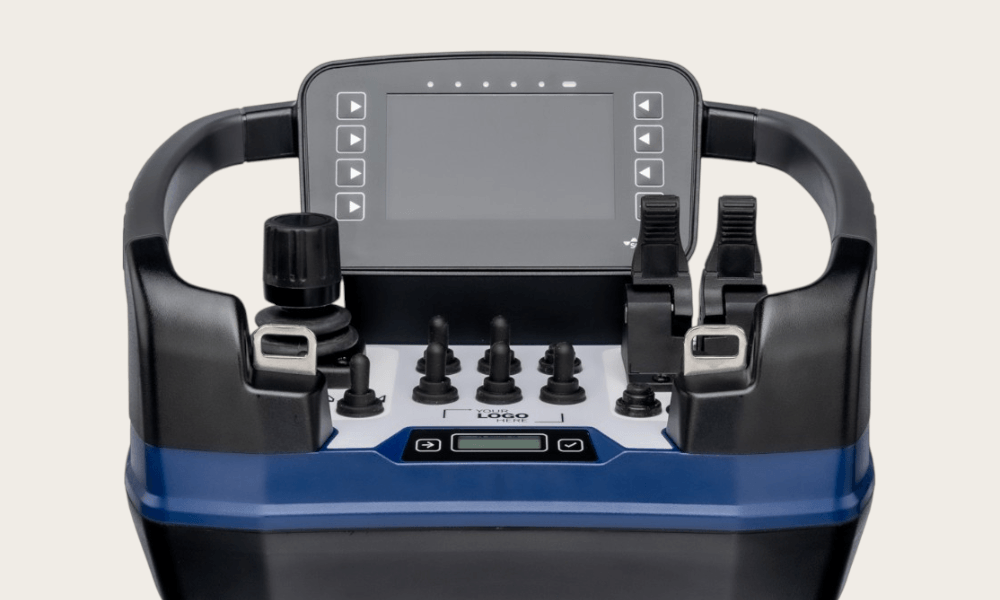

Website hero Scanreco Transmitter Mini Flex

Mini Flex

Twoje kompleksowe rozwiązanie zapewniające precyzję, bezpieczeństwo i niezawodność

Jako producent OEM działasz w wymagających warunkach, gdzie kluczowe znaczenie mają precyzyjne sterowanie, bezpieczeństwo oraz dopasowanie sprzętu do potrzeb operacyjnych. Mini Flex to odpowiedź na realne wyzwania – zapewnia maksymalną elastyczność i zaawansowane funkcje bezpieczeństwa, idealnie dopasowane do specyfiki Twojej pracy. Każdy element – od manipulatorów krzyżowych, przez przełączniki, aż po wyświetlacze – może być precyzyjnie skonfigurowany pod kątem konkretnego zastosowania. Dzięki zgodności z normami SIL 3 i PL e, Mini Flex zapewnia wyższy poziom bezpieczeństwa funkcjonalnego, co przekłada się na optymalizację bezpieczeństwa operacyjnego.

Mini Flex, którego konstrukcja jest efektem ponad 40 lat doświadczenia inżynieryjnego, doskonale radzi sobie w wymagającym środowisku i podczas realizacji skomplikowanych zadań. Decydując się na Mini Flex, inwestujesz w nadajnik, który łączy w sobie bezpieczeństwo, elastyczność i niezawodność — co pozwala Twoim maszynom sprostać rosnącym wymaganiom nowoczesnego przemysłu.

Product page_Mini Flex_Highly configurable

Elastyczny

Wysoce elastyczna konfiguracja

Zaprojektowany z myślą o Twoich konkretnych wymaganiach operacyjnych – oferuje pełną swobodę w rozmieszczeniu elementów sterujących i szeroki wybór konfiguracji. Konstrukcja,która stanowi idealną odpowiedźi na Twoje potrzeby operacyjne – oferująca pełną swobodę, jeśli chodzi o rozmieszczenie elementów sterujących, oraz bogaty wachlarz dostępnych opcji. Dzięki Mini Flexzyskujesz przewagę, która stawia Cię krok przed konkurencją.
Product page_detail images functional safety SIL 3

Bezpieczeństwo

Najwyższy poziom bezpieczeństwa i technologia SISP™

Nadajnik Mini Flex oferuje najwyższy poziom bezpieczeństwa funkcjonalnego na rynku, zgodny z normami IEC61508 SIL 3 i ISO13849 PL e , zapewnia zwiększoną ochronę operatora i sprzętu. Nasza modułowa technologia bezpieczeństwa SISP zapewnia wysoki poziom bezpieczeństwa funkcjonalnego, – dzięki czemu możesz dostosować system do swoich potrzeb bez żadnych kompromisów.
Product page_detail images productivity driven design

Intuicyjny

Konstrukcja zorientowana na maksymalną produktywność

Stworzony do niezawodnej pracy, Mini Flex oferuje operatorom większą precyzję sterowania oraz efektywność działania. Czytelny wyświetlacz zapewnia stałą widoczność kluczowych parametrów pracy, a podwójne baterie umożliwiają dwukrotnie dłuższy czas działania oraz wymianę baterii bez przerywania pracy maszyny. Przyciski boczne zapewniają łatwy dostęp do kluczowych funkcji, oferując intuicyjną obsługę i większe możliwości sterowania na wyciągnięcie palca.

Zalety

Dlaczego warto wybrać Mini Flex?

Nadajnik Mini Flex łączy w sobie niezrównaną elastyczność i bezpieczeństwo funkcjonalne ze sprawdzoną niezawodnością , oferując rozwiązanie gotowe na przyszłość , które wyróżni Twoją markę.

Chcesz mieć konkurencyjną przewagę

Dzięki szerokim możliwościom konfiguracji, Mini Flex pozwala na zaprojektowanie nadajnika dostosowanego precyzyjnie do potrzeb danego zastosowania, dzięki czemu Twój sprzęt wyróżni się na zatłoczonym rynku.

Bezpieczeństwo jest najwyższym priorytetem

Zgodność z normami SIL 3 i PL e podnosi poziom bezpieczeństwa i ułatwia spełnienie rygorystycznych standardów przemysłowych, zapewniając Tobie i użytkownikom końcowym większą pewność podczas codziennej pracy.

Niezawodność, której możesz zaufać

Model Mini Flex, będący efektem ponad czterdziestu lat doświadczenia w dziedzinie zdalnego sterowania, jest poddawany rygorystycznym testom, aby zapewnić stabilną pracę – nawet w trudnych warunkach.

Wydajność operatora

Dzięki ergonomicznej konstrukcji i elastycznemu podejściu do potrzeb operatora, Mini Flex redukuje uczucie zmęczenia i ryzyko popełnienia błędu, pozwalając operatorom pracować wydajniejco w konsekwencji podnosi wartość Twojego sprzętu podczas codziennej eksploatacji.

Mini Flex

Funkcje

Przyjrzyj się bliżej kluczowym funkcjom, które sprawiają, że Mini Flex to doskonały wybór dla producentów OEM i użytkowników końcowych.

Speed_reduction

Redukcja prędkości

Możliwość szybkiego ograniczenia prędkości siłownika, idealna do delikatnych zadań lub pracy w ciasnych przestrzeniach. Podnosi precyzję sterowania i zwiększa bezpieczeństwo operatora podczas pracy.

Tilt_sensor

Czujnik przechyłu

W czasie rzeczywistym wykrywa niebezpieczne pozycje, potknięcia oraz upadki. Pomaga zapobiegać wypadkom dzięki automatycznym reakcjom lub alertom.
Haptic_feedback

Emitująca wibracje informacja zwrotna

Sygnał w postaci wibracji dotykowych, informujący o ważnych zdarzeniach lub ostrzeżeniach. Pozwala operatorowi zachować świadomość bez konieczności patrzenia na wyświetlacz.
Alarm

Alarmy

Obejmuje sygnały wizualne i dźwiękowe sygnalizujące istotne zmiany. Zapewnia szybki czas reakcji i zwiększa świadomość operatora.
Lights

Podświetlenie panelu

Wbudowane oświetlenie nadajnika doświetla obszar siłownika. Idealny do pracy w warunkach słabego oświetlenia lub w nocy. Zwiększa widoczność.
Auto-off-timer

Timer automatycznego wyłączania

Automatyczne wyłączenie urządzenia po upływie określonego czasu. Pomaga oszczędzać baterię i zapewnia dodatkowe bezpieczeństwo.
LCD-information-center

Informacje wyświetlane na ekranie LCD

Pokazuje dane systemowe i ich status w czasie rzeczywistym. Intuicyjny i czytelny interfejs, idealnie dopasowany do maszyny i specyfiki pracy.
Safety

SISP™

Unikalna, modułowa konstrukcja bezpieczeństwa funkcjonalnego zapewniająca spójną i niezawodną weryfikację sygnałów. Wspomaga bezpieczne sterowanie maszyną.

Opcje dla Mini Flex

Nasze modele mają konstrukcję modułową. Zapoznaj się z dostępnymi konfiguracjami, manipulatorami i opcjami dodatkowymi.

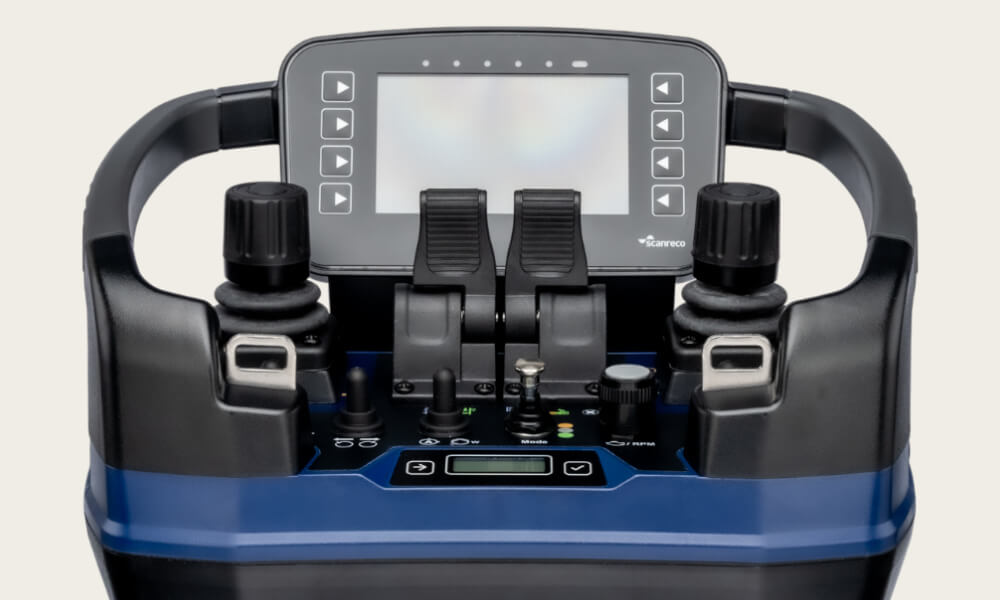

Scanreco Mini Flex 4.3 Premium Display_

Wyświetlacz

4,3-calowy wyświetlacz Premium Display

Łączy w sobie moc standardowego wyświetlacza o przekątnej 4,3 cala ze zintegrowanym modułem Wi-Fi, czujnikami czasu rzeczywistego (żyroskop, akcelerometr), szkłem klejonym oraz doskonałą czytelnością w pełnym świetle dziennym – idealne rozwiązanie do zaawansowanych zastosowań. Opcjonalna kamera Wi-Fi umożliwia podgląd w czasie rzeczywistym bezpośrednio na pilocie, co poprawia precyzję i bezpieczeństwo obsługi.
Scanreco Mini Flex 4.3 Standard Display_

Wyświetlacz

4,3-calowy wyświetlacz standardowy

Potężny kolorowy wyświetlacz (16 milionów kolorów) z pamięcią 8 GB, programowalny w środowisku Qt. 8 bocznych przycisków obsługuje zarówno logikę wyświetlania, jak i dodatkowe wyjścia cyfrowe, dając producentom OEM swobodę tworzenia zaawansowanych interfejsów HMI.
Scanreco Mini Flex Led indicators Display_

Wyświetlacze

Wskaźniki LED

Dostępnych jest od 1 do 15 konfigurowalnych diod LED – z możliwością wyboru koloru i opisu, co ułatwia operatorowi szybkie odczytanie statusu maszyny, ostrzeżeń czy etapów procesu.
Scanreco Mini Flex no display_

Wyświetlacz

Brak wyświetlacza

Prosta osłona zaprojektowana z myślą o minimalistycznych konfiguracjach. Dodaj własne logo lub oznaczenia w celu wzmocnienia tożsamości marki lub poprawy intuicyjności obsługi.

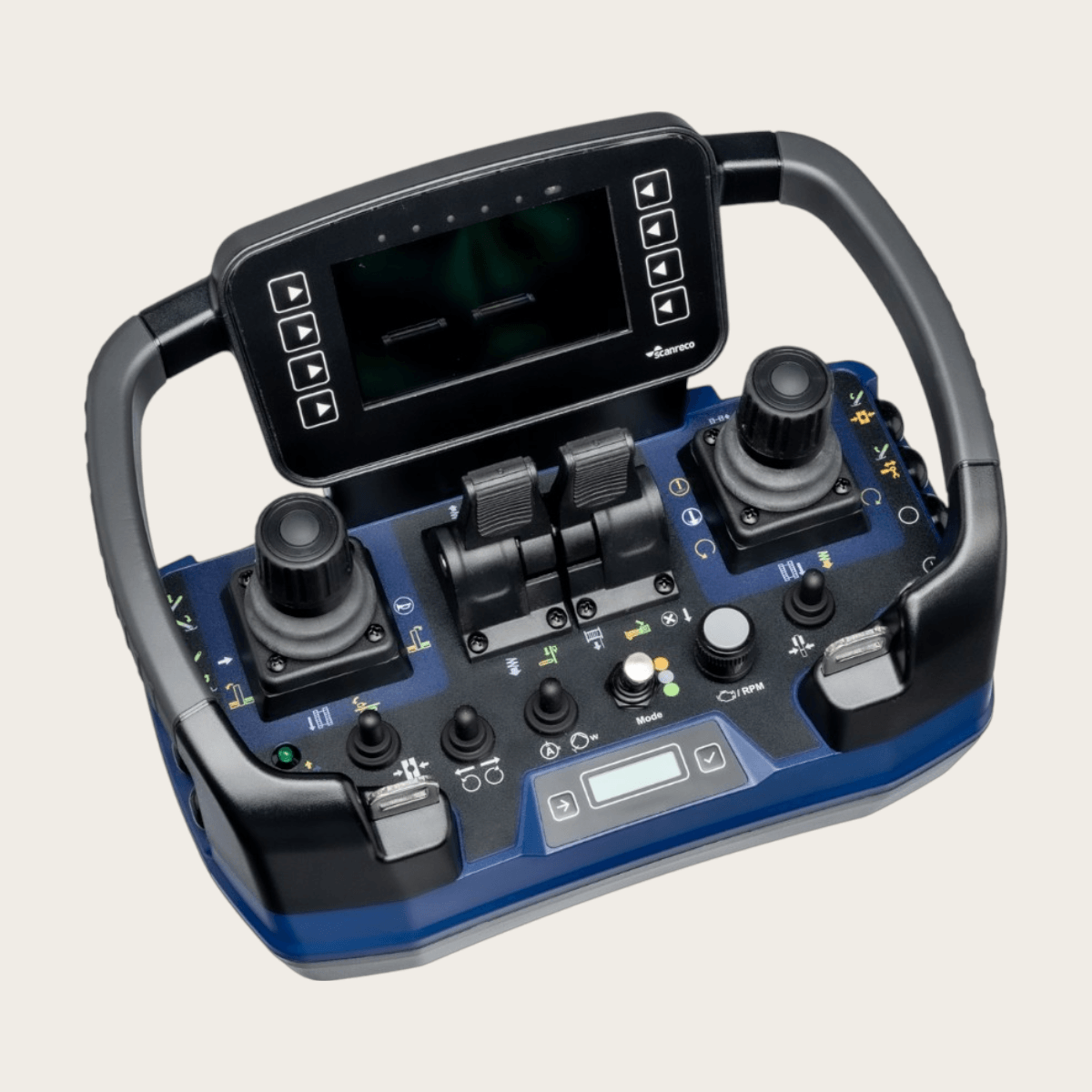

Scanreco_Blue top section color Mini Flex

Kolor górnej sekcji

Niebieski

Nasz kultowy kolor „Scanreco blue”, rozpoznawalny na całym świecie jako symbol niezawodności i wydajności.

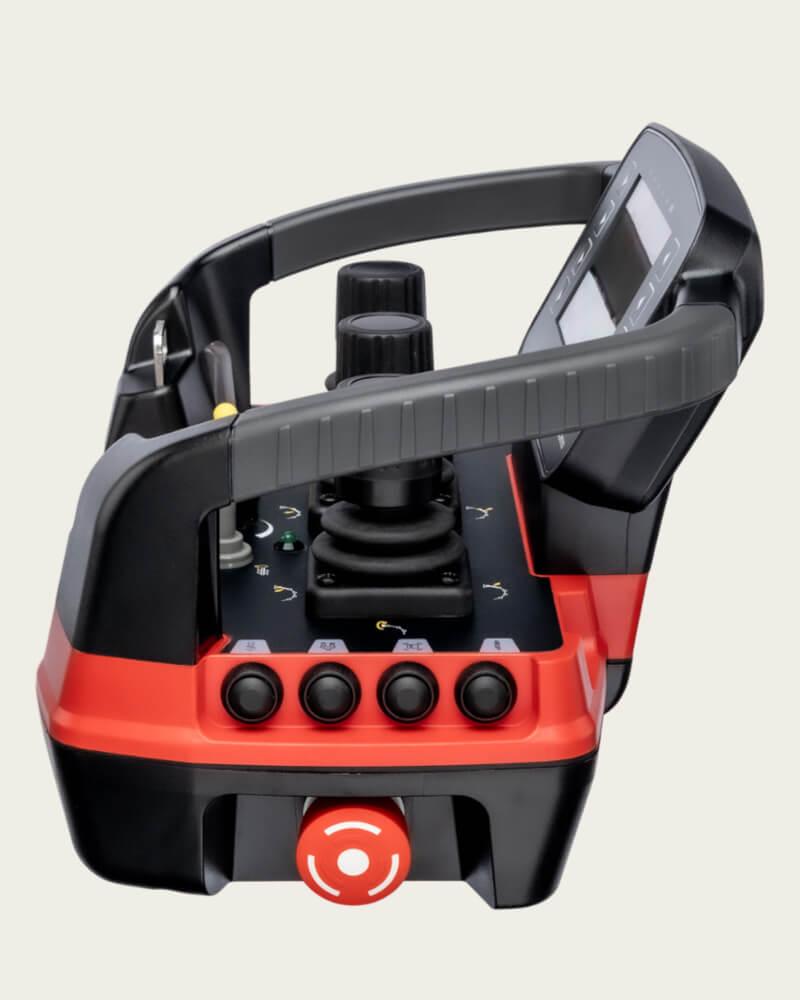

Scanreco_Red top section color Mini Flex

Kolor górnej sekcji

Czerwony

Wyrazisty i dynamiczny – często stosowany do wyróżniania kluczowych funkcji lub dopasowania do kolorystyki marki.
Scanreco_Black top section color Mini Flex

Kolor górnej sekcji

Czarny

Nowoczesny, uniwersalny design, pasujący do niemal każdej identyfikacji wizualnej.

Moduł radiowy

Pasmo pojedyncze: 2,4 GHz

Moduł nadawczo-odbiorczy do nadajnika, pracujący w globalnie akceptowanym paśmie częstotliwości 2,4 GHz.

Moduł radiowy

Dwa pasma: 868 MHz i 2,4GHz

Nasz moduł zdalnego sterowania obsługuje łączność dwupasmową – wybierz pomiędzy 868 MHz lub 2,4 GHz, dostosowując moduł do indywidualnych potrzeb.

Moduł radiowy

Dwa pasma: 915 MHz i 2,4GHz

Częstotliwość północnoamerykańska czy globalna 2,4 GHz? Dzięki temu dwupasmowemu modułowi radiowemu możesz mieć jedno i drugie.
Scanreco_Mini FlexTether cable control

Sterowanie za pomocą kabla

Opcjonalne sterowanie za pomocą kabla

Jeśli warunki pracy wykluczają użycie systemu bezprzewodowego lub pojawiają się obawy o zasilanie, opcja przewodowa zapewnia ciągłość działania. Mamy to pod kontrolą – pomagamy producentom OEM zachować pełną kontrolę nawet w miejscach o słabym zasięgu radiowym lub przy rozładowanej baterii.
Scanreco G6 Battery Li-ion_

Akumulator

Akumulator Li-Ion G6 High-Capacity

Czarny akumulator Li-Ion G6 o pojemności 5800 mAh został zaprojektowany z myślą o zasilaniu nadajników wyposażonych w kolorowe wyświetlacze oraz zastosowaniach wymagających długich cykli pracy. Zastosowana technologia litowo-jonowa zapewnia niezawodne zasilanie oraz dłuższą żywotność akumulatora i większą liczbę cykli ładowania.
Scanreco G6 Battery NiMH_

Akumulator

Akumulator NiMH G6

Akumulator NiMH G6 o pojemności 2000 mAh jest przeznaczony do nadajników o średnim zużyciu energii, szczególnie tych bez ekranu lub używanych w krótkich odstępach czasu. Akumulator spełnia rygorystyczne normy Scanreco, gwarantując niezawodną pracę w różnych środowiskach.
Scancreco_1-3 axis joystick - G6

Manipulator krzyżowy

Manipulator 1-osiowy

Manipulator jednoosiowy (oś X lub Y) z opcjonalnym ogranicznikiem mechanicznym, zapewniającym intuicyjne sterowanie. Zintegrowany przycisk funkcyjny może służyć jako dodatkowy przełącznik lub funkcja obecności operatora, podnosząc tym samym poziom bezpieczeństwa oraz wydajność operacyjną.
Scancreco_2-axis joystick - G6

Manipulator krzyżowy

Manipulator 2-osiowy

Dwuosiowa konstrukcja pozwala na płynne i równoczesne sterowanie dwiema funkcjami proporcjonalnymi. Dostosuj swoje zdalne sterowanie do konkretnych zadań – wybierz opcjonalne prowadzenie mechaniczne lub dodatkowe przyciski, idealne do manewrowania dźwigami czy sterowania złożonymi układami hydraulicznymi.
Scancreco_1-3 axis joystick - G6

Manipulator krzyżowy

Manipulator 3-osiowy

Dodaj głowicę obrotową, aby uzyskać trzeci kierunek proporcjonalny w jednym manipulatorze – idealne rozwiązanie tam, gdzie zaawansowane sterowanie musi iść w parze z ograniczoną przestrzenią ergonomiczną.
Scancreco_Standard Lever Black

Manipulator liniowy

Standardowy manipulator liniowy (czarny)

Zastosowanie czujników Halla pozwala wyeliminować zużycie elementów mechanicznych, zapewniając długotrwałą niezawodność działania. Ten manipulator liniowy charakteryzuje się wyjątkową trwałością w wymagających zastosowaniach.
Scancreco_Standard Lever Red

Manipulator liniowy

Standardowy manipulator liniowy – czerwony

Tak, jak w przypadku czarnego manipulatora, również wykorzystuje technologię czujników Halla, a czerwona rękojeść umożliwia łatwe wyróżnienie funkcji specjalnych. Idealny do wizualnego oddzielania kluczowych zadań maszyny.
Scancreco_Thin Lever Black

Manipulator liniowy

Wąski manipulator liniowy, czarny

Węższy profil umożliwia montaż do 8 manipulatorów liniowych w nadajniku Mini Flex lub 6 w Micro Flex. Zapewnia precyzyjne sterowanie bez utraty komfortu pracy operatora.
Scancreco Push buttons Buttons

Przyciski

Przyciski górnej sekcji

Niezależnie od liczby funkcji cyfrowych, którymi chcesz sterować, możesz wybrać preferowaną konfigurację kolorystyczną: czarną, zieloną, żółtą lub czerwoną. Przyciski charakteryzują się przyjemnym, precyzyjnym skokiem i trwałością dostosowaną do intensywnej eksploatacji.
Scancreco Side buttons Buttons

Przyciski

Przyciski boczne

Przyciski stworzone z myślą o minimalizowaniu zmęczenia operatora, solidne i odporne na pracę w ekstremalnych warunkach. Niezależnie od liczby funkcji cyfrowych, którymi chcesz sterować, możesz wybrać preferowaną konfigurację kolorystyczną: czarną, zieloną, żółtą, czerwoną, szarą lub niebieską.
Scancreco_toggle switch_latching

Przełączniki dźwigniowe

Funkcja blokady

Przełącznik dźwigniowy z blokadą w 2 lub 3 pozycjach – gwarancja stabilnej aktywacji. Dostępny w wersji 2- lub 3-pozycyjnej, z osłoną w kolorze czarnym, żółtym, czerwonym, zielonym lub szarym.
Scancreco_toggle switch_momentary

Przełączniki dźwigniowe

Funkcja chwilowa

Przełącznik z powrotem sprężynowym – wymaga przytrzymania przez operatora i automatycznie powraca do pozycji wyjściowej po zwolnieniu. Dostępny w wersji 2- lub 3-pozycyjnej, z osłoną w kolorze czarnym, żółtym, czerwonym, zielonym lub szarym.
Scancreco_toggle switch_lift to switch

Przełączniki dźwigniowe

Podnieś, aby przełączyć funkcję

Zapobiegaj ewentualnej niepożądanej aktywacji krytycznych funkcji włączania i wyłączania dzięki temu przełącznikowi typu podnieś-aby-przełączyć.
Scancreco_Potentiometer_Uni

Potencjometr

Jednokierunkowy

Ten kompaktowy potencjometr umożliwia precyzyjne sterowanie prędkością, przepływem oraz innymi sygnałami wyjściowymi. Od zera do maksimum.
Scancreco_Potentiometer_Bi

Potencjometr

Dwukierunkowy

Wygodne i kompaktowe pokrętło do precyzyjnej regulacji dwukierunkowych sygnałów wyjściowych.
Scancreco_Rotary switches

Przełączniki obrotowe

Przełączniki obrotowe

Sprawdzone rozwiązanie do wyboru trybów pracy, poziomów prędkości lub grup funkcji – prosta, solidna konstrukcja stworzona z myślą o codziennym użytkowaniu. Przełącznik obrotowy jest dostępny w wariantach z 3, 4 lub 6 pozycjami.
Scanreco_Shoulder strap_carrying accessory

Akcesoria nośne

Pasek naramienny

Nadajnik jest stabilnie zamocowany za pomocą dwóch wytrzymałych klipsów, dzięki którym pozostaje on bezpiecznie przypięty podczas użytkowania. Regulowana długość umożliwia dostosowanie wysokości i pozycji nadajnika do sylwetki operatora.
Scanreco_waist belt_carrying accessory

Akcesoria nośne

Pas biodrowy

Pas zaprojektowano z myślą o równomiernym rozkładzie ciężaru na biodrach, co skutecznie odciąża kręgosłup operatora podczas pracy. Doskonały wybór przy intensywnej pracy – utrzymuje nadajnik w stabilnej pozycji, minimalizując zmęczenie podczas długotrwałego użytkowania.
Scanreco_Shoulder vest_carrying accessory

Akcesoria nośne

Uprząż naramienna

Ta specjalna uprząż została zaprojektowana w celu odciążenia ciała podczas wielogodzinnej pracy. Ciężar nadajnika rozkłada się równomiernie na ramionach, a paski można precyzyjnie dopasować do sylwetki operatora.
Scanreco_camera solution

System kamer

Kamera Wi-Fi z funkcją transmisji wideo w czasie rzeczywistym

Bądź na bieżąco – kamera Wi-Fi z podglądem na żywo zapewni Ci pełen obraz sytuacji. Ta wytrzymała, wysokiej jakości kamera, zaprojektowana z myślą o nadajnikach z wysokiej jakości wyświetlaczami, dostarcza obraz wideo o niskim opóźnieniu bezpośrednio do nadajnika, zapewniając łatwy dostęp do martwych punktów, trudnych kątów lub wielu widoków.
Options for_Proximity solution

System detekcji zbliżeniowej

Monitorowanie odległości w czasie rzeczywistym

Dodaj nasz system czujników zbliżeniowych (Proximity Solution), aby umożliwić monitorowanie odległości w czasie rzeczywistym między odbiornikiem i nadajnikiem oraz wdrożyć elastyczną logikę, która pomoże operatorowi zawsze znaleźć się we właściwym miejscu: ani za daleko, ani za blisko maszyny.

Kompatybilny z tymi odbiornikami

  • 2.4 GHz
  • 868 MHz
  • 915 MHz
  • PL e
  • SIL 3
  • IP67
  • SISP™

Odbiorniki

G6 CAN

Odbiornik magistrali polowej z obsługą CANopen i CAN Safety, zgodny z poziomem bezpieczeństwa PL e i SIL 3.

Czytaj więcej

Scanreco jako partner

Prosty proces

Consultation-support-Scanreco

Krok 1 – Konsultacje

Zrozumienie Twoich unikalnych wymagań

Zacznij od kontaktu z naszym zespołem w celu szczegółowej konsultacji. Omówimy Twoje konkretne potrzeby operacyjne, wyzwania i oczekiwane funkcje, aby skonfigurować idealne rozwiązanie zdalnego sterowania dla Twojej maszyny.
Configuration_scanreco_system_cropped

Krok 2 – Ocena

Przegląd i finalizacja rozwiązania

Następnie przekażemy szczegółową specyfikację z rysunkami, danymi technicznymi, cenami i terminami dostaw. Po finalizacji projektu możesz zamówić wersję pilotażową do testów w warunkach rzeczywistych i oceny wydajności. Ta przejrzystość pozwala stwierdzić, czy potrzebne są korekty, czy projekt może przejść dalej—zapewniając zgodność konfiguracji z Twoimi celami.
receiver on machine

Krok 3 – Dostawa

Bezproblemowa implementacja na miejscu

Gdy spersonalizowany system dotrze, rozpakuj go i sprawdź zgodność z ustalonym projektem. Niezależnie od tego, czy integrujesz pełny nadajnik biodrowy, czy kompaktowy nadajnik ręczny, nasz zespół przeprowadzi Cię przez instalację i wstępne uruchomienie—aby rozwiązanie działało płynnie od pierwszego dnia.
Scanreco-aftersales-support

Krok 4 – Obsługa posprzedażowa

Ciągłe wsparcie & rozwój

Wraz z ewolucją rynków i wymagań klientów konfiguracje maszyn muszą się zmieniać. Niezależnie od tego, czy chodzi o dopracowanie specyfikacji, aktualizację logiki oprogramowania czy pełny przegląd sprzętu—nasza globalna sieć ekspertów jest gotowa pomóc. Dzięki oddziałom i integratorom systemów na całym świecie pozostajemy Twoim „glokalnym” partnerem—blisko domu, z globalną wiedzą, aby utrzymać operacje w ruchu.

Zapoznaj się ze szczegółami

Dane techniczne – Mini Flex

Informacje techniczne
  • Wymiary: (szer. x gł. x wys.) 297 x 194 x 204 mm
  • Waga: (ostateczna waga zależy od konfiguracji) ~ 2,2 kg
  • Stopień ochrony: IP65
  • Temperatura pracy: -25°C +70°C
  • Klasyfikacje bezpieczeństwa: IEC 61508 / EN 13849
  • Wejścia sklasyfikowane pod kątem bezpieczeństwa:
    1 certyfikowany przycisk STOP, zgodny z SIL 3 i PL e
    ≤ 16 certyfikowanych manipulatorów analogowych, zgodnych z SIL 3 i PL e
    ≤ 8 certyfikowanych siłowników cyfrowych, zgodnych z SIL 3 / PL e
  • Brak klasyfikacji bezpieczeństwa: ≤ 48 wejść/wyjść cyfrowych i analogowych
  • Pasma częstotliwości radiowych:
    868 MHz
    915 MHz
    2,4 GHz
  • Zarządzanie pasmami częstotliwości: Automatyczne przeskakiwanie pomiędzy pasmami częstotliwości
  • Zasięg (typowy): > 100 m
  • Typ akumulatora:
    NiMH
    Litowo-jonowy
  • Zasilanie za pomocą kabla: 12 / 24 VDC z odbiornika
  • Zasilanie akumulatorowe:
    Napięcie znamionowe: 7,2 VDC
  • Pobór prądu: (różni się w zależności od konfiguracji) 70 – 250 mA
  • Czas działania: (różni się w zależności od konfiguracji i liczby funkcji)
    NiMH: 6 – 23 godz.
    Litowo-jonowy: 15 – 57 godz.
  • BLE: Dostępne do konfiguracji za pomocą oprogramowania Scanreco Modulate
  • Sterowanie kablowe: opcjonalne, montowane fabrycznie ze złączem M12 lub Hirschman

UWAGA! W przypadku systemu dostosowanego do indywidualnych potrzeb, powyższe dane mogą się różnić. Prosimy zapoznać się z odpowiednią dokumentacją techniczną dostarczoną z systemem.
