Mini Joystick

Nadajnik z manipulatorami krzyżowymi stworzony z myślą o niezawodnej wydajności

Stoisz przed zadaniem zapewnienia operatorom sprzętu, na którym będą mogli polegać podczas każdej zmiany. Nadajnik Mini Joystick został zaprojektowany z myślą o tej potrzebie – zapewnia wytrzymałość i oferuje sprawdzoną i wytrzymałą konstrukcję, która doskonale sprawdza się w wymagającym środowisku pracy. Zapewnia dokładnie to czego wymaga Twoja aplikacja, trwałość, pełne bezpieczeństwo funkcjonalne oraz wygodę i komfort użytkowania.

Dzięki zgodności z normą PL d (ISO 13849), Mini Joystick pomaga zapewnić bezpieczniejszą pracę, a jego kompaktowa, ergonomiczna konstrukcja zapewnia operatorom pełną kontrolę — zarówno przy obsłudze ciężkich ładunków, jak i precyzyjnych manewrach. Ten nadajnik, opracowany na podstawie dziesięcioleci doświadczeń w dziedzinie zdalnego sterowania, zapewnia niezawodną, bezkompromisową wydajność, każdego dnia, bez wyjątku. Mini joystick to niezawodne rozwiązanie do zdalnego sterowania, stworzone z myślą o wymagających zadaniach. Bez zbędnej złożoności – zawsze gotowy do pracy z Twoim sprzętem.

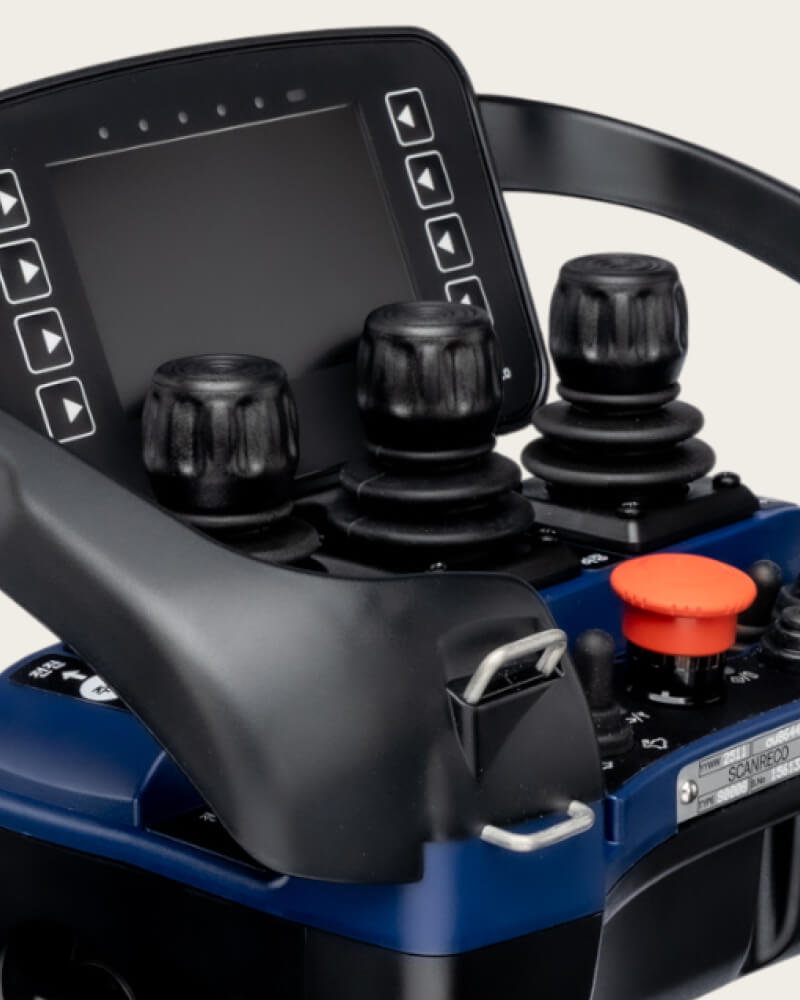

Product page_Mini Lever_Robust Joystick design

Niezawodność

Solidna konstrukcja manipulatorów krzyżowych

Każdy mini joystick został zaprojektowany z myślą o intensywnym, codziennym użytkowaniu. Testowany na wytrzymałość do trzech milionów cykli pracy. Bogata gama manipulatorów krzyżowych umożliwia dopasowanie rozwiązania do Twojego sprzętu, a ergonomiczny uchwyt zapewnia operatorowi komfort i pełną kontrolę. Nacisk na wytrzymałość i komfort operatora podnosi wartość Twojego sprzętu, budując zaufanie wśród końcowych użytkowników, którzy oczekują niezawodnej pracy.
Product page_Mini Joystick_functional safety design

Bezpieczeństwo

Bezpieczeństwo użytkowania , któremu możesz zaufać

Spełniający wymagania normy PL d (ISO 13849) Mini Joystick został wyposażony w zaawansowane mechanizmy bezpieczeństwa, które pomagają minimalizować ryzyko podczas pracy. Dzięki tej klasyfikacji łatwiej spełnić wymagania norm, a same maszyny stają się bezpieczniejsze i bardziej godne zaufania. Mini Joystick możesz zintegrować ze swoimi systemami, mając pewność, że powstał w oparciu o sprawdzone zasady bezpieczeństwa.
Product page_Mini joystick modular design

Konfigurowalny

Swoboda konfiguracji dzięki modułowej konstrukcji

Wybierz konfigurację z jednym, dwoma lub trzema manipulatorami krzyżowymi, licznymi przyciskami i przełącznikami, a także opcjonalnymi wariantamiwyświetlaczy. Modułowa konstrukcja umożliwia pełne dopasowanie nadajnika do potrzeb Twojego zastosowania – zapewniając optymalną funkcjonalność i maksymalną efektywność Twojego sprzętu.

Zalety

Dlaczego warto wybrać Mini Joystick?

Idealne rozwiązanie dla producentów OEM, którzy stawiają na wytrzymałość, niezawodną wydajność i łatwą integrację – nadajnik Mini Joystick to sprawdzony system zdalnego sterowania, odporny na trudy codziennej eksploatacji.

Certyfikowane bezpieczeństwo funkcjonalne

Zaprojektowany zgodnie z normą PL d (ISO 13849), umożliwia bezpieczne sterowaniemaszynami i ułatwia spełnienie rygorystycznych wymagań branżowych.

Lekki, ergonomiczny i intuicyjny w obsłudze

Zaprojektowany z myślą o komforcie i pełnej kontroli operatora, ogranicza zmęczenie podczas długich zmian i pomaga w precyzyjnym wykonywaniu zadań.

Sprawdzona technologia

Mini Joystick , opracowany na podstawie dziesięcioleci doświadczeń w dziedzinie zdalnego sterowania, został przetestowany pod kątem sprawności w trudnych warunkach i niezawodności, na której możesz polegać.

Dostęp do globalnego rynku

Dzięki obsłudze pasm 413 MHz, 9 15 MHz lub 2,4 GHz, Mini Joystick umożliwia łatwe dostosowanie sprzętu do wymagań rynkowych .

Opcje dla modelu Mini Joystick

Nasze modele mają konstrukcję modułową. Zapoznaj się z dostępnymi konfiguracjami, manipulatorami i opcjami dodatkowymi.

Scanreco Mini Joystick 4.3 Premium Display_

Wyświetlacz

4,3-calowy wyświetlacz Premium Display

Łączy w sobie moc standardowego wyświetlacza o przekątnej 4,3 cala ze zintegrowanym modułem Wi-Fi, czujnikami czasu rzeczywistego (żyroskop, akcelerometr), szkłem klejonym oraz doskonałą czytelnością w pełnym świetle dziennym – idealne rozwiązanie do zaawansowanych zastosowań. Opcjonalna kamera Wi-Fi umożliwia podgląd w czasie rzeczywistym bezpośrednio na pilocie, co poprawia precyzję i bezpieczeństwo obsługi.

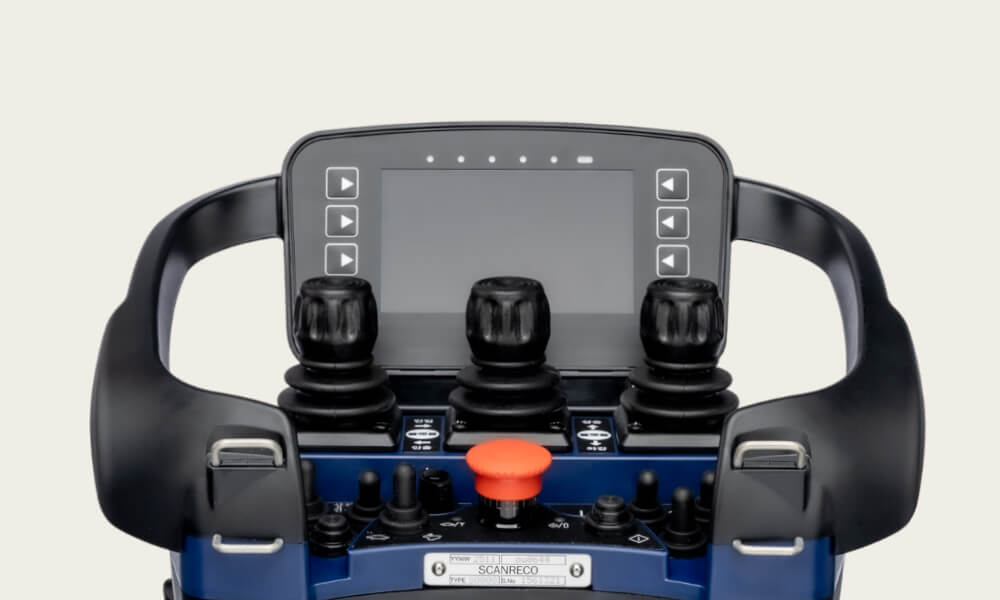

Scanreco Mini Joystick 4.3 Standard Display_

Wyświetlacz

Standardowy wyświetlacz 4.3"

Potężny kolorowy wyświetlacz (16 milionów kolorów) z pamięcią 8 GB, programowalny w środowisku Qt. 8 bocznych przycisków obsługuje zarówno logikę wyświetlania, jak i dodatkowe wyjścia cyfrowe, dając producentom OEM swobodę tworzenia zaawansowanych interfejsów HMI.
Scanreco Mini Joystick 2.4 Monochrome Display_

Wyświetlacz

Wyświetlacz monochromatyczny 2.4"

Kompaktowy, podświetlany wyświetlacz LCD, który zapewnia szybki dostęp do najważniejszych danych maszyny. Opcjonalne, zintegrowane przyciski pozwalają sterować logiką, obsługiwać dodatkowe wejścia cyfrowe lub szybko zmieniać tryby pracy, rozszerzając możliwości funkcjonalne pilota.
Scanreco Mini Joystick LED indicators Display_

Wyświetlacze

Wskaźniki LED

Dostępnych jest od 1 do 15 konfigurowalnych diod LED – z możliwością wyboru koloru i opisu, co ułatwia operatorowi szybkie odczytanie statusu maszyny, ostrzeżeń czy etapów procesu.
Scanreco Mini Joystick no display_

Wyświetlacz

Brak wyświetlacza

Prosta osłona zaprojektowana z myślą o minimalistycznych konfiguracjach. Dodaj własne logo lub oznaczenia w celu wzmocnienia tożsamości marki lub poprawy intuicyjności obsługi.
Scanreco_Blue top section color Mini Joystick

Kolor górnej sekcji

Niebieski

Nasz kultowy kolor „Scanreco blue”, rozpoznawalny na całym świecie jako symbol niezawodności i wydajności.
Scanreco_yellow top section color Mini Joystick

Kolor górnej sekcji

Żółty

Przyciągający wzrok kolor – idealny dla maszyn wymagających wysokiej widoczności lub zastosowań zorientowanych na bezpieczeństwo, szczególnie w dynamicznym środowisku pracy.
Scanreco_Red top section color Mini Joystick

Kolor górnej sekcji

Czerwony

Wyrazisty i dynamiczny – często stosowany do wyróżniania kluczowych funkcji lub dopasowania do kolorystyki marki.

Moduł radiowy

433 MHz

Moduł nadawczo-odbiorczy do nadajnika, działający w europejskim paśmie częstotliwości (433,050 – 434,775 MHz).

Moduł radiowy

915 MHz

Moduł nadawczo-odbiorczy do nadajnika, działający w północnoamerykańskim paśmie częstotliwości (915,0 – 919,9 MHz).

Moduł radiowy

2,4 GHz

Moduł nadawczo-odbiorczy do nadajnika, pracujący w globalnie akceptowanym paśmie częstotliwości (2,4 GHz).
Scanreco_G2 G3 Tether cable control_joystick

Sterowanie za pomocą kabla

Dostępne w standardzie

Jeśli warunki pracy wykluczają użycie systemu bezprzewodowego lub pojawiają się obawy o zasilanie, opcja przewodowa zapewnia ciągłość działania. Oferujemy przewody o długości 10 lub 30 metrów, które pomagają zachować pełną kontrolę nawet w strefach ograniczonego zasięgu radiowego lub przy rozładowaniu akumulatora.

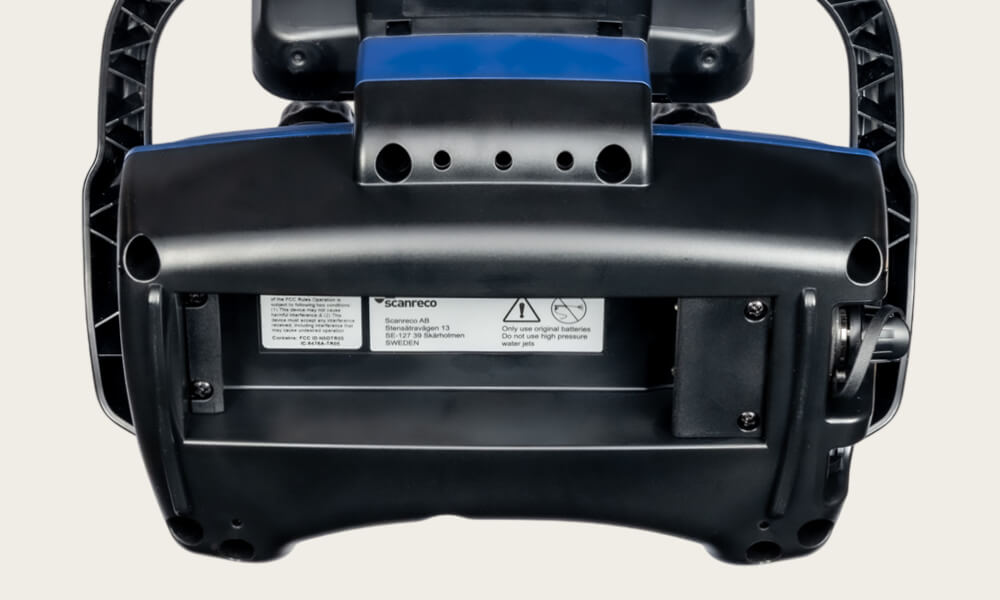

Scanreco_G2 Battery High-capacity Li-ion

Akumulatory

Akumulator Li-Ion G2 High-Capacity

Czarny akumulator Li-Ion G2 o pojemności 5800 mAh został zaprojektowany z myślą o zasilaniu nadajników wyposażonych w kolorowe wyświetlacze oraz zastosowaniach wymagających długich cykli pracy. Zastosowana technologia litowo-jonowa zapewnia niezawodne zasilanie oraz dłuższą żywotność akumulatora i większą liczbę cykli ładowania.
Scanreco_G2 Battery High-capacity NiMH

Akumulatory

Akumulator G2 NiMH High-Capacity

Niebieski akumulator G2 High-Capacity, wykonany w technologii niklowo-wodorkowej, o pojemności 3000 mAh, został zaprojektowany z myślą o nadajnikach wymagających większej ilości energii i oferuje wydłużony czas pracy urządzenia. Akumulator jest produkowany zgodnie z rygorystycznymi standardami jakości, co gwarantuje stabilną wydajność i niezawodne działanie w zróżnicowanych warunkach środowiskowych.
Scanreco_G2 Battery Standard NiMH

Akumulatory

Akumulator NiMH G2 o standardowej pojemności

Standardowy akumulator NiMH G2 oferuje 2000 mAh niezawodnej mocy, co czyni go idealnym wyborem dla nadajników o niższym zapotrzebowaniu na energię – zwłaszcza tych bez wyświetlaczy lub pracujących w krótszych cyklach roboczych.
Scancreco_1-3 axis joystick - Mini

Manipulatory krzyżowe

Manipulatory jednoosiowe

Scancreco_1-3 axis joystick - Mini

Manipulatory krzyżowe

Manipulator 2-osiowy

Dwuosiowa konstrukcja pozwala na płynne i równoczesne sterowanie dwiema funkcjami proporcjonalnymi. Dostosuj swoje zdalne sterowanie do konkretnych zadań – wybierz opcjonalne prowadzenie mechaniczne lub dodatkowe przyciski, idealne do manewrowania dźwigami czy sterowania złożonymi układami hydraulicznymi.
Scancreco_3 axis joystick - Mini

Manipulatory krzyżowe

Manipulator 3-osiowy

Dodaj głowicę obrotową, aby uzyskać trzeci kierunek proporcjonalny w jednym manipulatorze – idealne rozwiązanie tam, gdzie zaawansowane sterowanie musi iść w parze z ograniczoną przestrzenią ergonomiczną.
Scancreco Push buttons Buttons

Przyciski

Przyciski sterujące

Niezależnie od liczby funkcji cyfrowych, którymi chcesz sterować, możesz wybrać preferowaną konfigurację kolorystyczną: czarną, zieloną, żółtą lub czerwoną. Przyciski charakteryzują się przyjemnym, precyzyjnym skokiem i trwałością dostosowaną do intensywnej eksploatacji.
Scancreco_toggle switch_latching

Przełączniki dźwigniowe

Funkcja blokady

Przełącznik dźwigniowy z blokadą w 2 lub 3 pozycjach – gwarancja stabilnej aktywacji. Dostępny w wersji 2- lub 3-pozycyjnej, z gumową osłoną w kolorze czarnym, żółtym, czerwonym, zielonym lub szarym.
Scancreco_toggle switch_momentary

Przełączniki dźwigniowe

Funkcja chwilowa

Przełącznik z powrotem sprężynowym – wymaga przytrzymania przez operatora i automatycznie powraca do pozycji wyjściowej po zwolnieniu. Dostępny w wersji 2- lub 3-pozycyjnej, z osłoną w kolorze czarnym, żółtym, czerwonym, zielonym lub szarym.
Scancreco_toggle switch_lift to switch

Przełączniki dźwigniowe

Podnieś, aby przełączyć funkcję

Zapobiegaj ewentualnej niepożądanej aktywacji krytycznych funkcji włączania i wyłączania dzięki temu przełącznikowi typu podnieś-aby-przełączyć.
Scancreco_Potentiometer_Uni

Potencjometry

Jednokierunkowy

Ten kompaktowy potencjometr umożliwia precyzyjne sterowanie prędkością, przepływem oraz innymi sygnałami wyjściowymi. Od zera do maksimum.
Scancreco_Potentiometer_Bi

Potencjometr

Dwukierunkowy

Wygodne i kompaktowe pokrętło do precyzyjnej regulacji dwukierunkowych sygnałów wyjściowych.
Scancreco_Rotary switches

Przełączniki

Przełączniki obrotowe

Sprawdzone rozwiązanie do wyboru trybów pracy, poziomów prędkości lub grup funkcji – prosta, solidna konstrukcja stworzona z myślą o codziennym użytkowaniu. Przełącznik obrotowy jest dostępny w wariantach z 3, 4 lub 6 pozycjami.
Scanreco_waist belt Maxi and Mini Joy-Lev_carrying accessory

Akcesoria nośne

Pas biodrowy

Pas zaprojektowano z myślą o równomiernym rozkładzie ciężaru na biodrach, co skutecznie odciąża kręgosłup operatora podczas pracy. Doskonały wybór przy intensywnej pracy – utrzymuje nadajnik w stabilnej pozycji, minimalizując zmęczenie podczas długotrwałego użytkowania.
Scanreco_Shoulder hook_carrying accessory

Akcesoria nośne

Hak na ramię

Zakładaj i zdejmuj nadajnik w ciągu kilku sekund dzięki temu ergonomicznemu rozwiązaniu, zaprojektowanemu specjalnie z myślą o optymalnym rozłożeniu ciężaru i maksymalnej wygodzie podczas pracy.
Scanreco_slide belt_carrying accessory

Akcesoria nośne

Pas przesuwny

Dzięki przemyślanej konstrukcji pas pozwala na łatwe przesuwanie lub obracanie nadajnika wokół pasa, dostosowując się do ruchów operatora. Umożliwia sprawne przemieszczenie nadajnika do wygodniejszej pozycji.
Scanreco_Shoulder vest_carrying accessory

Akcesoria nośne

Uprząż naramienna

Ta specjalna uprząż została zaprojektowana w celu odciążenia ciała podczas wielogodzinnej pracy. Ciężar nadajnika rozkłada się równomiernie na ramionach, a paski można precyzyjnie dopasować do sylwetki operatora.
Scanreco_Shoulder strap_carrying accessory

Akcesoria nośne

Pasek naramienny

Nadajnik jest stabilnie zamocowany za pomocą dwóch wytrzymałych klipsów, dzięki którym pozostaje on bezpiecznie przypięty podczas użytkowania. Regulowana długość umożliwia dostosowanie wysokości i pozycji nadajnika do sylwetki operatora.
Scanreco_camera solution

System kamer

Kamera Wi-Fi z funkcją transmisji wideo w czasie rzeczywistym

Bądź na bieżąco – kamera Wi-Fi z podglądem na żywo zapewni Ci pełen obraz sytuacji. Ta wytrzymała, wysokiej jakości kamera, zaprojektowana z myślą o nadajnikach z wysokiej jakości wyświetlaczami, dostarcza obraz wideo o niskim opóźnieniu bezpośrednio do nadajnika, zapewniając łatwy dostęp do martwych punktów, trudnych kątów lub wielu widoków.

Kompatybilny z tymi odbiornikami

  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Odbiorniki

G2 PWM/Voltage

Proporcjonalne sterowanie zaworem hydraulicznym za pomocą sygnału PWM lub napięciowego

Czytaj więcej
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP67

Odbiorniki

G3 CAN

Prosty odbiornik CAN z przewodowymi pętlami bezpieczeństwa

Czytaj więcej

Scanreco jako partner

Prosty proces

Consultation-support-Scanreco

Krok 1 – Konsultacje

Zrozumienie Twoich unikalnych wymagań

Zacznij od kontaktu z naszym zespołem w celu szczegółowej konsultacji. Omówimy Twoje konkretne potrzeby operacyjne, wyzwania i oczekiwane funkcje, aby skonfigurować idealne rozwiązanie zdalnego sterowania dla Twojej maszyny.
Configuration_scanreco_system_cropped

Krok 2 – Ocena

Przegląd i finalizacja rozwiązania

Następnie przekażemy szczegółową specyfikację z rysunkami, danymi technicznymi, cenami i terminami dostaw. Po finalizacji projektu możesz zamówić wersję pilotażową do testów w warunkach rzeczywistych i oceny wydajności. Ta przejrzystość pozwala stwierdzić, czy potrzebne są korekty, czy projekt może przejść dalej—zapewniając zgodność konfiguracji z Twoimi celami.
receiver on machine

Krok 3 – Dostawa

Bezproblemowa implementacja na miejscu

Gdy spersonalizowany system dotrze, rozpakuj go i sprawdź zgodność z ustalonym projektem. Niezależnie od tego, czy integrujesz pełny nadajnik biodrowy, czy kompaktowy nadajnik ręczny, nasz zespół przeprowadzi Cię przez instalację i wstępne uruchomienie—aby rozwiązanie działało płynnie od pierwszego dnia.
Scanreco-aftersales-support

Krok 4 – Obsługa posprzedażowa

Ciągłe wsparcie & rozwój

Wraz z ewolucją rynków i wymagań klientów konfiguracje maszyn muszą się zmieniać. Niezależnie od tego, czy chodzi o dopracowanie specyfikacji, aktualizację logiki oprogramowania czy pełny przegląd sprzętu—nasza globalna sieć ekspertów jest gotowa pomóc. Dzięki oddziałom i integratorom systemów na całym świecie pozostajemy Twoim „glokalnym” partnerem—blisko domu, z globalną wiedzą, aby utrzymać operacje w ruchu.

Zapoznaj się ze szczegółami

Dane techniczne modelu Mini Joystick

Informacje techniczne
  • Stopień ochrony: IP65
  • Funkcja zatrzymania awaryjnego: zgodnie z normą EN ISO 13849-1 kat. 3, PL d
  • Pasma częstotliwości: Dostępne wersje: 433 MHz, 915 MHz lub 2,4 GHz – inne częstotliwości na zamówienie.
  • Zasięg działania: > 100 m
  • Sterowanie za pomocą kabla: Standardowa długość: 10 metrów
  • Wymiary: (szer. x wys. x gł.): 290 x 160 x 190 mm (bez kolorowego wyświetlacza)
  • Waga: 1,4–2,2 kg z akumulatorem
  • Manipulatory krzyżowe: 1-3 manipulatory krzyżowe
  • Inne elementy sterujące: Różne przełączniki, przyciski i przełączniki obrotowe
  • Opcjonalna informacja zwrotna od operatora:
    Diody LED (diody elektroluminescencyjne)
    Monochromatyczny wyświetlacz o przekątnej 2,4 cala i rozdzielczości 128 x 64 pikseli
    Kolorowy wyświetlacz o przekątnej 4,3 cala i rozdzielczości 480 x 272 pikseli
