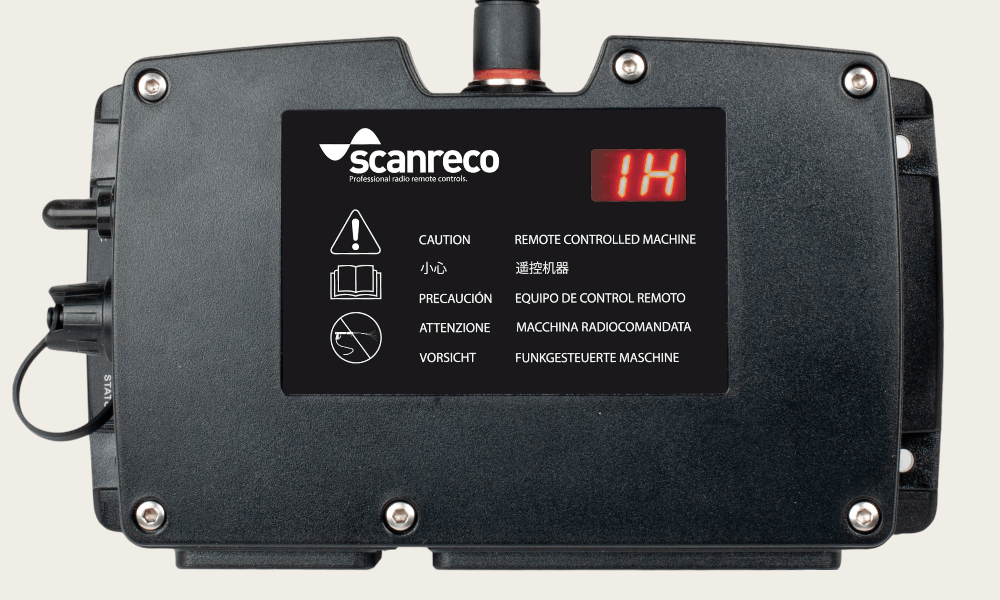

Odbiornik G2 PWM/Voltage

PL d
IP65

Niezawodne sterowanie szeroką gamą zaworów hydraulicznych

Jeśli Twój sprzęt wymaga zastosowania proporcjonalnych wyjść dla płynnego i precyzyjnego sterowania – odbiornik G2 PWM/Voltage jest dostępny w wariancie do zaworów sterowanych sygnałem PWM oraz w wariancie do zaworów sterowanych napięciowo. Każda wersja została zaprojektowana z myślą o niezawodności w trudnych warunkach i zapewnia bezpieczeństwo funkcjonalne (PL d), możliwość dostosowania parametrów sterowania oraz kompatybilność z CANopen. Obie wersje dostępne są z opcjonalnymi zestawami kabli, umożliwiającymi szybką integrację z zaworami wiodących producentów hydrauliki oraz z opcjonalnymi przedłużaczami antenowymi.

Niezawodność

Stworzony do pracy w ekstremalnych warunkach

Obudowa zalewana masą uszczelniającą w modelu G2 PWM/Voltage skutecznie zabezpiecza elementy wewnętrzne przed wibracjami, wilgocią i zanieczyszczeniami. Zalewana obudowa, opracowana przez Scanreco jako pierwsze tego typu rozwiązanie w branży, zapewnia ponadprzeciętną wytrzymałość i ogranicza przestoje, umożliwiając niezawodne działanie w wymagającym środowisku.

Bezpieczeństwo funkcjonalne

Poziom PL d

Odbiornik G2 PWM/Voltage spełnia normę PL d (ISO 13849), co przekłada się na wysoki poziom bezpieczeństwa operatora i sprzętu. Urządzenie spełnia aktualne normy bezpieczeństwa i jest wyposażone w zintegrowane zabezpieczenia, które chronią personel i sprzęt, zapewniając jednocześnie wydajną pracę.

Idealne dopasowanie

Elastyczna kalibracja

Wbudowany rejestr konfiguracji umożliwia precyzyjne sterowanie parametrami wyjściowymi, co pozwala na łatwiejszą integrację także w systemach bez sterownika głównego. Dostosuj wszystko – od krzywych wyjściowych po rampy wyhamowania – aby zoptymalizować działanie i zapewnić niezawodność systemu przy minimalnym nakładzie czasu.

Odbiornik

Dlaczego warto wybrać model G2 PWM/Voltage?

Model G2 PWM/Voltage został zaprojektowany z myślą o łatwej integracji – jest dostępny w wersji PWM i napięciowej, z hermetyczną, bezpieczną obudową oraz pełną kompatybilnością z CANopen. Odbiorniki te są wyposażone w solidne, konfigurowalne wyjścia, które umożliwiają precyzyjne i niezawodne sterowanie w wymagających warunkach.

Idealny do zaworów hydraulicznych

Zaprojektowany z myślą o zastosowaniach, w których niezbędne jest precyzyjne i stabilne sterowanie zaworami hydraulicznymi, gwarantując optymalną kontrolę nad podstawowymi funkcjami maszyny.

Wbudowany interfejs CANopen

Integruje się płynnie z magistralą CAN w Twoim systemie, umożliwiając łatwą wymianę danych oraz współpracę z różnymi typami sterowników. .

Niezawodny w każdych warunkach

Zalewane wnętrze i wytrzymała obudowa minimalizują przestoje i potrzebę konserwacji, umożliwiając pracę odbiornika w wymagających warunkach środowiskowych.

Dostęp do globalnego rynku

Urządzenie pracuje w pasmach 433 MHz, 915  MHz oraz 2,4  GHz, dzięki czemu spełnia wymagania obowiązujące w różnych regionach świata bez konieczności modyfikowania sprzętu.

Wybierz jeden z dwóch dostępnych modeli

Odbiornik

G2 PWM

Ten model jest kompatybilny z większością zaworów hydraulicznych wykorzystujących sterowanie PWM, pracuje przy zasilaniu 12 lub 24 VDC  i obsługuje zarówno sterowanie radiowe, jak i przewodowe. Oferuje 8 dwukierunkowych proporcjonalnych wyjść PWM, jedno dedykowane wyjście do zaworu upustowego, 13 wyjść cyfrowych, 3 wejścia cyfrowe oraz 1 wejście/wyjście cyfrowe z możliwością konfiguracji.

Bezpieczeństwo funkcjonalne: PL d (ISO 13849)
Klasa szczelności obudowy: IP65

Odbiornik

G2 Voltage – sterowanie napięciowe

Opcjonalny wariant dla bloków zaworowych sterowanych napięciem, zasilany napięciem 12 lub 24  VDC, z obsługą komunikacji radiowej lub przewodowej. Oferuje 8 wyjść napięciowych, wyjście zaworu upustowego, 13 wyjść cyfrowych oraz 4 wejścia cyfrowe, co stanowi idealne rozwiązanie dla systemów wymagających precyzyjnego sterowania napięciowego.

Bezpieczeństwo funkcjonalne: PL d (ISO 13849-1)
Klasa szczelności obudowy: IP65

Kompatybilna z tymi nadajnikami

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Mini Joystick

Średniej wielkości nadajnik biodrowy ze sterowaniem opartym na manipulatorach wieloosiowych – obsługuje do 3 manipulatorów.

Czytaj więcej

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Mini Lever

Średniej wielkości nadajnik biodrowy umożliwiający zastosowanie do 6 manipulatorów liniowych

Czytaj więcej

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Maxi Joystick

Większy nadajnik biodrowy obsługujący do 4 manipulatorów wieloosiowych.

Czytaj więcej

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Maxi Lever

Większy nadajnik biodrowy z maksymalnie 8 manipulatorami liniowymi i ergonomicznym podparciem pod nadgarstek

Czytaj więcej

2.4 GHz
PL d
IP65

Nadajniki

Rocket

Kompaktowy nadajnik ręczny z przyciskami stopniowymi i opcjonalnym wyświetlaczem.

Czytaj więcej

Scanreco jako partner

Prosty proces

Krok 1 – Konsultacje

Zrozumienie Twoich unikalnych wymagań

Zacznij od kontaktu z naszym zespołem w celu szczegółowej konsultacji. Omówimy Twoje konkretne potrzeby operacyjne, wyzwania i oczekiwane funkcje, aby skonfigurować idealne rozwiązanie zdalnego sterowania dla Twojej maszyny.

Krok 2 – Ocena

Przegląd i finalizacja rozwiązania

Następnie przekażemy szczegółową specyfikację z rysunkami, danymi technicznymi, cenami i terminami dostaw. Po finalizacji projektu możesz zamówić wersję pilotażową do testów w warunkach rzeczywistych i oceny wydajności. Ta przejrzystość pozwala stwierdzić, czy potrzebne są korekty, czy projekt może przejść dalej—zapewniając zgodność konfiguracji z Twoimi celami.

Krok 3 – Dostawa

Bezproblemowa implementacja na miejscu

Gdy spersonalizowany system dotrze, rozpakuj go i sprawdź zgodność z ustalonym projektem. Niezależnie od tego, czy integrujesz pełny nadajnik biodrowy, czy kompaktowy nadajnik ręczny, nasz zespół przeprowadzi Cię przez instalację i wstępne uruchomienie—aby rozwiązanie działało płynnie od pierwszego dnia.

Krok 4 – Obsługa posprzedażowa

Ciągłe wsparcie & rozwój

Wraz z ewolucją rynków i wymagań klientów konfiguracje maszyn muszą się zmieniać. Niezależnie od tego, czy chodzi o dopracowanie specyfikacji, aktualizację logiki oprogramowania czy pełny przegląd sprzętu—nasza globalna sieć ekspertów jest gotowa pomóc. Dzięki oddziałom i integratorom systemów na całym świecie pozostajemy Twoim „glokalnym” partnerem—blisko domu, z globalną wiedzą, aby utrzymać operacje w ruchu.

Zapoznaj się ze szczegółami

Dane techniczne modelu G2 PWM

Informacje techniczne

Platforma: G2B

Wymiary: (szer. x wys. x gł.) 233 x 205 x 77 mm

Waga: 1,2 kg

Zasilanie: 12 lub 24 VDC

Klasa szczelności obudowy: IP65

Bezpiecznik wewnętrzny: 10 A

Ochrona przed przeciążeniem: Tak, maksymalnie 33 VDC (aktywacja bezpiecznika)

Pobór prądu: 40 mA (w trybie czuwania) 60 mA + obciążenia zewnętrzne podczas pracy

Wyjścia analogowe: 8 dwukierunkowych wyjść PWM (łącznie 16 wyjść sprzęgniętych/sparowanych)

Programowalny zakres prądu wyjściowego: 100 – 2500 mA, pprogramowalne rozproszenie częstotliwości , zabezpieczenie przeciwzwarciowe, zabezpieczenie przed przeciążeniem

Wyjścia cyfrowe: Dostępne jest 14 wyjść cyfrowych (z czego jedno może pełnić funkcję wejścia lub wyjścia),każde zabezpieczone przed zwarciem i przeciążeniem, maks. obciążenie: 1,8 A na wyjście

Wyjście zaworu upustowego: Zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe, maksymalne obciążenie: 2 A

Wejścia cyfrowe: Dostępne są 4 wejścia cyfrowe (z czego jedno może pełnić funkcję wejścia lub wyjścia)

Magistrala CAN: CANopen

Częstotliwości radiowe: 433 MHz, 915 MHz i 2,4 GHz

Temperatura otoczenia: -25°C +70°C
