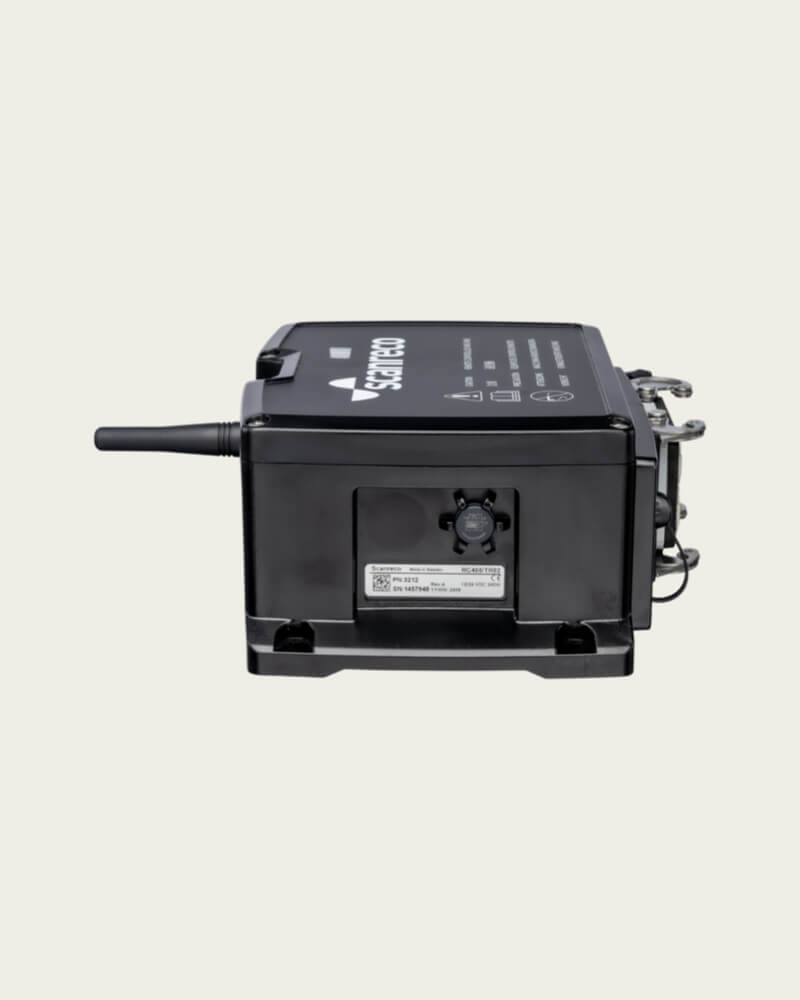

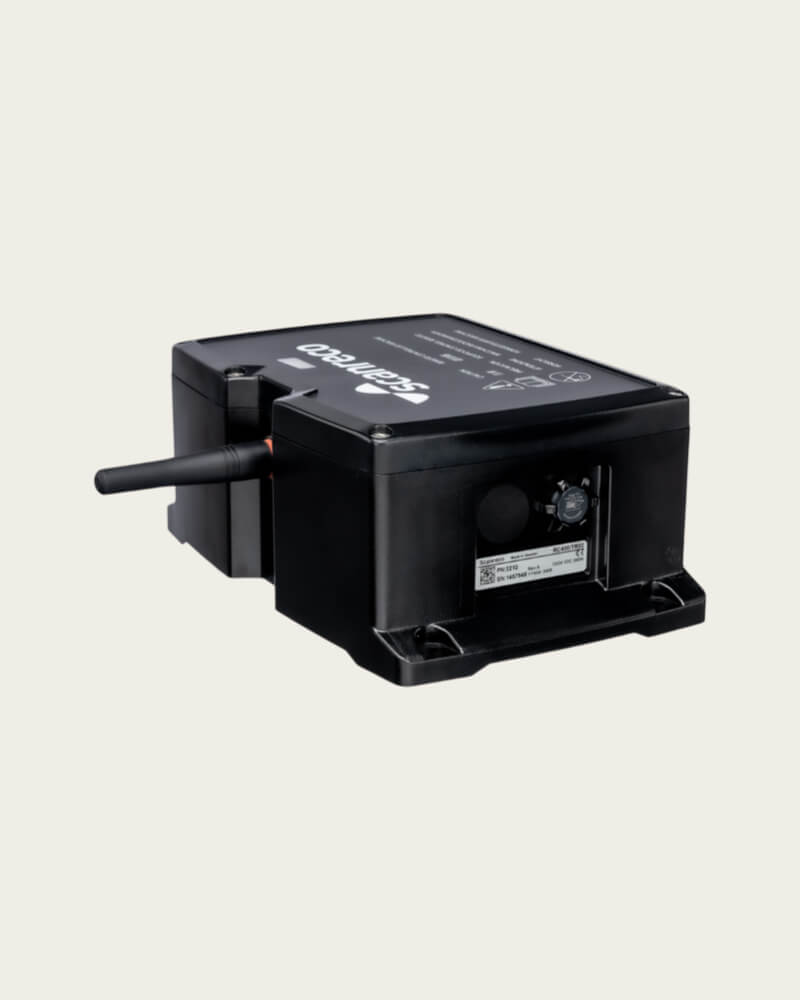

G2 PWM Extended

Modulacja szerokości impulsu (PWM) i rozszerzona funkcjonalność wyjść sygnałowych

Jeśli potrzebujesz odbiornika obsługującego nie tylko modulację szerokości impulsu (PWM), ale także oferującego dodatkowe wyjścia, G2 PWM Extended spełni te wymagania. Wyposażony w ten sam zaawansowany rejestr parametrów i bloki funkcyjne co wersja podstawowa G2 PWM, model ten rozszerza możliwości o opcjonalne wyjście 0–10 VDC lub dwa przekaźniki bezpieczeństwa (PL d) dla bardziej wymagających zastosowań. Dzięki obudowie zabezpieczonej warstwą uszczelniającą, zwiększającą odporność na warunki zewnętrzne, G2 PWM Extended sprawdza się doskonale w sterowaniu hydrauliką mobilną różnych producentów, oferując precyzyjne i niezawodne działanie.

image - 2025-03-14T100411.420

Niezawodność

Trwałość, na której możesz polegać

Pełna ochrona elementów wewnętrznych dzięki uszczelnionej konstrukcji zapewnia odporność na trudne warunki, niezawodne działanie i wydłużony czas eksploatacji.
image - 2025-03-14T100411.420

Bezpieczeństwo funkcjonalne

Poziom PL d

Zgodność z normą PL d (ISO 13849) sprawia, że G2 PWM Extended zapewnia wysoki poziom bezpieczeństwa operacyjnego i pełną zgodność z nowoczesnymi standardami.
image - 2025-03-14T100411.420

Elastyczna konfiguracja parametrów

Precyzyjna kalibracja

Wbudowany rejestr konfiguracji umożliwia zmianę liniowości krzywych, parametrów wyhamowania oraz bloków funkcyjnych. Swoboda konfiguracji pozwala zoptymalizować wydajność urządzenia zgodnie z wymaganiami danego zastosowania.

Odbiornik

Dlaczego warto wybrać model G2 PWM Extended?

G2 PWM Extended wypełnia lukę pomiędzy standardowymi odbiornikami proporcjonalnymi a rozwiązaniami oferującymi dodatkowe sygnały sterujące, wymagane przez maszyny o wyższym stopniu złożoności . Bez względu na to, czy wymagane jest wyjście 0–10 VDC, czy dwa dodatkowe przekaźniki bezpieczeństwa , odbiornik ten oferuje rozszerzoną funkcjonalność przy zachowaniu pełnej integralności konstrukcyjnej, wysokiego poziomu bezpieczeństwa i niezawodnej pracy.

Wyjścia dodatkowe

Idealne rozwiązanie do wymagających zastosowań, takich jak obsługa pomp do betonu, oraz wszędzie tam, gdzie wymagane są dodatkowe przekaźniki bezpieczeństwa – umożliwia rozbudowaną i ukierunkowaną kontrolę.

Zgodność z CANopen

Bezproblemowo integruje się z różnorodnymi sterownikami, co upraszcza komunikację systemową i gwarantuje kompatybilność z rozwiązaniami wielu producentów.

Niezawodny w każdych warunkach

Zaprojektowany do pracy w trudnych warunkach, minimalizuje czas przestoju i potrzeby serwisowania, nawet przy intensywnej eksploatacji .

Gotowy na rynek globalny

Obsługuje częstotliwości 433 MHz, 915 MHz i 2,4 GHz, co pozwala na bezproblemowe wdrażanie maszyn na rynkach międzynarodowych.

Dowiedz się więcej

Opcje modelu G2 PWM Extended

Odbiornik

Wyjście G2 PWM +0–10 VDC

Wariant G2 jest wyposażony w 8 wyjść PWM (pracujących parami – łącznie 16), jedno wyjście napięciowe 0–10 VDC, 13 cyfrowych wyjść sterujących, 4 wejścia cyfrowe, wyjście do sterowania zaworem upustowym oraz interfejs komunikacyjny CANopen.Całość jest umieszczona w obudowie o klasie szczelności IP65. Podłączenie za pomocą złącza ILME lub dławnicy kablowej. Powszechnie stosowany w systemach pomp do betonu.

  • Bezpieczeństwo funkcjonalne: PL d (ISO 13849-1)
  • Klasa szczelności obudowy: IP65

Odbiornik

G2 PWM +2 przekaźniki bezpieczeństwa

Dwa przekaźniki bezpieczeństwa spełniające wymagania standardu PL d można bezproblemowo zintegrować z istniejącymi obwodami, wraz z dedykowanym wyjściem zaworu upustowego (DV). Oferuje również 8 wyjść PWM, 14 wyjść cyfrowych, 4 wejścia cyfrowe oraz łączność w standardzie CANopen.

  • Bezpieczeństwo funkcjonalne: PL d (ISO 13849-1)
  • Klasa szczelności obudowy: IP65

Kompatybilna z tymi nadajnikami

  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Nadajniki

Mini Joystick

Średniej wielkości nadajnik biodrowy ze sterowaniem opartym na manipulatorach wieloosiowych – obsługuje do 3 manipulatorów.

Czytaj więcej
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Nadajniki

Mini Lever

Średniej wielkości nadajnik biodrowy umożliwiający zastosowanie do 6 manipulatorów liniowych

Czytaj więcej
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Nadajniki

Maxi Joystick

Większy nadajnik biodrowy obsługujący do 4 manipulatorów wieloosiowych.

Czytaj więcej
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Nadajniki

Maxi Lever

Większy nadajnik biodrowy z maksymalnie 8 manipulatorami liniowymi i ergonomicznym podparciem pod nadgarstek

Czytaj więcej
  • 2.4 GHz
  • PL d
  • IP65

Nadajniki

Rocket

Kompaktowy nadajnik ręczny z przyciskami stopniowymi i opcjonalnym wyświetlaczem.

Czytaj więcej

Scanreco jako partner

Prosty proces

Consultation-support-Scanreco

Krok 1 – Konsultacje

Zrozumienie Twoich unikalnych wymagań

Zacznij od kontaktu z naszym zespołem w celu szczegółowej konsultacji. Omówimy Twoje konkretne potrzeby operacyjne, wyzwania i oczekiwane funkcje, aby skonfigurować idealne rozwiązanie zdalnego sterowania dla Twojej maszyny.
Configuration_scanreco_system_cropped

Krok 2 – Ocena

Przegląd i finalizacja rozwiązania

Następnie przekażemy szczegółową specyfikację z rysunkami, danymi technicznymi, cenami i terminami dostaw. Po finalizacji projektu możesz zamówić wersję pilotażową do testów w warunkach rzeczywistych i oceny wydajności. Ta przejrzystość pozwala stwierdzić, czy potrzebne są korekty, czy projekt może przejść dalej—zapewniając zgodność konfiguracji z Twoimi celami.
receiver on machine

Krok 3 – Dostawa

Bezproblemowa implementacja na miejscu

Gdy spersonalizowany system dotrze, rozpakuj go i sprawdź zgodność z ustalonym projektem. Niezależnie od tego, czy integrujesz pełny nadajnik biodrowy, czy kompaktowy nadajnik ręczny, nasz zespół przeprowadzi Cię przez instalację i wstępne uruchomienie—aby rozwiązanie działało płynnie od pierwszego dnia.
Scanreco-aftersales-support

Krok 4 – Obsługa posprzedażowa

Ciągłe wsparcie & rozwój

Wraz z ewolucją rynków i wymagań klientów konfiguracje maszyn muszą się zmieniać. Niezależnie od tego, czy chodzi o dopracowanie specyfikacji, aktualizację logiki oprogramowania czy pełny przegląd sprzętu—nasza globalna sieć ekspertów jest gotowa pomóc. Dzięki oddziałom i integratorom systemów na całym świecie pozostajemy Twoim „glokalnym” partnerem—blisko domu, z globalną wiedzą, aby utrzymać operacje w ruchu.

Zapoznaj się ze szczegółami

Dane techniczne modelu G2 PWM Extended

Informacje techniczne
  • Platforma: G2

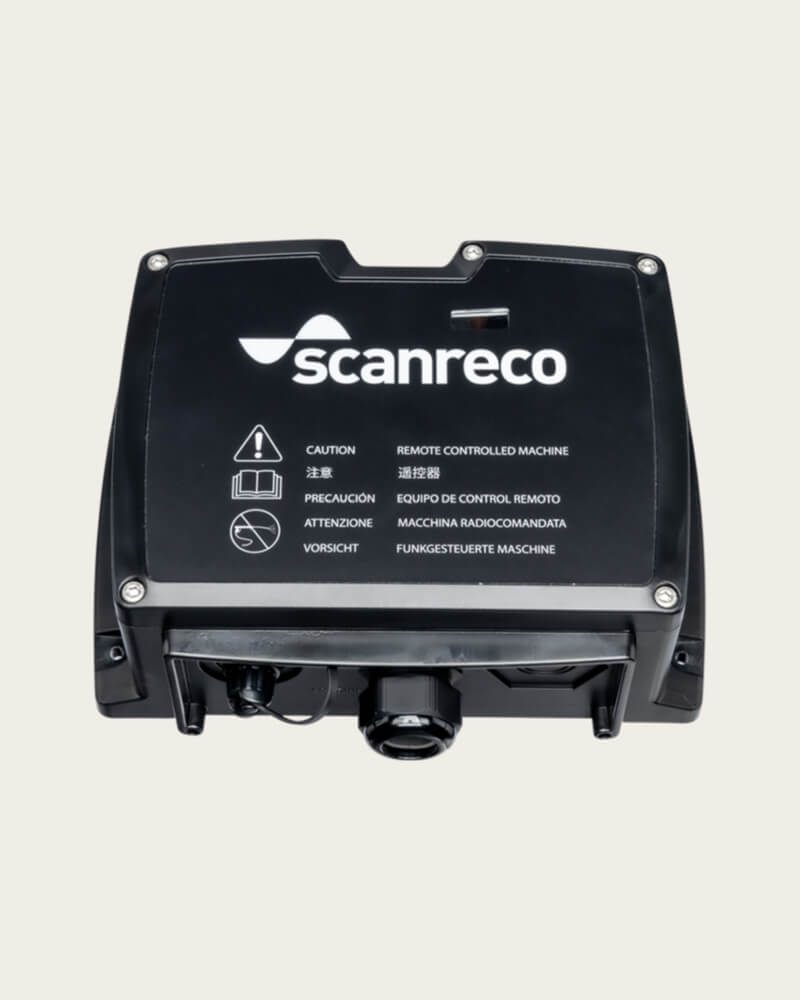

  • Typ odbiornika: G2 z dławnicą kablową M32 lub 32-stykowym złączem ILME
  • Wymiary: (szer. × wys. × gł.)
  • Odbiornik G2 Extended w wersji z dławnicą kablową M32:
    257 x 273 x 100 mm

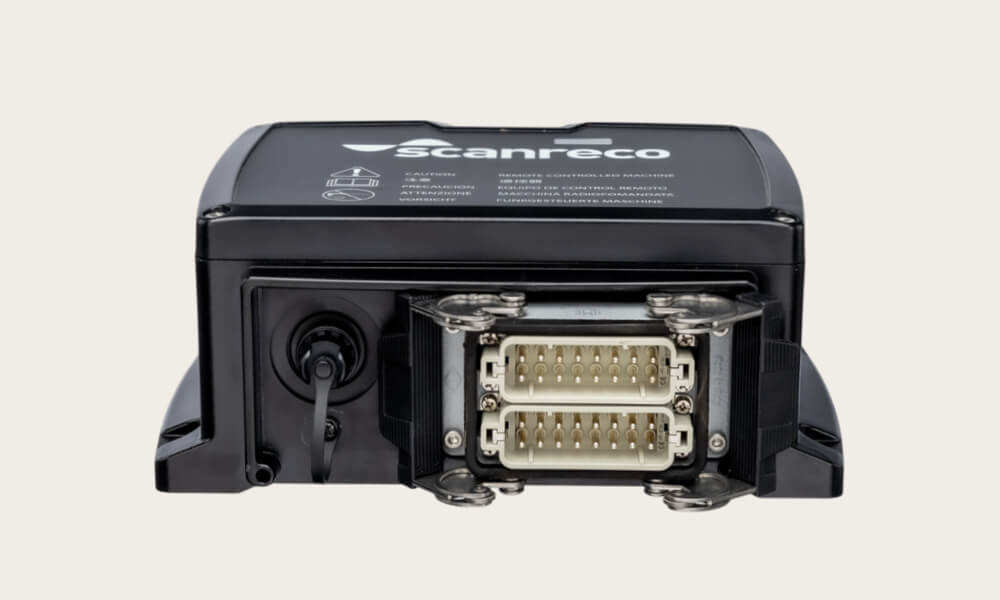

  • Odbiornik G2 Extended z 32-stykowym złączem ILME:
  • 257 x 283 x 100 mm
  • Waga: 2 kg
  • Zasilanie: 12 lub 24 VDC
  • Klasa szczelności obudowy: IP65
  • Bezpiecznik wewnętrzny: 10 A
  • Ochrona przed przeciążeniem: Tak, maksymalnie 33 VDC (aktywacja bezpiecznika)
  • Pobór prądu: 40 mA (w trybie czuwania)
  • Wyjścia analogowe: 8 dwukierunkowych wyjść PWM (łącznie 16 wyjść sprzęgniętych/sparowanych)
  • Programowalny zakres prądu wyjściowego: 100 – 2000 mA
  • Programowalna częstotliwość dither
  • Zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe, maksymalne obciążenie: 2 A
  • Wyjścia cyfrowe: 14 wyjść cyfrowych (z czego jedno może pełnić funkcję wejścia lub wyjścia)
  • Zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe, maksymalne obciążenie: 1,8 A
  • Wejścia cyfrowe: Dostępne są 4 wejścia cyfrowe (z czego jedno może pełnić funkcję wejścia lub wyjścia)
  • Wyjście zaworu upustowego: Zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe, maksymalne obciążenie: 2 A. Funkcja aktywna tylko przy aktywnym połączeniu (radiowym lub przewodowym) oraz włączonym nadajniku. Klasyfikacja bezpieczeństwa zgodnie z normą ISO 13849-1 kat. 3, PL d.
  • Dla przekaźników G2 PWM Extended 0-10 VDC: 1 wyjście 0-10 VDC
  • Dla przekaźników G2 PWM Extended Safety: 2 przekaźniki bezpieczeństwa, aktywne przy aktywnym połączeniu radiowym lub przewodowym (nadajnik włączony). Obciążenie maks. 8 A. Przekaźniki 1 i 2 muszą być połączone szeregowo, aby spełniać wymagania normy ISO 13849-1 (poziom PL d).
  • Magistrala CAN: CANopen
  • Częstotliwości radiowe: 433 MHz, 915 MHz lub 2,4 GHz
  • Temperatura otoczenia: -25°C +70°C
