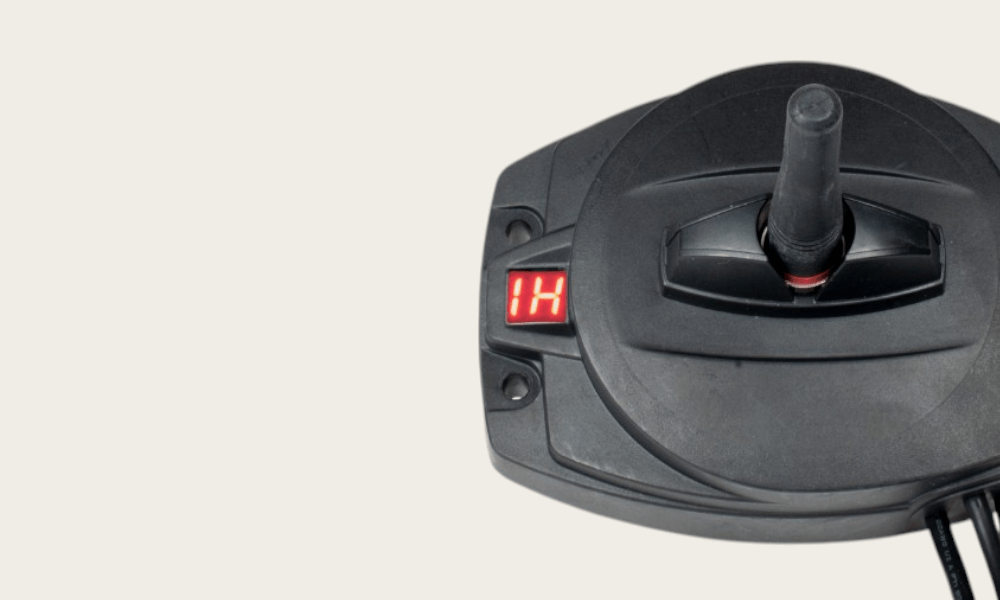

G3 CAN

PL d
IP67

Odbiornik CAN stworzony z myślą o maszynach z wbudowanym sterowaniem

Odbiornik G3 CAN został zaprojektowany z myślą o maszynach wyposażonych w sterownik nadrzędny i oferuje jedno, stabilne połączenie w standardzie CAN. Bez konieczności konfiguracji wstępnej obsługuje protokół CANopen i przewodowe sygnały bezpieczeństwa, które umożliwiają natychmiastową integrację funkcji zatrzymania awaryjnego z maszyną. Dla producentów OEM poszukujących prostej ścieżki do zdalnego sterowania – bez nadmiaru wejść/wyjść – G3 CAN oferuje zintegrowane pętle bezpieczeństwa i uproszczoną instalację, zapewniając niezawodne działanie w typowych i ekstremalnych warunkach pracy. Rezygnacja ze zbędnych wejść/wyjść pozwala skoncentrować się na funkcjonalności maszyny przy zachowaniu wysokich standardów bezpieczeństwa.

Dedykowany do konkretnych zadań

Bezpośrednia i prosta integracja z magistralą CAN

Dzięki natywnej obsłudze CANopen, G3 CAN z łatwością integruje się z istniejącą siecią Twojej maszyny, eliminując konieczność zastosowania dodatkowego okablowania. Dzięki uproszczonej komunikacji skracasz czas instalacji i ograniczasz ryzyko awarii, dając swojemu sterownikowi nadrzędnemu przestrzeń do działania tam, gdzie jest naprawdę potrzebny.

Niezawodny

Bezpieczna architektura systemu

G3 CAN jest wyposażony w szereg wyjść bezpieczeństwa, oferujących nieco odmienne funkcje i możliwości. Dwie niezależne pętle bezpieczeństwa pozwalają na prostą integrację z systemem zabezpieczeń maszyny. Podwójne wyjścia zaworu upustowego: DV1 – aktywne, gdy aktywny jest którykolwiek z manipulatorów (liniowy lub krzyżowy), oraz DV2 – aktywne, gdy aktywne jest połączenie radiowe lub kablowe. Zintegrowane funkcje bezpieczeństwa zapewniają pełną kontrolę – brak przypadkowych ruchów przy postoju i błyskawiczne zatrzymanie maszyny w przypadku utraty sygnału radiowego lub aktywacji zatrzymania awaryjnego.

Idealne dopasowanie

Elastyczne opcje zasilania i sterowania

Urządzenie zasilane napięciem 12 lub 24 VDC oferuje wybór pomiędzy sterowaniem radiowym a kablowym, a możliwość przeskoków po częstotliwości w paśmie ISM zapewnia odporność na zakłócenia. Funkcja ta pozwala modułowi G3 CAN dostosować się do różnych konfiguracji systemowych i warunków pracy, co czyni go ekonomicznym rozwiązaniem spełniającym zróżnicowane wymagania producentów OEM.

Odbiornik

Dlaczego warto wybrać model G3 CAN?

Gdy „ mózg ” Twojej maszyny jest już na miejscu, G3 CAN perfekcyjnie się z nim zgra – gwarantując płynną integrację i bezpieczeństwo, na którym możesz polegać. Niezależnie od tego, czy współpracuje z nadajnikami Maxi , Mini Joystick , Lever , czy Rocket, ten zoptymalizowany system stanowi przemyślane rozwiązanie dla producentów OEM, poszukujących prostoty połączonej z wysoką niezawodnością.

Inteligentna prostota

Zrezygnuj z nadmiernej liczby operacji wejść/wyjść na rzecz bezpośredniej komunikacji przez interfejs CAN, pozwalając jednostce nadrzędnej przejąć pełną kontrolę.

Pętle bezpieczeństwa

Bezpośrednie sygnały zatrzymania oraz podwójne pętle bezpieczeństwa zapewniają ochronę operatorów i maszyn w sytuacjach krytycznych.

Szybka instalacja

Dzięki czytelnemu oznaczeniu zacisków oraz szerokiemu zakresowi napięcia zasilania, proces instalacji przebiega sprawniej, co pozwala na szybsze uruchomienie systemu.

Dostęp do globalnego rynku

Obsługa częstotliwości 433 MHz, 915 MHz i 2,4 GHz umożliwia dostęp do globalnego rynku, zapewniając niezawodną łączność w różnych regionach.

Kompatybilna z tymi nadajnikami

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Mini Joystick

Średniej wielkości nadajnik biodrowy ze sterowaniem opartym na manipulatorach wieloosiowych – obsługuje do 3 manipulatorów.

Czytaj więcej

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Mini Lever

Średniej wielkości nadajnik biodrowy umożliwiający zastosowanie do 6 manipulatorów liniowych

Czytaj więcej

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Maxi Joystick

Większy nadajnik biodrowy obsługujący do 4 manipulatorów wieloosiowych.

Czytaj więcej

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Nadajniki

Maxi Lever

Większy nadajnik biodrowy z maksymalnie 8 manipulatorami liniowymi i ergonomicznym podparciem pod nadgarstek

Czytaj więcej

2.4 GHz
PL d
IP65

Nadajniki

Rocket

Kompaktowy nadajnik ręczny z przyciskami stopniowymi i opcjonalnym wyświetlaczem.

Czytaj więcej

Scanreco jako partner

Prosty proces

Krok 1 – Konsultacje

Zrozumienie Twoich unikalnych wymagań

Zacznij od kontaktu z naszym zespołem w celu szczegółowej konsultacji. Omówimy Twoje konkretne potrzeby operacyjne, wyzwania i oczekiwane funkcje, aby skonfigurować idealne rozwiązanie zdalnego sterowania dla Twojej maszyny.

Krok 2 – Ocena

Przegląd i finalizacja rozwiązania

Następnie przekażemy szczegółową specyfikację z rysunkami, danymi technicznymi, cenami i terminami dostaw. Po finalizacji projektu możesz zamówić wersję pilotażową do testów w warunkach rzeczywistych i oceny wydajności. Ta przejrzystość pozwala stwierdzić, czy potrzebne są korekty, czy projekt może przejść dalej—zapewniając zgodność konfiguracji z Twoimi celami.

Krok 3 – Dostawa

Bezproblemowa implementacja na miejscu

Gdy spersonalizowany system dotrze, rozpakuj go i sprawdź zgodność z ustalonym projektem. Niezależnie od tego, czy integrujesz pełny nadajnik biodrowy, czy kompaktowy nadajnik ręczny, nasz zespół przeprowadzi Cię przez instalację i wstępne uruchomienie—aby rozwiązanie działało płynnie od pierwszego dnia.

Krok 4 – Obsługa posprzedażowa

Ciągłe wsparcie & rozwój

Wraz z ewolucją rynków i wymagań klientów konfiguracje maszyn muszą się zmieniać. Niezależnie od tego, czy chodzi o dopracowanie specyfikacji, aktualizację logiki oprogramowania czy pełny przegląd sprzętu—nasza globalna sieć ekspertów jest gotowa pomóc. Dzięki oddziałom i integratorom systemów na całym świecie pozostajemy Twoim „glokalnym” partnerem—blisko domu, z globalną wiedzą, aby utrzymać operacje w ruchu.

Zapoznaj się ze szczegółami

Dane techniczne modelu G3 CAN

Informacje techniczne

Platforma: G3
Wymiary: (szer. × wys. × gł.): 110 × 140 × 157 mm ×    (wraz z anteną)
Waga: 1,2  
Zasilanie: 12 lub 24 VDC (dopuszczalny zakres: 9–36 VDC) 
Klasa szczelności obudowy: IP67

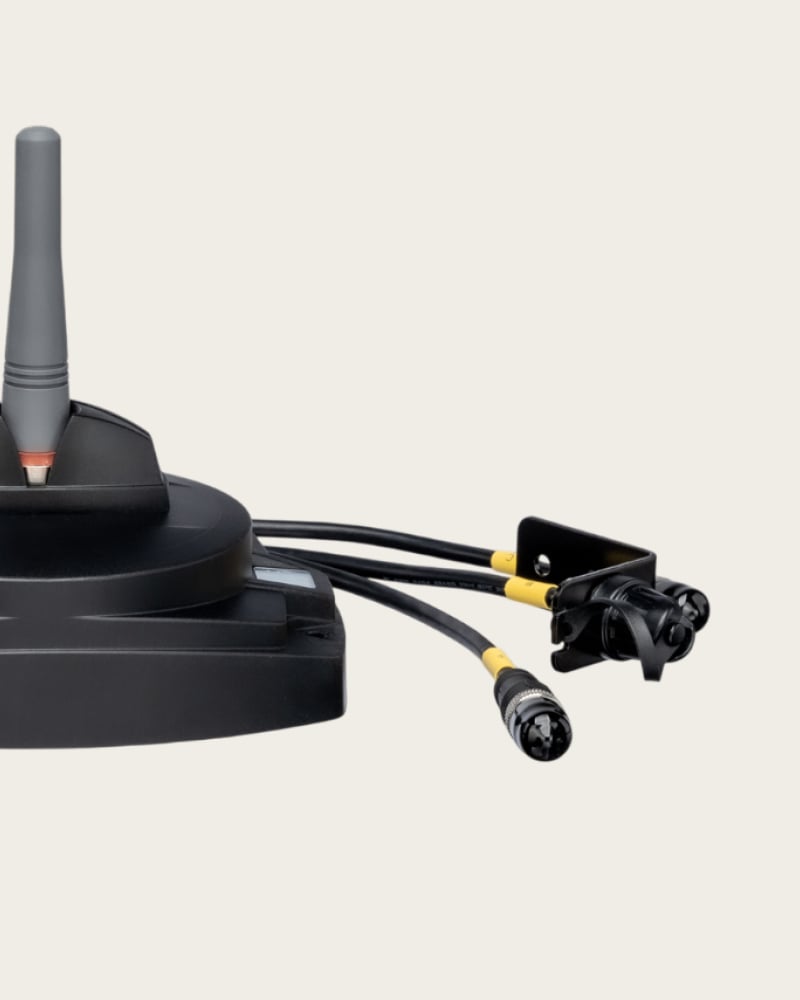

Interfejs kablowy: Złącza M12
Długość kabla: 0,3 m lub 3,0 m  
Pobór prądu:
Tryb czuwania: 65 mA (przy 24 V)
Tryb pracy: 100 mA + obciążenia zewnętrzne podczas pracy (przy 24 V)

Wyjście zaworu upustowego: Zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe, maksymalne obciążenie: 2.7 A  .
DV1 jest aktywne, gdy aktywny jest którykolwiek z manipulatorów liniowych lub krzyżowych.
DV2 jest aktywne, gdy aktywne jest połączenie radiowe lub kablowe.

Pętle bezpieczeństwa: Należy podłączyć zasilanie do wejścia pętli. Po nawiązaniu połączenia radiowego/kablowego, wyjście pętli zostaje aktywowane. Zabezpieczenie przeciwzwarciowe, dopuszczalne obciążenie do 2,7 A. 
Magistrala CAN: CANopen
Częstotliwości radiowe: 433 MHz, 915 MHz i 2,4 GHz

Temperatura otoczenia:–25°C +70°C
