Dwuosiowy czujnik kąta z sygnałem CAN

FIP-C : do precyzyjnego pomiaru nachylenia w dwóch osiach

FIP-C to dwuosiowy czujnik kąta z sygnałem CAN, który za pośrednictwem interfejsu CAN przekazuje informacje o nachyleniu, mierząc kąt względem płaszczyzny poziomej w zakresie ±45 stopni.

Czujnik działa w oparciu o układ akcelerometru o wysokiej precyzji działania, jeśli nachylenie przekroczy dopuszczalny zakres, wartość jest automatycznie ograniczana do ±45°.

Każdy czujnik jest fabrycznie kalibrowany w temperaturze 25°C w celu zapewnienia wysokiej dokładności i wyposażony w filtry sprzętowe oraz programowe redukujące zakłócenia spowodowane drganiami.

Interfejs CAN spełnia wymagania standardu CAN 2.0b i obsługuje protokół CANopen.

Wartość nachylenia jest cyklicznie przesyłana do magistrali magistralę CAN, a zapisane na stałe w pamięci urządzenia parametry konfiguracyjne umożliwiają łatwe dopasowanie czujnika do różnych zastosowań. Do parametrów tych należą m.in. prędkość transmisji (do 500 kb/s), identyfikator węzła (Node ID), częstotliwość transmisji i inne.

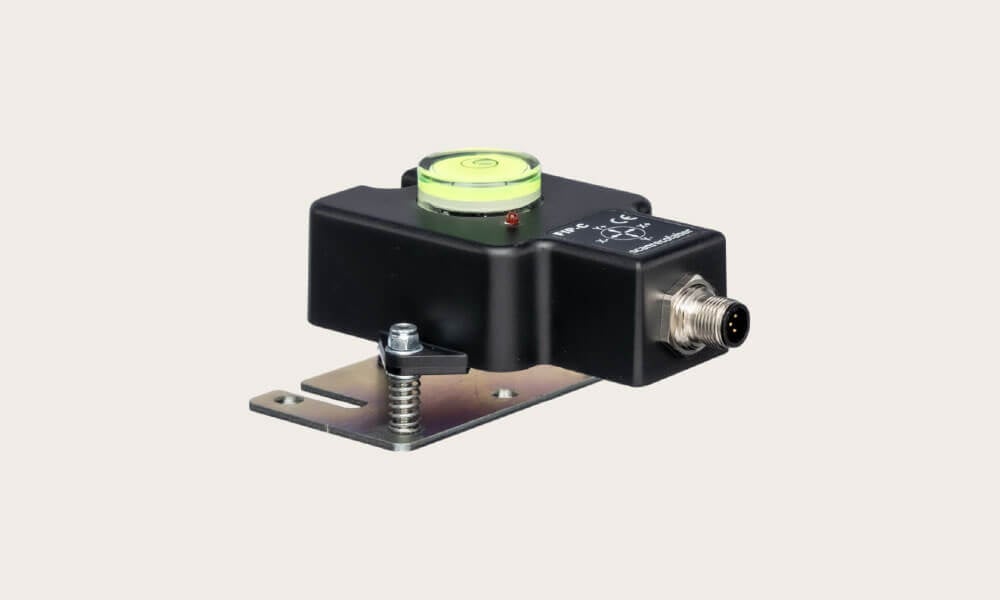

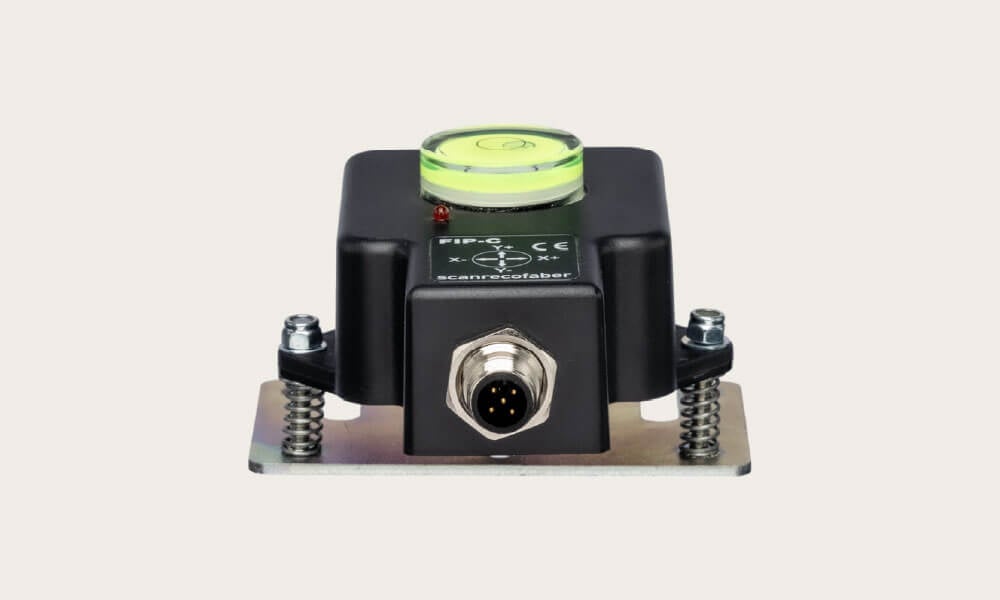

Urządzenie wyposażono również w wbudowaną poziomicę oraz metalowy wspornik, co ułatwia ustawienie punktu zerowego bez potrzeby stosowania dodatkowych elementów.

Zapoznaj się ze szczegółami

Dane techniczne czujnika FIP-C

Informacje techniczne
  • Napięcie zasilania: 10 – 30 VDC
  • Zakres temperatury pracy: -40°C +70°C
  • Pobór prądu: maks. 20 mA
  • Rozdzielczość pomiaru: 0,1 stopnia
  • Dokładność: 0,16 stopnia
  • Zakres pomiarowy dla każdej osi: ± 45 stopni
  • Dryf temperaturowy: 0,01°C
  • Klasa szczelności obudowy: IP67
  • Ochrona wyjścia cyfrowego: zwarcie, przepięcie
