Sterownik PWM

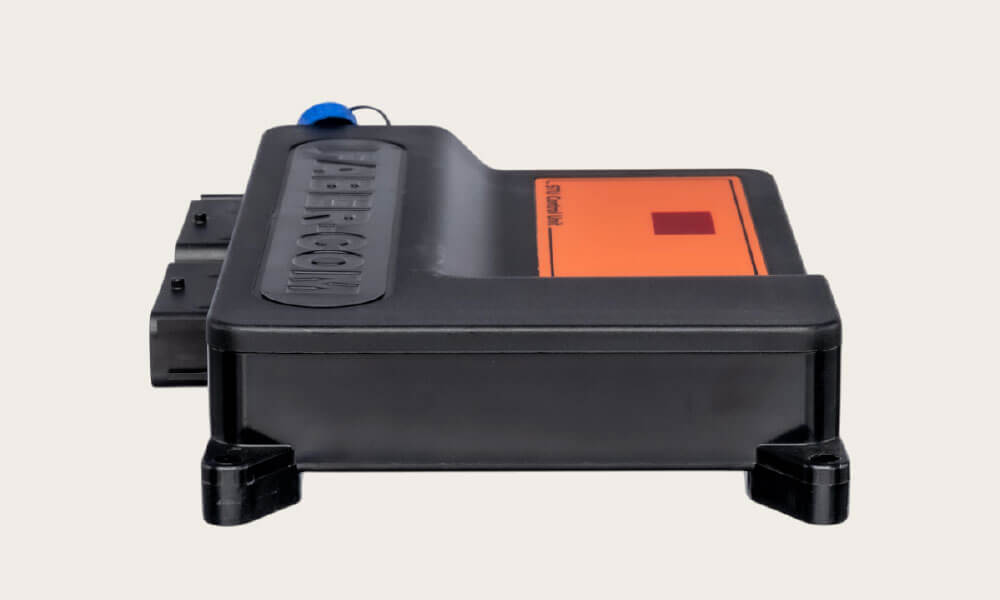

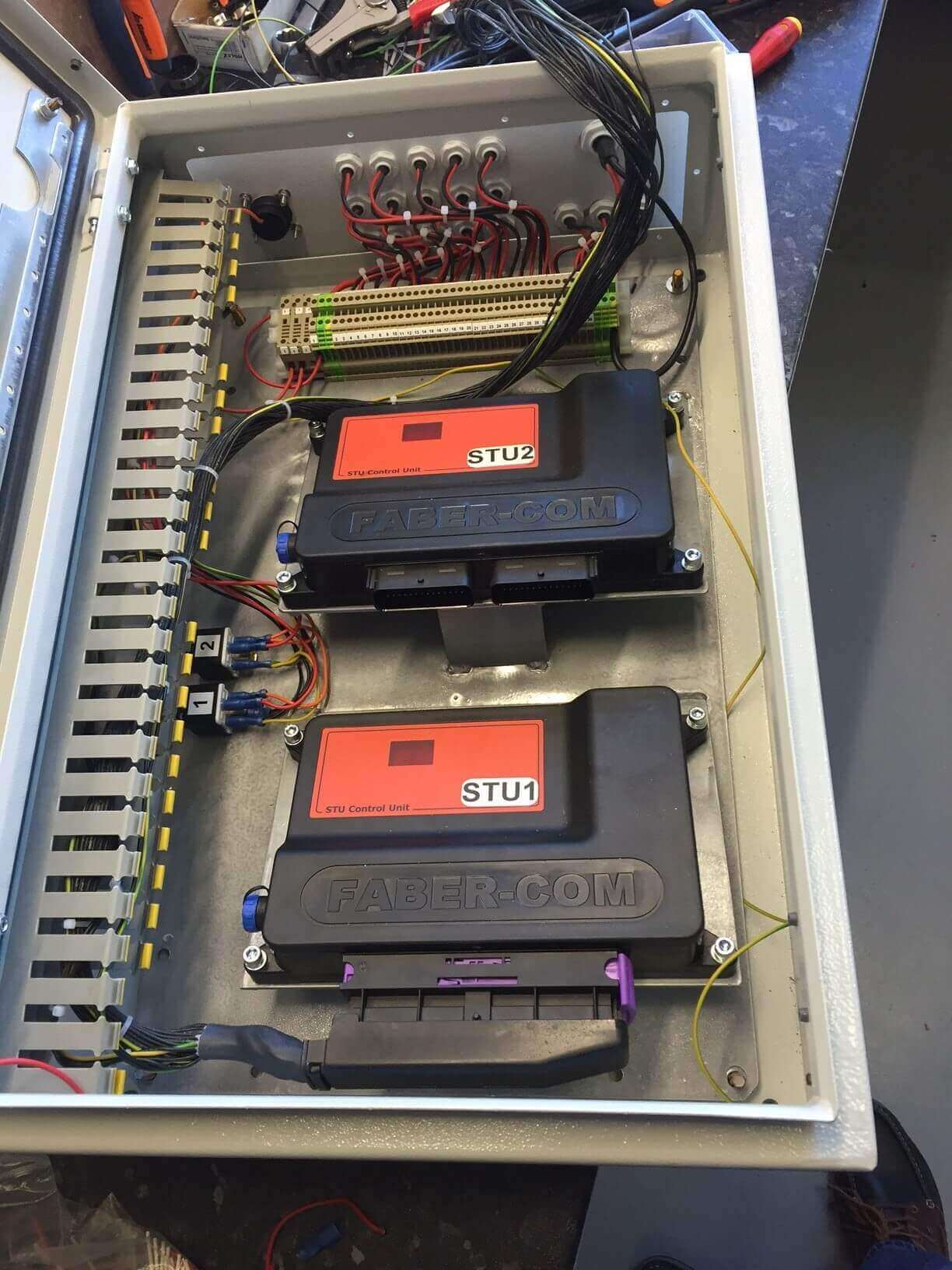

STU: połącz manipulatory, nadajniki i inne urządzenia z jednym, łatwym do skonfigurowania sterownikiem PWM z interfejsem CAN

Karta STU-PWM zapewnia sterowanie proporcjonalne zaworami elektromagnetycznymi – obsługuje do 8 modułów z podwójnymi wyjściami PWM (8+8), sterowanymi sygnałami analogowymi w zakresie 0–5 V. Oferuje też stabilne zasilanie 5 V dla manipulatorów potencjometrycznych.

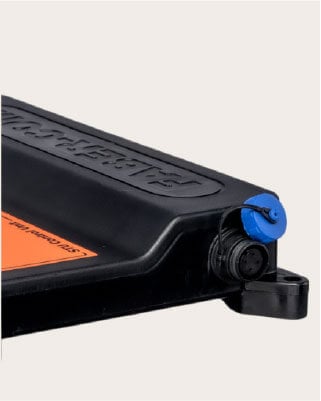

Układ wyposażono w 8 wejść analogowych, interfejs CAN, jedno wejście do włączenia panelu sterowania, dwa wejścia aktywujące, opcjonalne wejście do wyboru prędkości (niska/wysoka) oraz trzy wejścia wł//wył. do sterowania funkcjami.

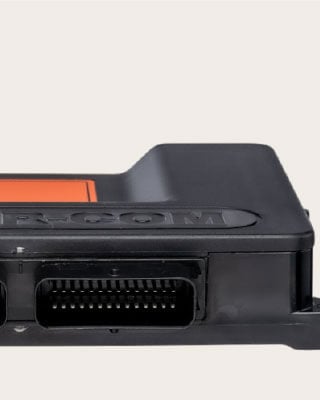

Posiada 8 podwójnych wyjść PWM (8+8) do sterowania zaworami elektromagnetycznymi, wyjście DUMP VALVE do kontroli ciśnienia hydraulicznego, wyjście FAULT do sygnalizacji błędów oraz 3 wyjścia WŁ./WYŁ.

Urządzenie pozwala m.in. na regulację parametrów sygnału PWM, takich jak częstotliwość, natężenie i czas reakcji, a także oferuje opcjonalne ustawienia prędkości. Zawór upustowy (DUMP VALVE) ma możliwość zaprogramowania opóźnienia, które zapobiega nagłym skokom ciśnienia.

Wśród funkcji zwiększających bezpieczeństwo są: regulowana martwa strefa, długość skoku, progi aktywacji, przekaźniki z potwierdzeniem stanu oraz sygnał błędu na wyjściu FAULT.

Zapoznaj się ze szczegółami

Dane techniczne sterownika STU

Informacje techniczne
  • Napięcie zasilania: 10–30 VDC (wewnętrzny bezpiecznik 5×20 mm, 8 A, typ F8A)
  • Pobór prądu: 300 mA + obciążenie na wyjściach (maks. 7,5 A)
  • Zasilanie dla zewnętrznych potencjometrów: +5 V, maks. 50 mA
  • Zakres temperatury pracy: -20°C +70°C
  • Minimalny prąd wyjściowy PWM: 100–2500 mA
  • Maksymalny prąd wyjściowy PWM: 100–2500 mA
  • Częstotliwość PWM: 50-60-70-85-100-125-150-200-250-300 Hz
  • Linie magistrali CAN: 1
  • Maks. obciążenie prądowe wyjść WŁ./WYŁ.: 2500 mA (700 mA dla wyjścia FAULT)
  • Rezystancja wejść analogowych: 11 kΩ do poziomu 2,5 V
  • Wymiary całkowite (z zamontowanym złączem): 256 x 210 x 45 mm
  • Rozstaw otworów montażowych: 242 x 142 mm (4 otwory o średnicy 6 mm / 0,2 cala)
