Regulator PWM montowany w panelu

Jedna cewka czy dwie – VPP3 poradzi sobie z każdym zaworem i zapewni płynne sterowanie.

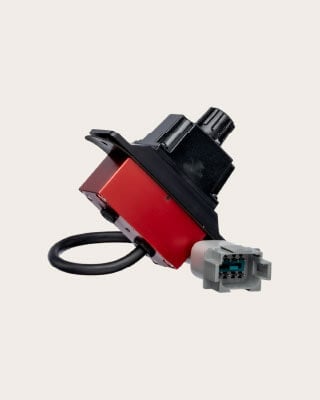

Regulator VPP3 jest przeznaczony do montażu w panelu sterowania i nadaje się idealnie do sterowania zaworami proporcjonalnymi.

Instalacja jest nieskomplikowana: regulator mocuje się na panelu, podłącza do zasilania i zaworu, a prąd reguluje się pokrętłem potencjometru.

Regulator VPP3 można stosować zarówno z zaworami jednocewkowymi, jak i dwucewkowymi.

Do najważniejszych funkcji VPP3 należy możliwość ustawienia minimalnego i maksymalnego prądu osobno dla obu kierunków (A i B) oraz płynne sterowanie rampami narastania i opadania sygnału. Częstotliwość PWM można ustawić w zakresie od 50 do 300 Hz, a użytkownik ma do wyboru liniową lub paraboliczną charakterystykę wyjściową sygnału.

Sterownik wyposażono także w dwa piny wielofunkcyjne, które można dowolnie zaprogramować – jako wejścia cyfrowe (np. do aktywacji lub blokowania wyjść albo wyboru prędkości) albo jako wyjścia cyfrowe (np. do sterowania zaworem upustowym, kierunkiem pracy czy progami sygnału).

Sterownik można łatwo skonfigurować z poziomu komputera – wystarczy program SepSim i adapter AISR podłączony do portu szeregowego.

Zapoznaj się ze szczegółami

Dane techniczne regulatora VPP3

Informacje techniczne
  • Napięcie zasilania: 10 – 30 VDC
  • Zakres prądu wyjściowego PWM (min./maks.): 50 – 2500 mA
  • Zakres temperatury pracy: -40°C +70°C
  • Progi wejść cyfrowych: Vlow-Vhigh: 3 V Vhigh-Vlow: 2 V
  • Dostępne częstotliwości PWM: 50, 60, 70, 85, 100, 125, 150, 200, 250, 300 Hz
  • Maksymalny prąd wyjścia cyfrowego: 2000 mA (każde wyjście)
  • Złącza zewnętrzne: Przewód L=20 cm / 7,8 cala ze złączem Deutsch DT04-8

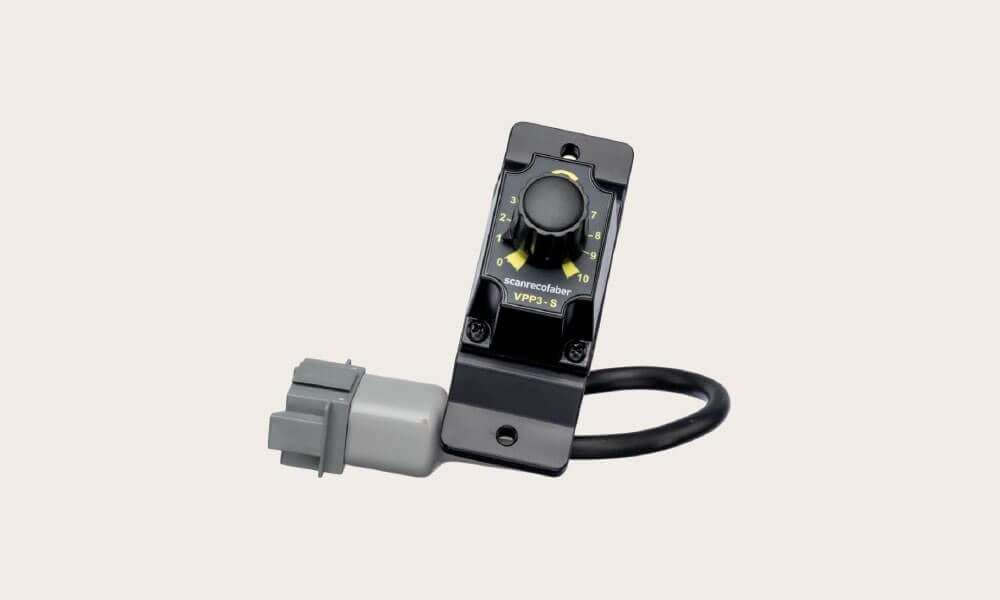

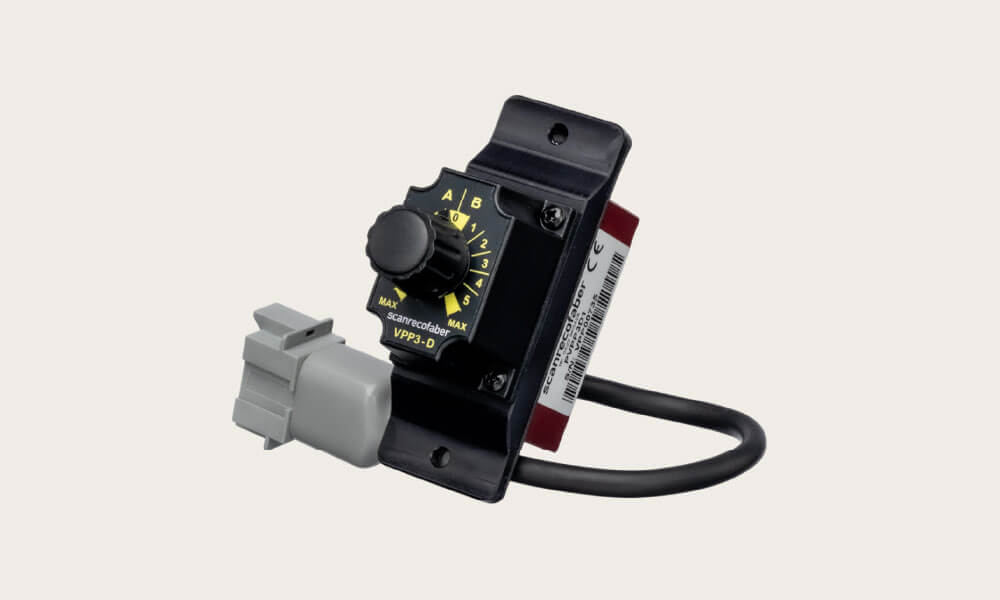

  • Klasa szczelności: IP64 dla VPP3-S (opcjonalnie IP67) / IP67 dla VPP3-D
  • Kompatybilność elektromagnetyczna (EMC): ISO EN 14982:2009
