Generator ramp

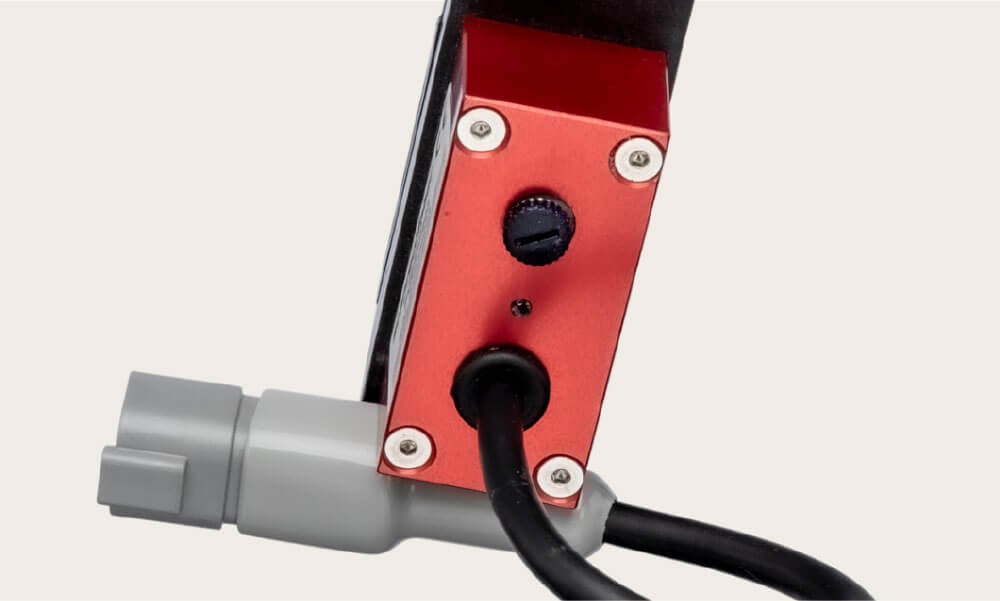

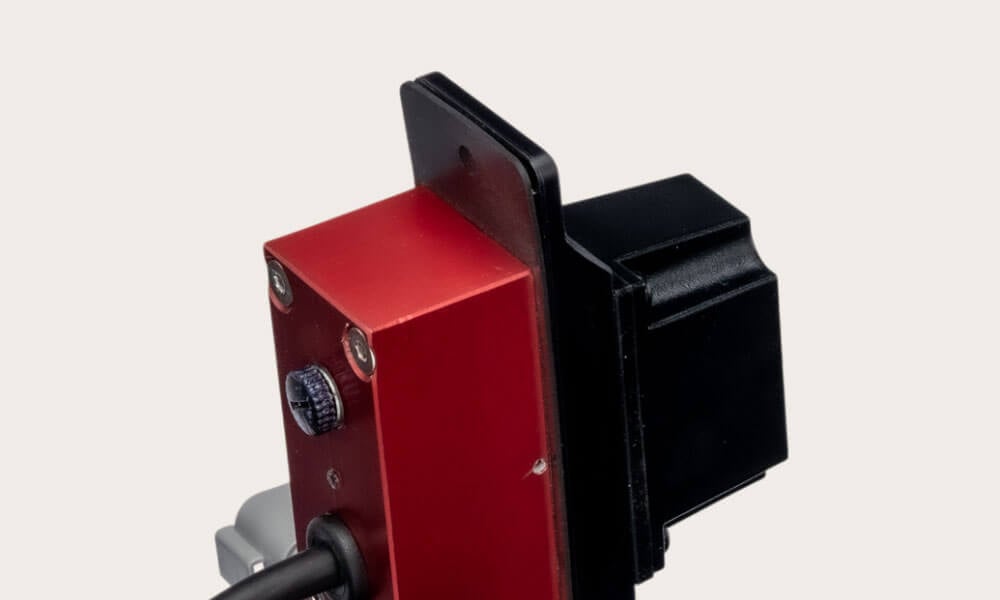

VRG – pełna kontrola nad siłownikami proporcjonalnymi, na wyciągnięcie ręki

Nasz moduł VRG steruje siłownikiem proporcjonalnym w sposób płynny – w obu kierunkach – na podstawie prostego sygnału wł./wył. lub sygnału z przycisku. VRG jest dostępny z trzema opcjami wyjścia:

• PWM A+B (do bezpośredniego sterowania zaworami elektromagnetycznymi)

•  Sygnał analogowy (np. 0–5 V, 0,5–2,5 V lub 0–10 V ze sterowaniem kierunkowym wł./wył.)

• Sygnał ratiometryczny (dla modułów Danfoss)

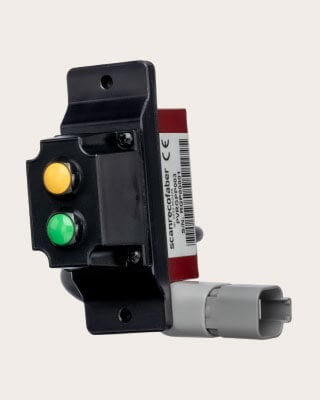

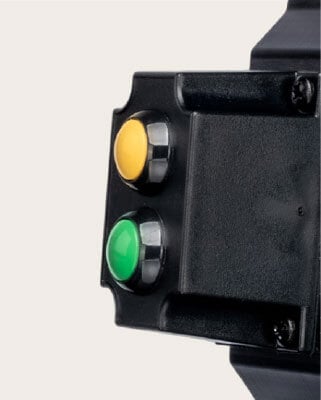

VRG może odbierać polecenia z wejść cyfrowych lub z przycisków umieszczonych na obudowie (wersja panelowa).

Po aktywacji strony A (przez wejście IN1 lub przycisk P1), sygnał zaczyna płynnie narastać od zera do ustawionej wartości maksymalnej, zgodnie z ustawieniami liniowej rampy przyspieszenia, w zadanym czasie.

Maksymalna wartość na wyjściu utrzymuje się przez cały czas trwania komendy. Po zwolnieniu polecenia sygnał wyjściowy jest redukowany do wartości minimalnej zgodnie z ustawioną rampą opadania.

Konfigurację urządzenia można łatwo dopasować do potrzeb, podłączając je do komputera za pomocą naszego intuicyjnego adaptera szeregowego – z możliwością zmiany parametrów i trybu pracy.

Zapoznaj się ze szczegółami

Dane techniczne modułu VRG

Informacje techniczne
  • Napięcie zasilania: 10 – 30 VDC
  • Zakres wyjściowy (min./maks.): PWM: 50–2500 mA / sygnał: 0–10 V / ratiometryczny: 25–50–75% Vsupply
  • Zakres temperatury pracy: -40°C +70°C
  • Częstotliwości PWM: 50, 60, 70, 85, 100, 125, 150, 200, 250, 300 Hz
  • Progi wejść cyfrowych: Wysoki > 3 V / Niski < 2 V
  • Maks. obciążenie prądowe wyjść cyfrowych: 2000 mA
  • Połączenia: przewód L=20 cm / 7,9 cala ze złączem Deutsch DT04-8
  • Klasa szczelności: IP67
