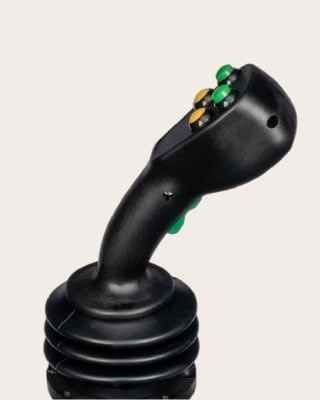

Manipulatory wieloosiowe
JP/JS/JC – dopasowane do Twoich potrzeb, elektroniczne manipulatory wieloosiowe z wyjściami PWM, napięciowymi lub CAN.
Nasze proporcjonalne manipulatory wieloosiowe są przeznaczone do szerokiej gamy zastosowań wymagających prostego i niezawodnego interfejsu użytkownika do sterowania maszynami mobilnymi.
Model JS z wyjściami sygnałowymi (dostępny również w wersji ratiometrycznej) może współpracować np. ze sterownikiem logicznym (PLC) lub modułem PWM.
Wersja JP, wyposażona w wyjścia PWM, umożliwia bezpośrednie sterowanie zaworami hydraulicznymi i często pełni rolę jedynego systemu sterowania maszyną.

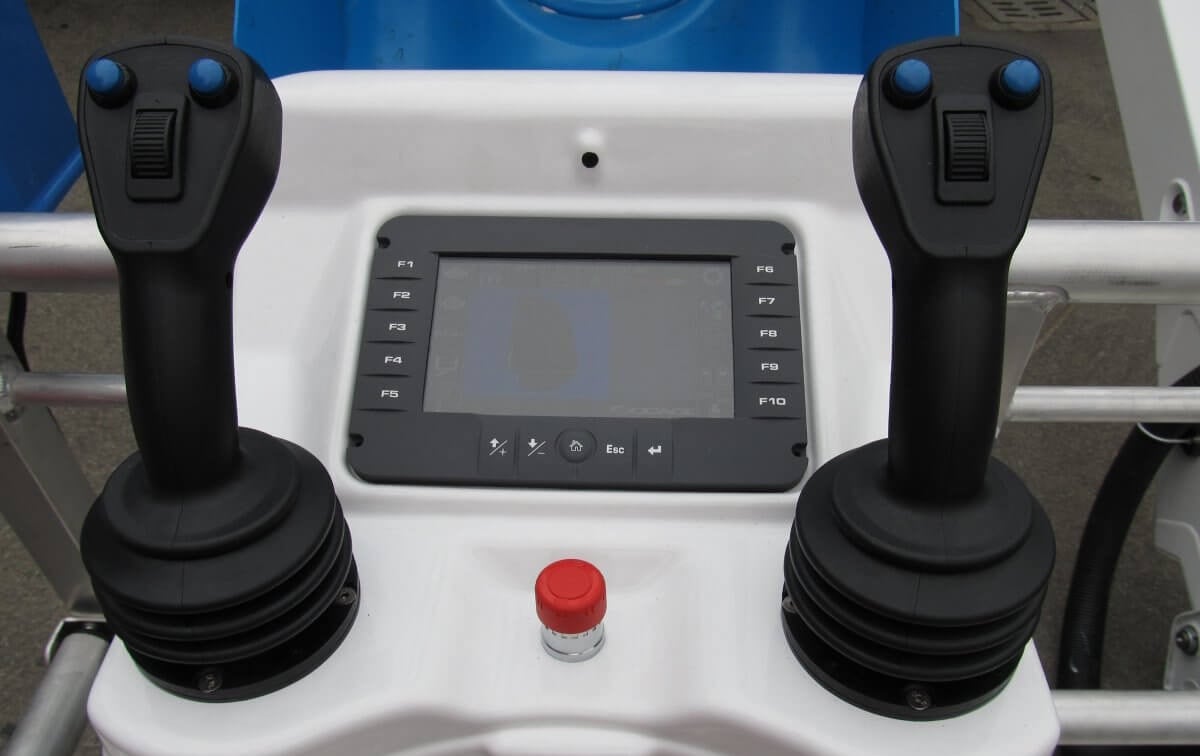

Model JC przesyła sygnały sterujące poprzez sieć magistrali CAN.
Elektronika sterująca jest zamknięta w szczelnej obudowie, co zapewnia wysoką trwałość. Ruchy manipulatora są wykrywane przez redundantne czujniki Halla, które odczytują pole magnetyczne magnesów stałych, co zapewnia długą żywotność układu.

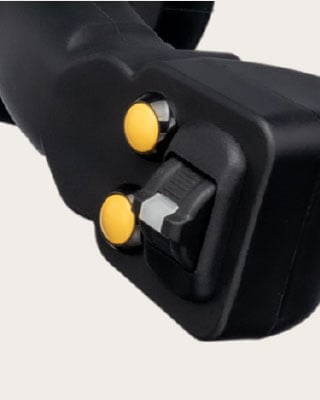

Konfiguracja i kalibracja tych manipulatorów jest prosta, dzięki czemu można je dostosować do różnych zastosowań. Oferujemy różne wersje uchwytów z możliwością pełnego dostosowania przycisków – wszystko po to, by dopasować sterowanie do konkretnego zastosowania.
Wśród dostępnych opcji są m.in.: blokada ruchów po skosie („wirtualny krzyż”), regulacja czułości, pojemnościowy przycisk bezpieczeństwa, ustawienie martwego pola dla każdej osi i dodatkowe wyjścia, które można zaprogramować według własnych potrzeb. Do dyspozycji są też takie funkcje jak: zapisywanie ustawienia prędkości, zawór odciążający z opóźnionym wyłączaniem oraz sterowanie gąsienicami za pomocą prostych ruchów manipulatorem.

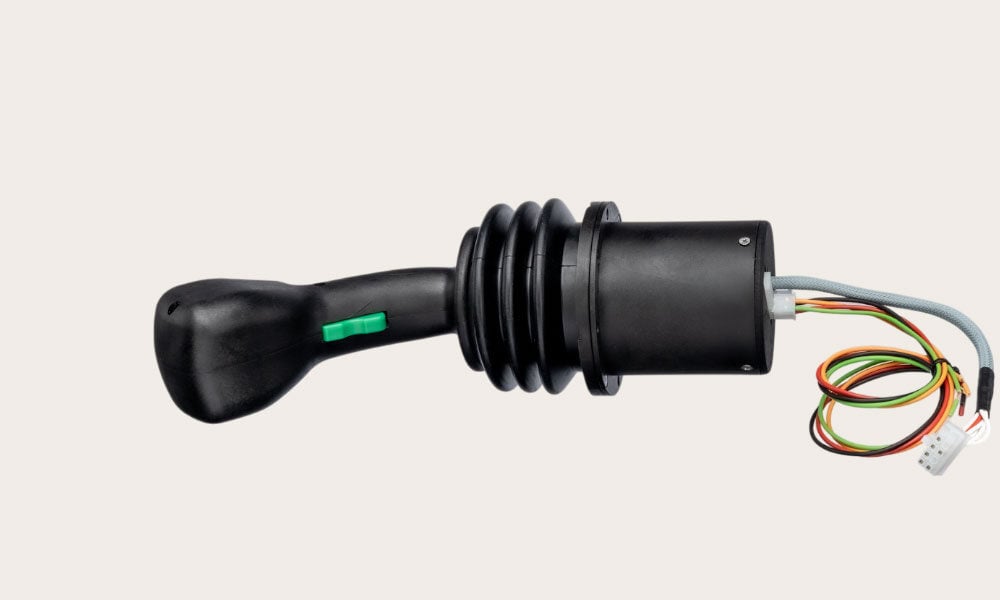

Do każdego modelu można podłączyć nasz prosty adapter, pozwalający szybko skonfigurować i skalibrować urządzenie przez port szeregowy. Standardowo każdy manipulator posiada 50 cm odłączany przewód, jednak jeśli potrzebujesz innego okablowania, zrobimy je dla Ciebie na zamówienie.
Zapoznaj się ze szczegółami
Dane techniczne manipulatorów wieloosiowych
Informacje techniczne
- Napięcie zasilania: 10 – 30 VDC
- Sygnał wejściowy rolki sterującej: Zakres 0,5 V – 4,5 V
- Zakres temperatury pracy: -40°C +70°C
- Rozmiar montażowy (pod panelem): średnica 80 mm – głębokość 90 mm
- Zakres wychylenia: +/- 18 stopni
- Dopuszczalne obciążenie uchwytu: 800 N
- Siła wymagana do pełnego wychylenia uchwytu: 14 N (opcjonalnie 7 N)
- Kompatybilność elektromagnetyczna (EMC): EN 13309 – EN ISO 14982
- Klasa szczelności: IP65
- Waga (w przybliżeniu): 1150 g
