Micro Flex

SISP™
PL e
SIL 3
IP65

Kompakte Steuerung, grenzenlose Möglichkeiten

Wenn Sie eine leistungsstarke Funksteuerungslösung in kompakter Größe benötigen, liefert der Micro Flex Bauchladensender die richtige Lösung. Als das kompakteste Angebot der Flex Serie ist er für OEMs konzipiert, die maximale Funktionen, Sicherheit und Zuverlässigkeit in einem flexiblen, stromlinienförmigen Formfaktor schätzen. Von Lever und Joysticks bis hin zum Hinzufügen von Schaltern, Kippschaltern oder einem Farbdisplay der Micro Flex passt sich Ihren spezifischen Maschinenanforderungen an, ohne dabei Ergonomie oder Zuverlässigkeit zu beeinträchtigen.

Basierend auf jahrzehntelanger Erfahrung in der Entwicklung von Funksteuerungen ist der Micro Flex Bauchladensender für eine sehr hohe funktionale Sicherheit und die Bediener konzipiert. Ob bei der Steuerung präziser Manöver, weniger komplexer oder teilweise ferngesteuerter Maschinen oder einfach bei der Suche nach einer leichteren Option. Der Micro Flex Bauchladensender bietet Ihnen die Leistung, die Sie benötigen, in kompakter Größe.

Intuitiv

Hochgradig anpassungsfähiges Design

Der Micro Flex Bauchladensender bietet Platz für verschiedene Steuerelemente wie Lever, Joysticks, Druckknöpfe, Kippschalter und mehr. Genau dort platziert, wo Sie sie benötigen. Diese Anpassung ermöglicht es Ihnen, eine wirklich einzigartige Benutzeroberfläche zu erstellen, die sowohl die Produktivität als auch die Ergonomie verbessert.

Sicherheit

Erweiterte funktionelle Sicherheit

Der Micro Flex Bauchladensender entspricht den Normen ISO 13849 (PL e) und IEC 61508 (SIL 3) und unterstützt sicherere Abläufe in verschiedenen Branchen. Durch die Nutzung unserer SISP™ (Scanreco Integrated Safety Platform) werden strenge Sicherheitsfunktionen integriert, ohne Ihre gestalterische Freiheit einzuschränken. So können Sie strenge regulatorische Anforderungen erfüllen und gleichzeitig den Sender an Ihre Maschine anpassen.

Zuverlässigkeit

Klein, aber robust

Trotz seines kompakten Profils ist der Micro Flex Bauchladensender für den Einsatz unter herausfordernden Bedingungen ausgelegt. Hochwertige Materialien und ein widerstandsfähiges Gehäuse schützen die internen Komponenten und gewährleisten zuverlässige Leistung Tag für Tag. Erhältlich mit NiMH oder leistungsstarken Li-Ion Akkus, bei Sonnenlicht ablesbaren Farbdisplays und einer Reihe verschiedener Bedienelemente, die den Bedienern dabei helfen, effizienter zu arbeiten. Dies unterstreicht sein produktivitätsorientiertes Design.

Vorteile

Warum Micro Flex wählen?

Für OEMs, die einen kompakten, funktionsreichen Sender suchen , der vielfältige Steuerungen und erstklassige Sicherheit bietet, liefert der Micro Flex Bauchladensender eine intelligente Balance aus Größe, Vielseitigkeit und Zuverlässigkeit.

Unübertroffene Konfigurationsmöglichkeiten

Wählen Sie die Platzierung der Tasten, Lever, oder Joysticks für eine Lösung aus, die genau auf die Bedürfnisse Ihrer Ausrüstung zugeschnitten ist. Dies bietet Ihnen einen Wettbewerbsvorteil und eine höhere Benutzerzufriedenheit.

Erhöhte Sicherheitsstandards

Mit der Konformität zu ISO 13849 (PL e) und IEC 61508 (SIL 3) unterstützt der Micro Flex Bauchladensender sicherere Betriebsabläufe sowohl für Bediener als auch für Maschinen und erfüllt damit die strengen Anforderungen der Branche.

Robustes, praxistaugliches Design

Der Micro Flex Bauchladensender ist für raue Umgebungen und langanhaltenden Einsatz konzipiert. Er hält konstante Leistung, auch in engen oder herausfordernden Arbeitsumgebungen.

Erlebnis mit Fokus auf den Bediener

Verschiedene Displays Alternativen , intuitive Bedienelemente und ein ergonomisches Layout sorgen für eine optimierte Handhabung, die den Bediener produktiv und selbstbewusst macht.

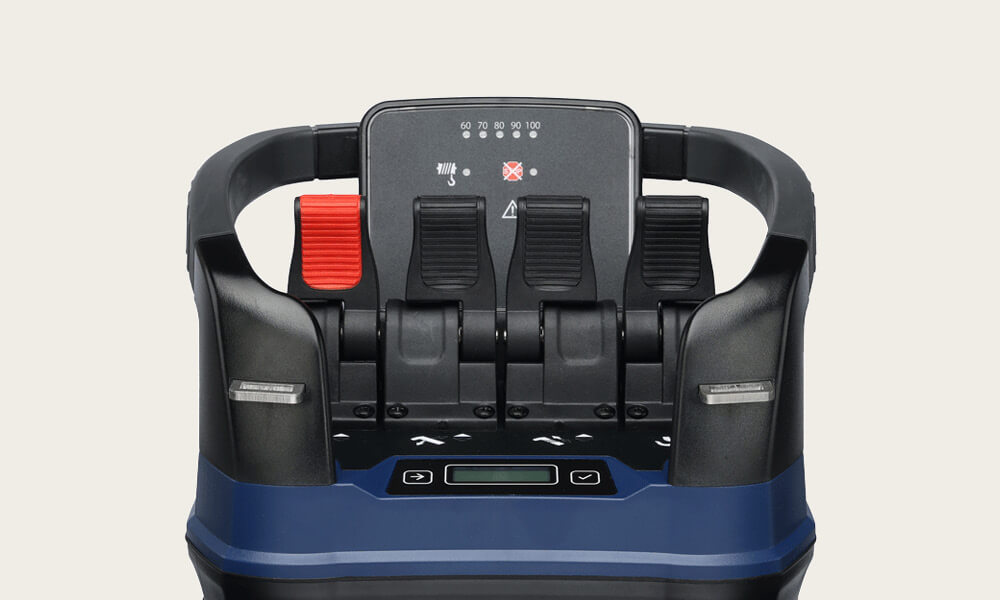

Scanreco Bellypack Transmitter Micro Flex Levers

Micro Flex

Funktionen

Werfen Sie einen genaueren Blick auf die leistungsstarken Funktionen, die den Micro Flex zu einer herausragenden Option für OEMs und Bediener machen.

Geschwindigkeitsreduzierung

Die Geschwindigkeit des Bedienelements lässt sich bei Bedarf problemlos verringern. Ideal für empfindliche Aufgaben oder beengte Platzverhältnisse. Verbessert die Bedienerkontrolle und erhöht die Arbeitssicherheit.

Neigungssensor

Erkennt unsichere Winkel, Kippungen oder Stürze in Echtzeit. Hilft, Unfälle zu verhindern, indem es automatische Reaktionen oder Warnungen auslöst.

Haptische Rückmeldung

Erhalten Sie eine taktile Vibrationswarnung für wichtige Ereignisse oder Warnungen. Halten Sie die Bediener auf dem Laufenden, ohne dass sie auf das Display schauen müssen.

Alarme

Enthält visuelle und akustische Warnungen, um kritische Änderungen zu kennzeichnen. Stellt eine schnelle Reaktionszeit sicher und erhöht das Bewusstsein des Bedieners.

Bedienfeldbeleuchtung

Integrierte LEDs auf der Fernbedienung beleuchten den Bedienelementbereich. Ideal für den Betrieb bei schlechten Lichtverhältnissen oder nachts. Verbessert die Sichtbarkeit.

Automatische, zeitgesteuerte Abschaltung

Schaltet das Gerät automatisch nach einer bestimmten Zeit ab. Hilft, die Akkulaufzeit zu verlängern und eine zusätzliche Sicherheitsebene hinzuzufügen.

LCD Infodisplay

Zeigt Systemdaten und Status in Echtzeit an. Klare und einfache Benutzeroberfläche, die auf Ihre Maschine und Ihren Arbeitsablauf zugeschnitten ist.

SISP™

Ein einzigartiges, modulares Funktionssicherheitsdesign, das eine konsistente, zuverlässige Signalvalidierung gewährleistet. Unterstützt die sichere Maschinenbedienung.

Optionen für Micro Flex

Unsere Modelle sind modular aufgebaut. Entdecken Sie die verfügbaren Konfigurationen, Aktuatoren und zusätzlichen Optionen.

Anzeigen

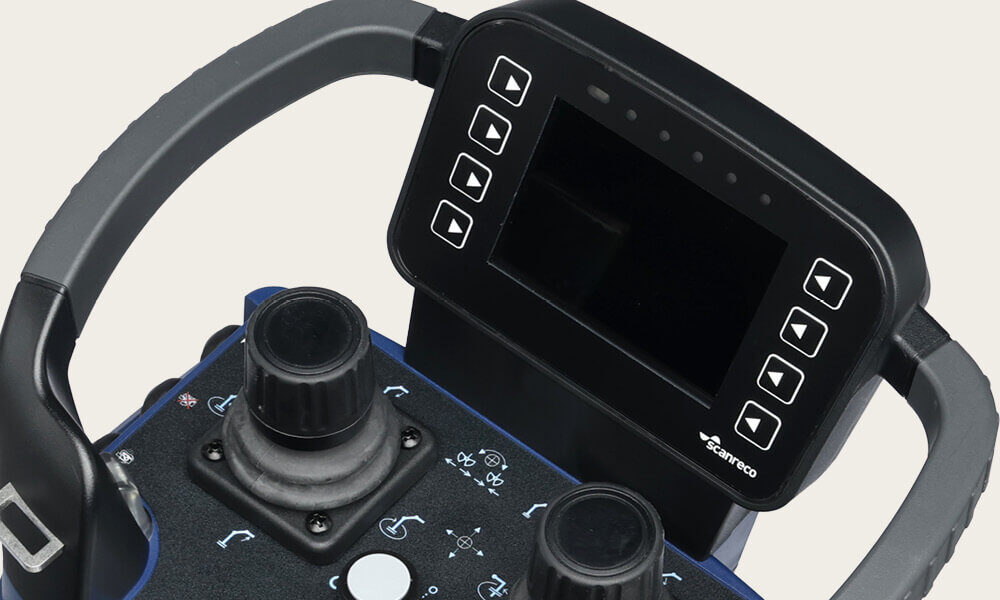

3,5 Zoll Farbdisplay

Dieses Farbdisplay bietet eine hohe Grafikleistung auf kleinem Raum. Bediener können wichtige Statusaktualisierungen schnell und klar erkennen, was das Situationsbewusstsein verbessert.

Scanreco Micro Flex 2,4 monochrome Display

Anzeigen

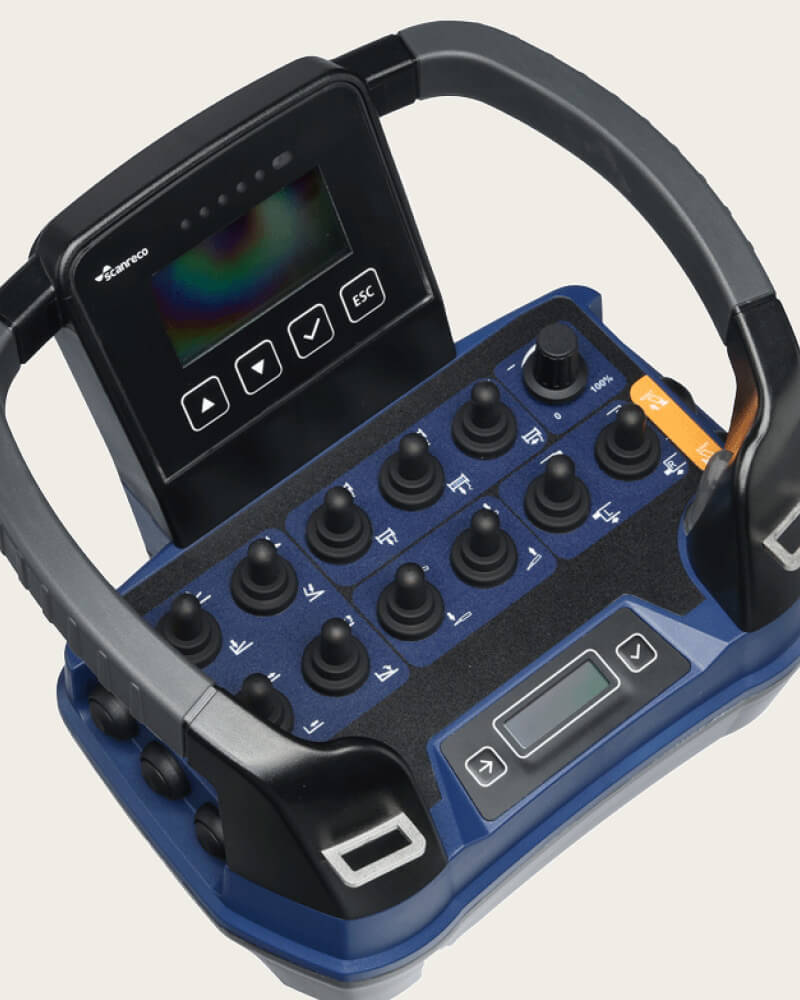

2,4 Zoll Monochrom Display

Ein kompaktes LCD Display mit Hintergrundbeleuchtung, das wichtige Maschinendaten auf einen Blick anzeigt. 4 integrierten Drucktasten bieten Logiken und zusätzliche digitale Eingänge und ermöglichen schnelle Modus Auswahlen wodurch Ihre Funksteuerung noch flexibler und vielseitiger wird.

Scanreco Micro Flex LED indicator Display

Anzeigen

LED Anzeigen

Ein anpassbares LED Panel für Micro Bauchladensender. Perfekt für einfache Benutzeroberflächen, die klare Signale senden, ohne die Kosten oder Komplexität eines größeren Bildschirms.

Anzeigen

Keine Anzeige

Eine einfache schwarze Abdeckung, die für minimalistisches Design konzipiert wurde. Personalisieren Sie es mit Logos oder Symbolen, um Ihre Markenidentität oder betriebliche Klarheit zu unterstützen.

Scanreco Micro Flex Top section color Blue_

Oberteilfarbe

Blau

Unser ikonisches „Scanreco-Blau“, weltweit als Zeichen für Zuverlässigkeit und Leistung anerkannt.

Scanreco Micro Flex Top section color Black_

Oberteilfarbe

Schwarz

Eine schlanke, universelle Wahl, die fast jedes Branding Schema ergänzt.

Funkmodul

Einzelband: 2,4GHz

Funkmodul für Sender mit weltweit akzeptierter Frequenz (2,4GHz).

Funkmodul

Dual Band: 868MHz & 2,4GHz

Mit unserer Dual Band Lösung müssen Sie sich nicht auf einen Markt und eine Frequenz beschränken. Schalten Sie einfach zwischen 868MHz oder 2,4GHz um und gehen Sie global. Marktzugang mit diesem flexiblen Funkmodul.

Funkmodul

Dual Band: 915MHz & 2,4GHz

Nordamerikanische Frequenz oder globale 2,4GHz Frequenz? Dank diesem Dual Band Funkmoduls haben Sie beides.

Steuerung per Kabel

Optionale Kabelsteuerung

In Umgebungen, in denen eine Drahtlosverbindung nicht möglich ist oder Probleme mit der Akku auftreten, gewährleistet eine Kabeloption einen unterbrechungsfreien Betrieb. Unabhängig von der Länge oder dem Anschluss bieten wir Ihnen die passende Lösung und helfen OEMs, die Kontrolle auch in RF begrenzten Bereichen oder bei leerem Akku zu behalten.

Akku

G6 Li-Ion Hochkapazitäre Akku

Mit 5800mAh Leistung ist der G6 Li-Ion Akku dafür ausgelegt, Sender mit Farbdisplays oder solche, die lange Betriebszyklen erfordern, zu unterstützen. Seine Lithium Ionen Technologie sorgt für zuverlässige Energieabgabe, schnellere Ladezeiten und insgesamt eine längere Lebensdauer.

Akku

G6 NiMH Akku

Mit 2000mAh bewertet, ist der G6 NiMH Akku für Sender mit moderatem Energiebedarf geeignet, insbesondere für solche ohne Displays oder die in kürzeren Intervallen betrieben werden. Nach den hohen Standards von Scanreco gebaut, liefert dieser Akku eine konsistente Leistung unter verschiedenen Arbeitsbedingungen.

Joystick

1 Achsen Joystick

Ein einachsiger Manipulator (X oder Y mit Schalter) für eine intuitive Bedienung. Integrierte Drucktasten können als zusätzliche Ein-/Ausschalter oder als Totmannschalter dienen, was sowohl die Sicherheit als auch die Effizienz verbessert.

Joystick

2 Achsen Joystick

Ein zweiachsiges Design zur gleichzeitigen Steuerung von zwei proportionalen Ausgängen. Wählen Sie optional eine mechanische Ansteuerung oder zusätzliche Drucktasten, um Ihre Funksteuerung an Aufgaben wie Kranmanövrieren oder multidirektionale Hydrauliksysteme anzupassen.

Joystick

3 Achsen Joystick

Fügen Sie einen Drehknopf für eine dritte proportionale Richtung in einem Joystick hinzu. Perfekt für Situationen, in denen fortschrittliche Steuerung auf enge ergonomische Einschränkungen trifft.

Levler

Standard Levler schwarz

Angetrieben durch Hall Effekt Sensoren, um Verschleiß im Laufe der Zeit zu vermeiden. Dieser Levler bietet ein klares Feedback und eine überragende Langlebigkeit bei anspruchsvollen Anwendungen.

Levler

Standard Levler rot

Dieselbe Hall Effekt Zuverlässigkeit wie der schwarze Levler, jedoch mit einem roten Griff zur Unterscheidung kritischer oder spezieller Funktionen. Ideal zum optischen Trennen wichtiger Maschinenaufgaben.

Levler

Dünner Levler schwarz

Ein schmaleres Profil, das es Ihnen ermöglicht, bis zu 8 Levler auf einem Mini Flex oder 6 Levler auf einem Micro Flex zu platzieren. Genießen Sie präzise Steuerung ohne Kompromisse beim Bedienerkomfort.

Tasten

Drucktaster im oberen Bereich

Egal, wie viele digitale Funktionen Sie steuern müssen, Sie können Ihre bevorzugte Konfiguration (schwarz, grün, gelb oder rot) wählen. Unsere Drucktaster bieten stets ein angenehmes Druckgefühl und sind auf Langlebigkeit ausgelegt.

Tasten

Seitliche Drucktaster

Diese Drucktaster wurden entwickelt, um die Ermüdung des Bedieners zu minimieren. Sie sind robust und für den Einsatz in den härtesten Umgebungen geeignet. Egal, wie viele digitale Funktionen Sie steuern müssen, Sie können Ihre bevorzugte Konfiguration (schwarz, grün, gelb, rot, grau oder blau) wählen.

Kippschalter

Rastfunktion

Ein 2 oder 3 stufiger Rastkippschalter für eine stabile Aktivierung. Erhältlich mit 2 oder 3 Positionen und mit schwarzem, gelbem, rotem, grünem oder grauem Schutz.

Kippschalter

Tastende Funktion

Unser Kippschalter mit Federrückstellung wird von den Bedienern bei Bedarf in Position gehalten. Er ist mit 2 oder 3 Positionen und mit schwarzem, gelbem, rotem, grünem oder grauem Schutz erhältlich.

Kippschalter

Vandalismus Funktion

Mit diesem Zugschalter Bedienelement verhindern Sie zuverlässig jede unbeabsichtigte Aktivierung kritischer Ein- und Aus Funktionen.

Potentiometer

Unidirektional

Mit diesem kompakten Potentiometer können Sie Geschwindigkeit, Durchfluss und andere Ausgaben ganz einfach verwalten. Von Null bis Maximum.

Potentiometer

Bidirektional

Ein praktischer und kompakter Knopf zur genauen und präzisen Regelung eines bidirektionalen Ausgangs.

Schalter

Drehschalter

Die Anlaufstelle für die Auswahl von Betriebsarten, Geschwindigkeitsstufen oder Funktionsgruppen. Schlank und robust für den täglichen Einsatz. Der Drehschalter ist wahlweise mit 3, 4 oder 6 Positionen erhältlich.

Scanreco_Shoulder strap_carrying accessory

Tragezubehör

Halsgurt

Zwei robuste Clips halten den Bauchladensender sicher befestigt. Die Länge des Gurtes kann schnell angepasst werden, sodass Bediener mit unterschiedlichen Körperbau und Schutzausrüstungen eine bequeme Passform finden. Durch die Positionierung der Funksteuerung in genau der richtigen Höhe und im passenden Winkel verbessert dieses Setup die Ergonomie, ermöglicht eine reibungslosere Bedienung und minimiert Belastungen im praktischen Einsatz.

Tragezubehör

Bauchgurt für Flex Bauchladensender

Dieser Bauchgurt ist so konzipiert, dass er das Gewicht gleichmäßig auf die Hüften verteilt und so die Rückenbelastung des Bedieners verringert. Dies ist besonders nützlich bei langen Schichten oder Aufgaben mit häufigen Bewegungen. Der Bauchladensender lässt sich sicher an den Hacken befestigen, sodass er auch in anspruchsvollen Umgebungen stabil bleibt und Ermüdungserscheinungen minimiert werden. Dieser Bauchgurt lässt sich für eine individuelle Passform leicht verstellen und bietet eine praktische Lösung für alle, die eine konstante und sichere Kontrolle über ihre Fernsteuerung wünschen.

Scanreco_Shoulder vest_carrying accessory

Tragezubehör

Schulterweste

Diese Gurt ähnliche Schulterweste ist speziell für lange Arbeitstage konzipiert. Das Gewicht des Bauchladensenders wird gleichmäßig auf Schultern und Oberkörper verteilt und entlastet Sie. Die Schultergurte der Weste sind gut gepolstert und für eine perfekte Passform verstellbar.

Abstandswarner

Echtzeit Entfernungsmessung

Fügen Sie unsere Abstandswarner hinzu, um eine Echtzeit Entfernungsmessung zwischen Empfänger und Bauchladensender zu ermöglichen und eine flexible Logik zu implementieren, damit der Bediener immer am richtigen Ort ist. Weder zu weit weg von noch zu nah an der Maschine.

Kamerasystem

Live Stream WLAN Kameralösung

Mit unserer Live Stream WLAN Kameralösung verpassen Sie nichts mehr. Diese robuste, hochwertige Kamera wurde für Funksteuerungen mit Premium Displays entwickelt und überträgt Videos mit geringer Latenz direkt an Ihren Sender, sodass Sie problemlos auf tote Winkel, schwierige Winkel oder mehrere Ansichten zugreifen können.

kompatibel mit diesen Empfängern

Empfänger

G6 CAN

Feldbus-Empfänger mit CANopen und CAN-Sicherheit, mit Sicherheitsniveau PL e und SIL 3.

Scanreco als partner

Ein einfacher Prozess

Schritt 1 – Beratung

Ihre individuellen Anforderungen verstehen

Starten Sie mit einem detaillierten Beratungsgespräch mit unserem Team. Wir besprechen Ihre spezifischen betrieblichen Anforderungen, Herausforderungen und gewünschten Funktionen, um die ideale Funkfernsteuerungs-Lösung für Ihre Ausrüstung zu konfigurieren.

Schritt 2 – Bewertung

Ihre Lösung prüfen & finalisieren

Anschließend erhalten Sie eine detaillierte Spezifikation mit Zeichnungen, technischen Daten, Preisen und Lieferzeiten. Sobald das Design final ist, können Sie eine Pilotversion für Praxistests bestellen, um die Performance zu bewerten. Diese Transparenz zeigt, ob Anpassungen nötig sind oder das Projekt fortfahren kann—damit die finale Konfiguration Ihren Zielen entspricht

Schritt 3 – Lieferung

Nahtlose Implementierung vor Ort

Wenn Ihr kundenspezifisches System eintrifft, packen Sie es aus und prüfen Sie, ob alles dem vereinbarten Design entspricht. Ob kompletter Belly-Pack-Sender oder kompakter Handsender—unser Team begleitet Sie bei Installation und Erstinbetriebnahme, damit Ihre Lösung ab Tag eins reibungslos läuft.

Schritt 4 – After-Sales

Kontinuierlicher Support & Weiterentwicklung

Mit der Entwicklung von Märkten und Kundenanforderungen müssen sich auch Maschinenkonfigurationen anpassen. Ob Feinabstimmung von Spezifikationen, Aktualisierung der Softwarelogik oder vollständige Überprüfung des Hardware-Layouts—unser globales Expertennetzwerk ist bereit zu helfen. Mit Niederlassungen und Systemintegratoren weltweit bleiben wir Ihr „glokaler“ Partner—nah vor Ort und mit globalem Know-how für nahtlose Abläufe.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen Micro Flex

Technische Informationen

Abmessungen: (B x T x H) 210 x 170 x 179 mm
Gewicht (das Endgewicht hängt von der Konfiguration ab): ~ 1,6 kg
Schutzart: IP65
Betriebstemperatur (Celsius): -25 °C bis +70 °C
Sicherheitsklassifizierungen: IEC 61508 / EN 13849
Sicherheitsklassifizierte Eingänge:
1 sicherheitsklassifizierte NOT-AUS-Taste, SIL 3 und PL e
≤ 16 sicherheitsklassifizierte Analogaktoren, SIL 3 und PL e
≤ 8 sicherheitsklassifizierte Digitalaktoren, SIL 3 und PL e
Keine Sicherheitsklassifizierung: ≤ 48 digitale und analoge Ein-/Ausgänge
Funkfrequenzbänder:
868 MHz
915 MHz
2,4 GHz
Frequenzmanagement: Automatischer Frequenzwechsel
Reichweite (typisch): > 100 m
Akkutyp: NiMH oder Li-ionen
Stromversorgung über Signalkabel: 12 / 24 VDC vom Empfänger
Stromversorgung durch Akku: Nennspannung: 7,7 VDC
Stromaufnahme (je nach Konfiguration): 70 – 250 mA
Betriebsdauer (je nach Konfiguration und Anzahl der Funktionen):
NiMH: 6–23 h
Li-Ionen: 15–57 h
BLE: Für Konfiguration via Scanreco Modulate Software
Kabelsteuerung: optional, werkseitig montierter M12- oder Hirschman-Anschluss

HINWEIS! Kundenspezifisch ausgeführte Systeme können abweichende Eigenschaften haben. Es gelten die Angaben in der technischen Dokumentation des betreffenden Systems.
