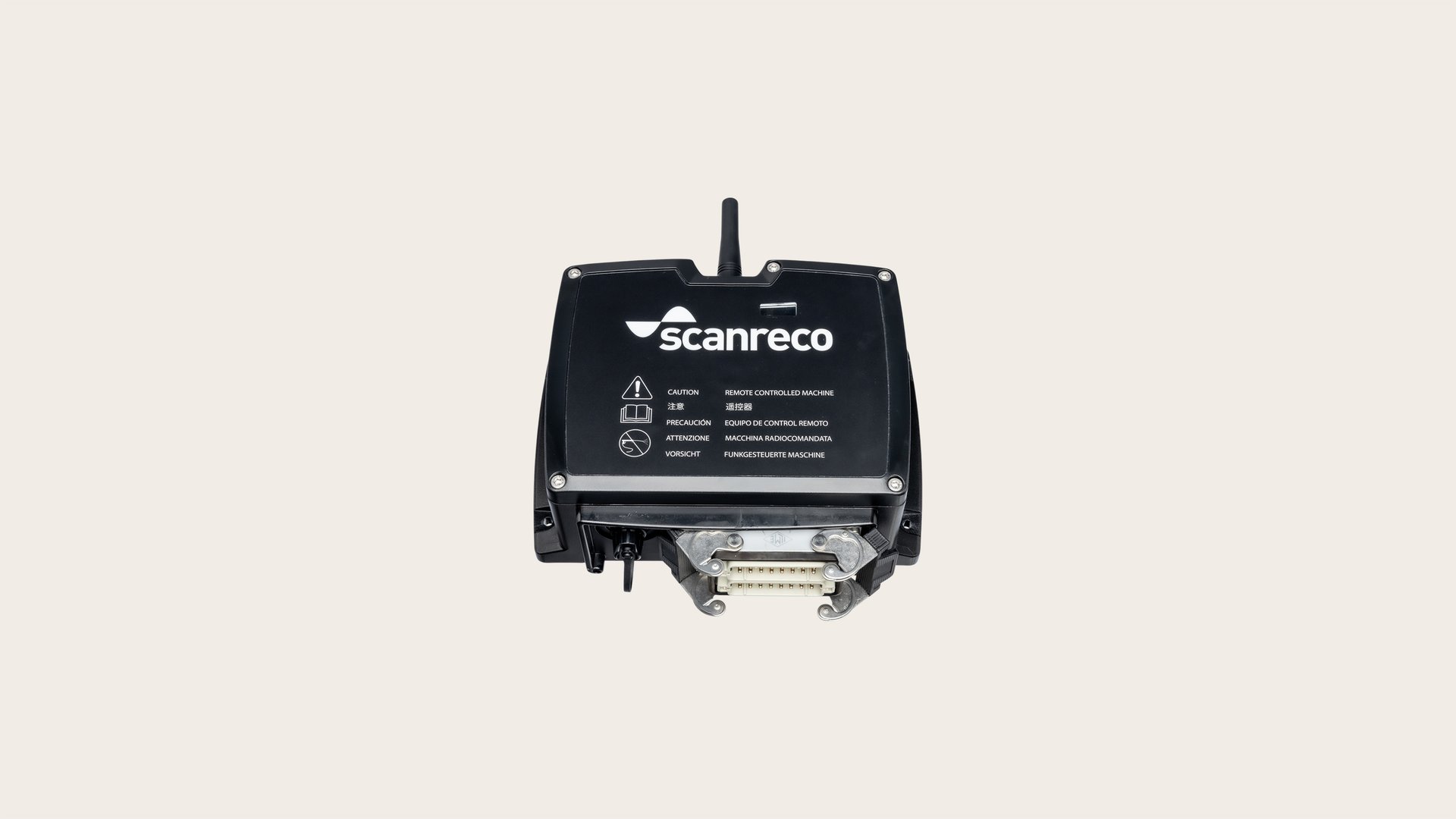

Product page_Hero image_Scanreco_G2 PWM Extended_

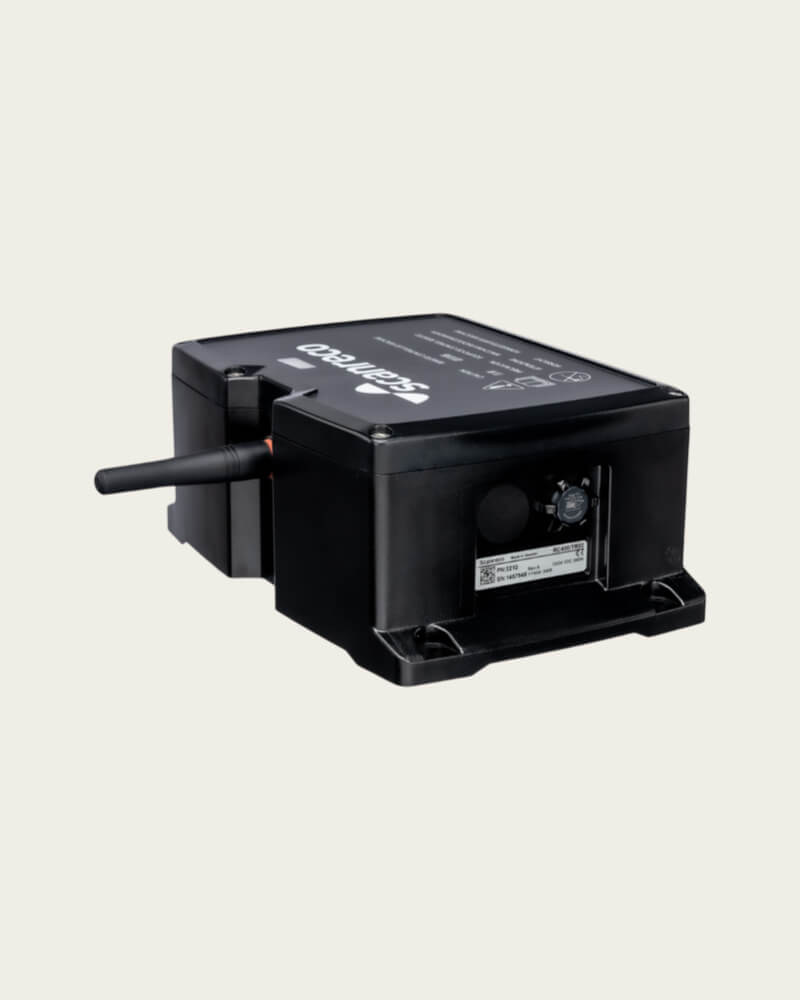

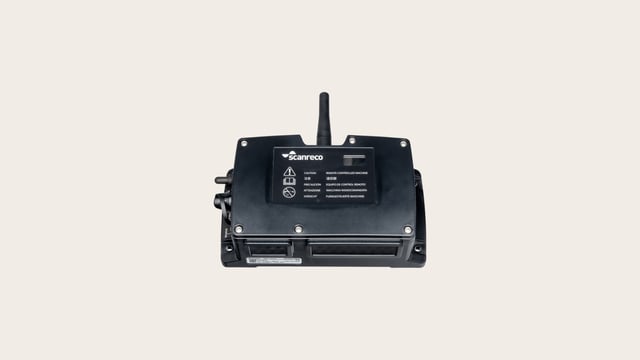

G2 PWM Extended

Pulsweitenmodulation mit erweiterten Ausgabemöglichkeiten

Wenn Sie einen Empfänger benötigen, der nicht nur Pulsweitenmodulation (PWM) verarbeitet, sondern auch zusätzliche Ausgänge bietet, wählen Sie den G2 PWM Extended. Er unterstützt die gleichen robusten Parameterregister- und Programmblockfunktionen wie der Standard-G2-PWM und geht noch einen Schritt weiter, indem er optional 0–10 VDC-Ausgänge oder zwei Funktionelle Sicherheit Relais (PL d) für speziellere Anwendungen bereitstellt. Der G2 PWM Extended ist mit einem vollvergossenen Gehäuse für verbesserte Widerstandsfähigkeit konzipiert und eignet sich ideal für die Steuerung von Mobilhydraulik verschiedener Hersteller – und liefert die Präzision und Zuverlässigkeit, die Ihre Geräte erfordern.

image - 2025-03-14T100411.420

Zuverlässigkeit

Widerstandsfähigkeit im Mittelpunkt

Ein vollständig vergossenes Design schützt interne Komponenten vor rauen Bedingungen und ermöglicht eine dauerhafte Leistung und eine längere Lebensdauer.
image - 2025-03-14T100411.420

Funktionelle Sicherheit

Leistungsklasse PL d

PL d (ISO 13849) konform, erhöht der G2 PWM Extended die Betriebssicherheit und passt sich modernen regulatorischen Anforderungen an.
image - 2025-03-14T100411.420

Anpassbare Einstellungen

Feinabgestimmte Kalibrierung

Passen Sie Kurvenlinearität, Verzögerung oder Blockfunktionen über ein integriertes Konfigurationsregister an. Diese Flexibilität ermöglicht es Ihnen, die Leistung genau auf Ihre Bedürfnisse abzustimmen.

Empfänger

Warum G2 PWM Extended wählen?

Der G2 PWM Extended schließt die Lücke zwischen Standard Proportionalempfängern und den zusätzlichen Ausgängen, die High-End-Maschinen häufig benötigen . Egal ob Sie nach einem 0-10VDC-Ausgang oder 2 Zusatzschaltern suchen , dieser Empfänger erweitert Ihre Fähigkeiten, ohne Kompromisse bei der Verarbeitungsqualität, Sicherheit oder Zuverlässigkeit einzugehen.

Zusätzliche Ausgänge

Ideal für anspruchsvolle Aufgaben wie Betonpumpenbetrieb oder jedes Szenario, in dem zusätzliche Sicherheitsrelais erforderlich sind – zur Verbesserung der anwendungsspezifischen Kontrolle.

CANopen-Kompatibilität

Integriert sich nahtlos in verschiedene Controller , was die Kommunikation vereinfacht und einen breiten Support durch Hersteller gewährleistet.

Zuverlässig unter allen Bedingungen

Entwickelt für den Betrieb unter schwierigen Bedingungen und minimiert Ausfallzeiten und Wartung auch bei konstanter Nutzung .

Bereit für den globalen Markt

Kompatibel über Frequenzen von 433 MHz, 915 MHz oder 2,4 GHz, sodass Ihre Maschinen ohne zusätzliche Komplikationen internationale Märkte erreichen können.

Mehr entdecken

Optionen für G2 PWM Extended

Empfänger

G2 PWM +0–10 VDC Ausgang

Diese G2-Variante verfügt über acht PWM-Ausgänge (16 gepaart), einen 0–10  VDC-Ausgang, 133 digitale Ausgänge, 4 digitale Eingänge, einen dedizierten Dump-Ventilausgang sowie eine CANopen- Schnittstelle und ein Gehäuse der Schutzart IP65. Anschluss über ILME- Stecker oder Kabelverschraubung. Wird häufig in Betonpumpensystemen verwendet.

  • Funktionelle Sicherheit: PL d (ISO 13849-1)
  • -Eintrittsschutz: IP65

Empfänger

G2 PWM +2 Sicherheitsrelais

Zwei PL d-Sicherheitsrelais fügen sich nahtlos in bestehende Stromkreise ein und verfügen über einen eigenen DV-Ausgang. Bietet auch 8 PWM-Ausgänge, 14 digitale Ausgänge, 4 digitale Eingänge und CANopen-Konnektivität.

  • Funktionelle Sicherheit: PL d (ISO 13849-1)
  • Eingangsschutz: IP65

Kompatibel mit diesen Sendern

  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

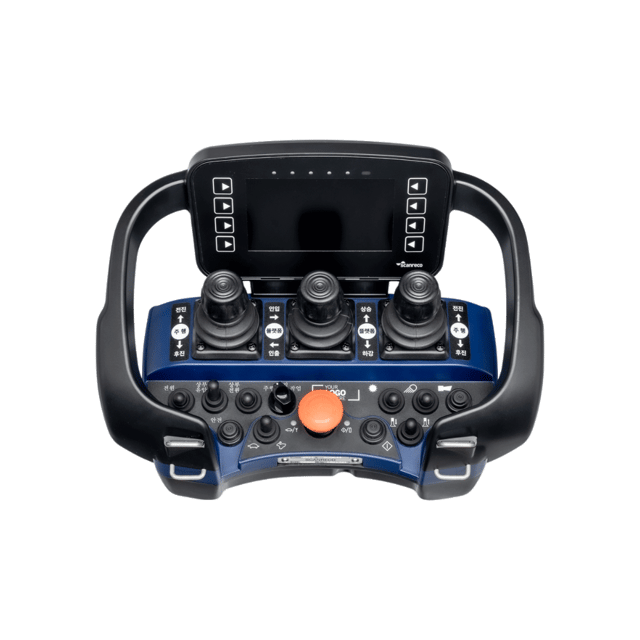

Mini Joystick

Mittelgroßer Hüftgurt mit Joysticksteuerung mit bis zu 3 Joysticks

Mehr lesen
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

Mini Lever

Mittelgroßer Hüftgurt mit Hebelsteuerung mit bis zu 6 Hebeln

Mehr lesen
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

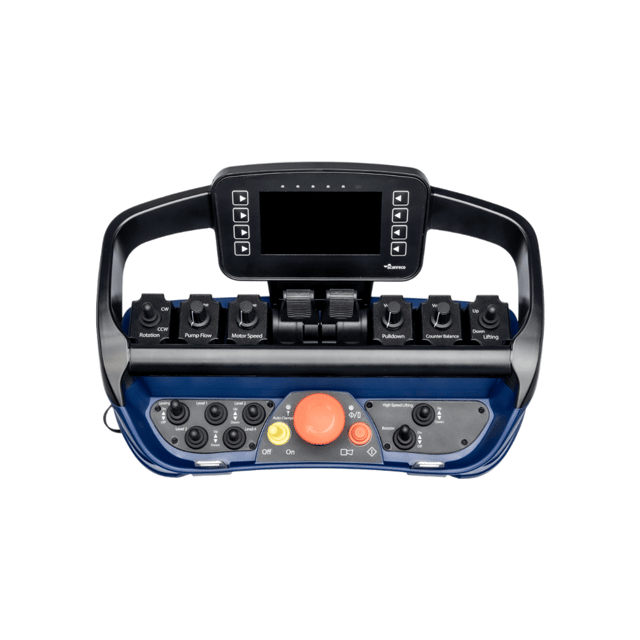

Maxi Lever

Größerer Hüftgurt-Sender mit bis zu 8 Hebeln und einer ergonomischen Handgelenkstütze

Mehr lesen
  • 2.4 GHz
  • PL d
  • IP65

Sender

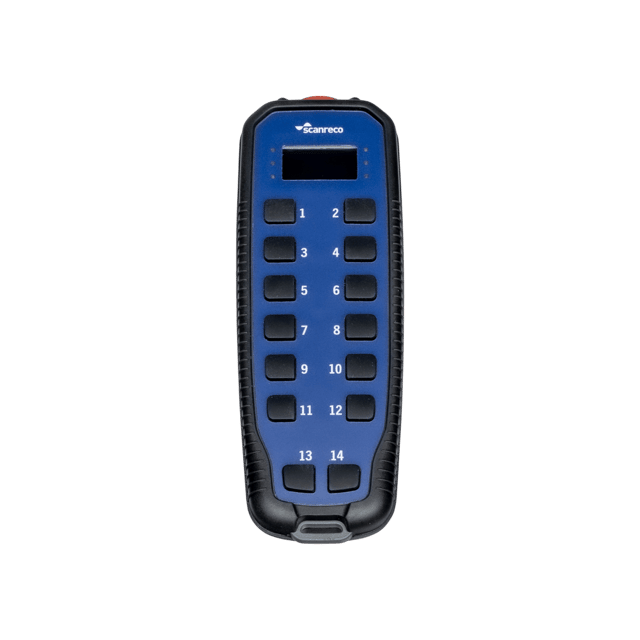

Rocket

Kompaktes Handgerät mit Tasten, optionales Display

Mehr lesen

Scanreco als partner

Ein einfacher Prozess

Consultation-support-Scanreco

Schritt 1 – Beratung

Ihre individuellen Anforderungen verstehen

Starten Sie mit einem detaillierten Beratungsgespräch mit unserem Team. Wir besprechen Ihre spezifischen betrieblichen Anforderungen, Herausforderungen und gewünschten Funktionen, um die ideale Funkfernsteuerungs-Lösung für Ihre Ausrüstung zu konfigurieren.
Configuration_scanreco_system_cropped

Schritt 2 – Bewertung

Ihre Lösung prüfen & finalisieren

Anschließend erhalten Sie eine detaillierte Spezifikation mit Zeichnungen, technischen Daten, Preisen und Lieferzeiten. Sobald das Design final ist, können Sie eine Pilotversion für Praxistests bestellen, um die Performance zu bewerten. Diese Transparenz zeigt, ob Anpassungen nötig sind oder das Projekt fortfahren kann—damit die finale Konfiguration Ihren Zielen entspricht
receiver on machine

Schritt 3 – Lieferung

Nahtlose Implementierung vor Ort

Wenn Ihr kundenspezifisches System eintrifft, packen Sie es aus und prüfen Sie, ob alles dem vereinbarten Design entspricht. Ob kompletter Belly-Pack-Sender oder kompakter Handsender—unser Team begleitet Sie bei Installation und Erstinbetriebnahme, damit Ihre Lösung ab Tag eins reibungslos läuft.
Scanreco-aftersales-support

Schritt 4 – After-Sales

Kontinuierlicher Support & Weiterentwicklung

Mit der Entwicklung von Märkten und Kundenanforderungen müssen sich auch Maschinenkonfigurationen anpassen. Ob Feinabstimmung von Spezifikationen, Aktualisierung der Softwarelogik oder vollständige Überprüfung des Hardware-Layouts—unser globales Expertennetzwerk ist bereit zu helfen. Mit Niederlassungen und Systemintegratoren weltweit bleiben wir Ihr „glokaler“ Partner—nah vor Ort und mit globalem Know-how für nahtlose Abläufe.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu G2 PWM Extended

Technische Informationen
  • Platform: G2
  • Empfängertyp: G2 mit M32-Kabelverschraubung oder 32-poligem ILME-Anschluss
  • Abmessungen: (B x H x T)

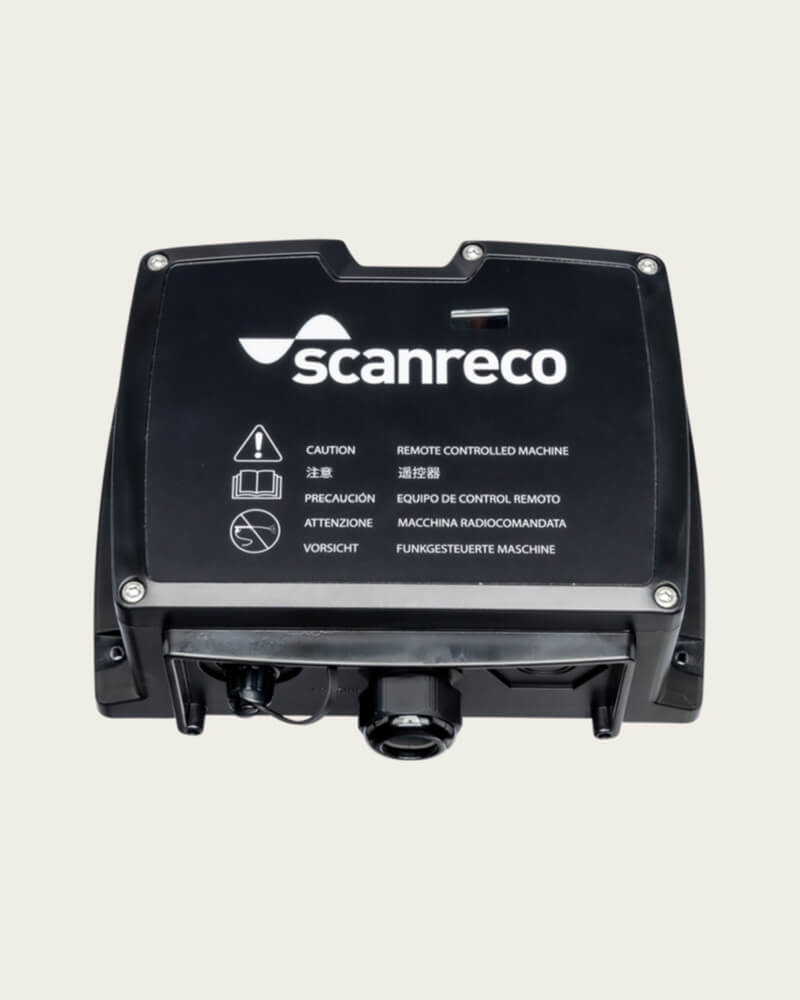

  • G2 Extended Empfänger mit M32 Kabelverschraubung:
    257 x 273 x 100 mm

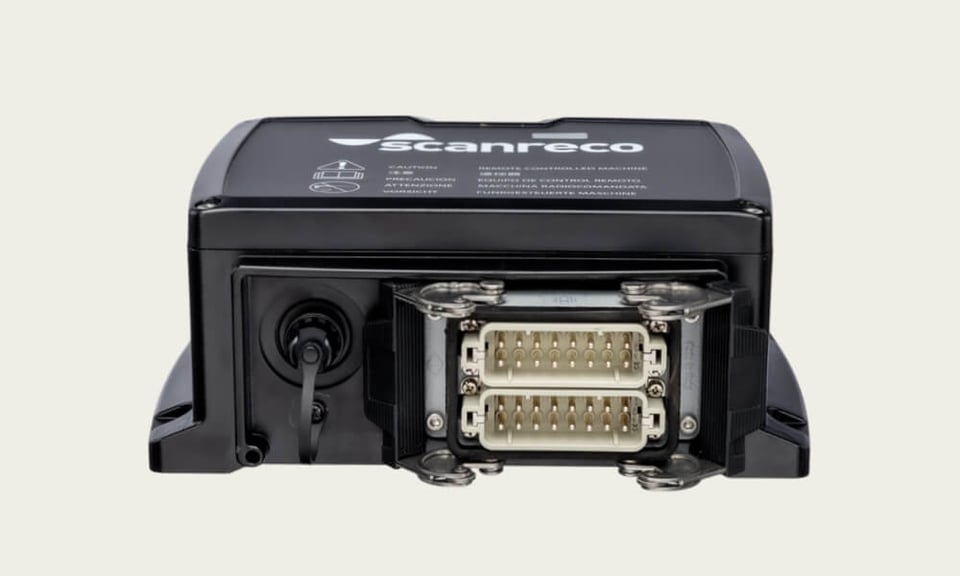

  • G2 Extended Empfänger mit 32-poligem ILME-Anschluss:
  • 257 x 283 x 100 mm
  • Gewicht 2 kg
  • Stromversorgung: 12 oder 24 VDC
  • Schutzgrad: IP65
  • Sicherung intern: 10 Ampere
  • Überlastschutz: Ja, maximal 33 VDC (Sicherung brennt durch)
  • Stromaufnahme: 40 mA (inaktiv)
  • Analogausgänge: 8 bidirektionale PWM-Ausgänge (insgesamt 16 Ausgänge verriegelt/gepaart)
  • Programmierbare Ausgabe: Strombereich 100 – 2000 mA
  • Programmierbare Ditherfrequenz
  • Kurzschlussfest, Überlastschutz, max. 2 A Last.
  • Digitalausgänge 14 digitale Ausgänge verfügbar (wobei 1 kombinierter Ein-/Ausgang ist)
  • Kurzschlussfest, Überlastschutz, max. 1.8 A Last/Ausgang
  • Digitaleingänge: 4 digitale Eingänge verfügbar (wobei 1 kombinierter Ein-/Ausgang ist)
  • Kippventilausgang: Kurzschlussfest, Überlastschutz, max. 2 A Last. Aktiv, während Funk-/Kabelverbindung hergestellt wird (Sender ist eingeschaltet). Sicherheit nach ISO 13849-1 Kat. 3, PL d.
  • Für G2 PWM Extended 0-10 VDC: 1 0-10 VDC Ausgang
  • Für G2 PWM Extended Sicherheitsrelais: 2 Sicherheitsrelais, aktiv, während Funk-/Kabelverbindung hergestellt wird (Sender ist eingeschaltet). Max 8 A Last. Relais 1 und 2 müssen in Reihe geschaltet sein, um ISO 13849-1 PL d zu entsprechen.
  • CAN-Bus: CANopen
  • Funkfrequenzen: 433 MHz, 915 MHz oder 2,4 GHz.
  • Umgebungstemperatur: -25°C bis +70°C

Ähnliche Produkte

Product page_Hero image_Scanreco_G5 Relay__

Empfänger

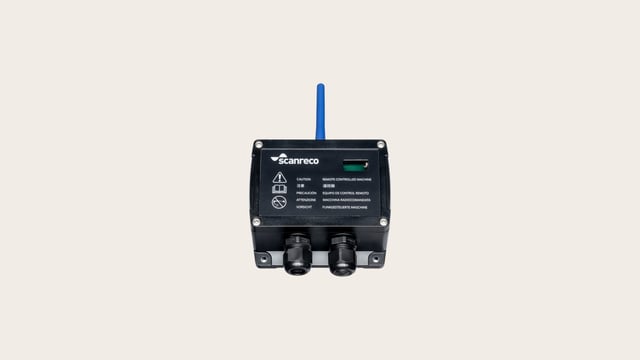

G5 Relais
