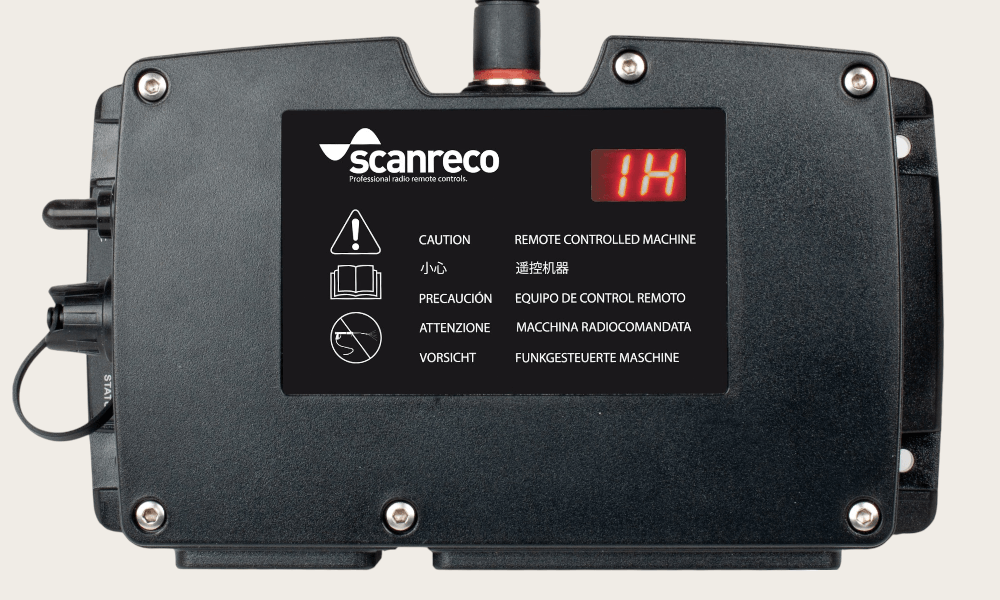

G2 PWM/Spannungsempfänger

Zuverlässige Steuerung für eine Reihe von Hydraulikventilen

Wenn Ihre Ausrüstung proportionale Ausgänge für einen reibungslosen, präzisen Betrieb erfordert, bietet der G2 PWM/Spannungsempfänger zwei spezielle Versionen – eine unterstützt die PWM-Ventilsteuerung und eine andere ist für spannungsgeregelte Ventilblöcke geeignet. Jede Variante wurde für Zuverlässigkeit in rauen Umgebungen entwickelt und bietet funktionale Sicherheit (PL d), anpassbare Steuerparameter und CANopen-Kompatibilität. Beide werden mit optionalen Kabelsätzen zur schnellen Integration mit Ventilen führender Hydraulikhersteller sowie optionalen Antennenverlängerungskabeln geliefert.

image - 2025-03-14T100411.420

Zuverlässigkeit

Für Extreme gebaut

Mit einem vollständig vergossenen Gehäuse schützt der G2 PWM/Spannungsempfänger die internen Komponenten vor Vibrationen, Feuchtigkeit und Staub. Dieses einzigartige, branchenweit erste vergossene Design von Scanreco sorgt für unübertroffene Haltbarkeit und reduziert Ausfallzeiten, sodass Sie auch unter rauen Bedingungen einen lang anhaltenden Betrieb gewährleisten können.
image - 2025-03-14T100411.420

Funktionelle Sicherheit

Leistungsklasse PL d

Der G2 PWM/Spannungsempfänger entspricht PL d (ISO 13849) und erhöht die Sicherheit von Bediener und Maschine. Durch die Einhaltung moderner regulatorischer Standards bietet er integrierte Sicherheitsvorkehrungen, die zum Schutz von Personal und Ausrüstung beitragen und gleichzeitig eine effiziente Leistung aufrechterhalten.
image - 2025-03-14T100411.420

Perfekte Passform

Flexible Kalibrierung

Ein integriertes Konfigurationsregister ermöglicht eine präzise Steuerung der Ausgabeparameter und vereinfacht so die Integration auch ohne Hauptcontroller. Passen Sie alles von den Ausgangskurven bis zu den Verzögerungsrampen für eine optimale Passform an und gewährleisten Sie so eine reibungslose Handhabung und zuverlässige Leistung bei minimaler Einrichtungszeit.

Empfänger

Warum G2 PWM/Spannung wählen?

G2 PWM/Voltage vereinfacht den gesamten Integrationsprozess, indem es speziell entwickelte Versionen – PWM-basiert oder spannungsgeregelt – sowie ein vergossenes, sicherheitsorientiertes Design und CANopen- Kompatibilität bietet. Diese Empfänger gewährleisten robuste, konfigurierbare Ausgänge, die Ihnen dabei helfen, eine präzise, zuverlässige Steuerung unter anspruchsvollen Bedingungen zu erreichen.

Ideal für Hydraulikventile

Speziell für Maschinen entwickelt, die auf eine reibungslose, präzise Steuerung der Hydraulikventile angewiesen sind, um eine optimale Handhabung kritischer Maschinenfunktionen zu gewährleisten.

CANopen-Schnittstelle enthalten

Lässt sich nahtlos mit dem CAN-Bus Ihres Systems verbinden und bietet unkomplizierten Datenaustausch und Kompatibilität mit verschiedenen Controllern .

Zuverlässig unter allen Bedingungen

Vergossene Innenteile und ein robustes Gehäuse minimieren Ausfallzeiten und Wartungsaufwand, sodass der Empfänger den Belastungen anspruchsvoller Umgebungen standhält.

Globaler Marktzugang

Arbeitet auf den Frequenzen 433 MHz, 915 MHz oder 2,4 GHz und deckt regionale Anforderungen weltweit ohne größere Designänderungen ab.

Wählen Sie zwischen zwei Modellen

Empfänger

G2 PWM

Diese Variante ist für alle gängigen Hydraulikventile mit PWM-Steuerung ausgelegt und läuft mit 12 oder 24VDC mit Unterstützung für Funk- oder Kabelbetrieb. Sie umfasst 8 bidirektionale proportionale PWM-Ausgänge, einen dedizierten Auslass-Ventilausgang, 13 digitale Ausgänge, 3 digitale Eingänge und 1 konfigurierbaren digitalen Ein- oder Ausgang.

  • Funktionelle Sicherheit: PL d (ISO 13849)
  • Eingangsschutz: IP65

Empfänger

G2 Spannungsgeregelt

Eine Alternative für spannungsgeregelte Ventilblöcke, die auch mit 12 oder 24VDC mit Funk- oder Kabeloptionen laufen. Es bietet 8 Spannungsausgänge, einen Ablass-Ventilausgang, 13 digitale Ausgänge und 4 digitale Eingängeperfekt für Systeme, die eine präzise spannungsbasierte Steuerung erfordern.

  • Funktionelle Sicherheit: PL d (ISO 13849-1)
  • Eingangsschutz: IP65

Kompatibel mit diesen Sendern

  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

Mini Joystick

Mittelgroßer Hüftgurt mit Joysticksteuerung mit bis zu 3 Joysticks

Mehr lesen
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

Mini Lever

Mittelgroßer Hüftgurt mit Hebelsteuerung mit bis zu 6 Hebeln

Mehr lesen
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

Maxi Lever

Größerer Hüftgurt-Sender mit bis zu 8 Hebeln und einer ergonomischen Handgelenkstütze

Mehr lesen
  • 2.4 GHz
  • PL d
  • IP65

Sender

Rocket

Kompaktes Handgerät mit Tasten, optionales Display

Mehr lesen

Scanreco als partner

Ein einfacher Prozess

Consultation-support-Scanreco

Schritt 1 – Beratung

Ihre individuellen Anforderungen verstehen

Starten Sie mit einem detaillierten Beratungsgespräch mit unserem Team. Wir besprechen Ihre spezifischen betrieblichen Anforderungen, Herausforderungen und gewünschten Funktionen, um die ideale Funkfernsteuerungs-Lösung für Ihre Ausrüstung zu konfigurieren.
Configuration_scanreco_system_cropped

Schritt 2 – Bewertung

Ihre Lösung prüfen & finalisieren

Anschließend erhalten Sie eine detaillierte Spezifikation mit Zeichnungen, technischen Daten, Preisen und Lieferzeiten. Sobald das Design final ist, können Sie eine Pilotversion für Praxistests bestellen, um die Performance zu bewerten. Diese Transparenz zeigt, ob Anpassungen nötig sind oder das Projekt fortfahren kann—damit die finale Konfiguration Ihren Zielen entspricht
receiver on machine

Schritt 3 – Lieferung

Nahtlose Implementierung vor Ort

Wenn Ihr kundenspezifisches System eintrifft, packen Sie es aus und prüfen Sie, ob alles dem vereinbarten Design entspricht. Ob kompletter Belly-Pack-Sender oder kompakter Handsender—unser Team begleitet Sie bei Installation und Erstinbetriebnahme, damit Ihre Lösung ab Tag eins reibungslos läuft.
Scanreco-aftersales-support

Schritt 4 – After-Sales

Kontinuierlicher Support & Weiterentwicklung

Mit der Entwicklung von Märkten und Kundenanforderungen müssen sich auch Maschinenkonfigurationen anpassen. Ob Feinabstimmung von Spezifikationen, Aktualisierung der Softwarelogik oder vollständige Überprüfung des Hardware-Layouts—unser globales Expertennetzwerk ist bereit zu helfen. Mit Niederlassungen und Systemintegratoren weltweit bleiben wir Ihr „glokaler“ Partner—nah vor Ort und mit globalem Know-how für nahtlose Abläufe.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu G2 PWM

Technische Informationen
  • Plattform: G2B
  • Abmessungen: (BxHxT) 233 x 205 x 77 mm
  • Gewicht 1,2 kg
  • Stromversorgung: 12 oder 24 VDC
  • Schutzgrad: IP65
  • Sicherung intern: 10 Ampere
  • Überlastschutz: Ja, maximal 33 VDC (Sicherung brennt durch)
  • Stromaufnahme: 40 mA (inaktiv), 60 mA + externe Betriebslast
  • Analoge Ausgänge: 8 bidirektionale PWM-Ausgänge (insgesamt 16 Ausgänge miteinander verbunden/gepaart)
  • Programmierbarer Ausgangsstrombereich: 100 – 2500 mA, programmierbare Ditherfrequenz, kurzschlussfest, überlastgeschützt
  • Digitalausgänge 14 digitale Ausgänge verfügbar (wobei 1 kombinierter Eingang/Ausgang ist), kurzschlussfest, überlastgeschützt, max. 1,8 Ampere Last/Ausgang
  • Ausgang des Ablassventils: Kurzschlussfest, Überlastschutz, max. 2 A Last.
  • Digitaleingänge: 4 digitale Eingänge verfügbar (wobei 1 kombinierter Ein-/Ausgang ist)
  • CAN-Bus: CANopen
  • Funkfrequenzen: 433 MHz, 915 MHz, 2,4 GHz
  • Umgebungstemperatur: -25 °C bis +70 °C
