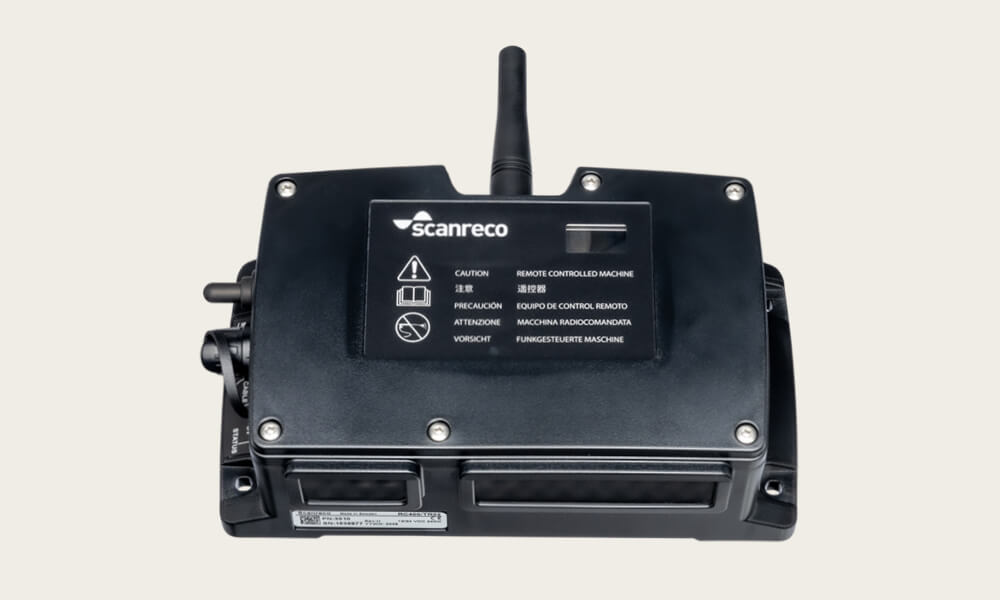

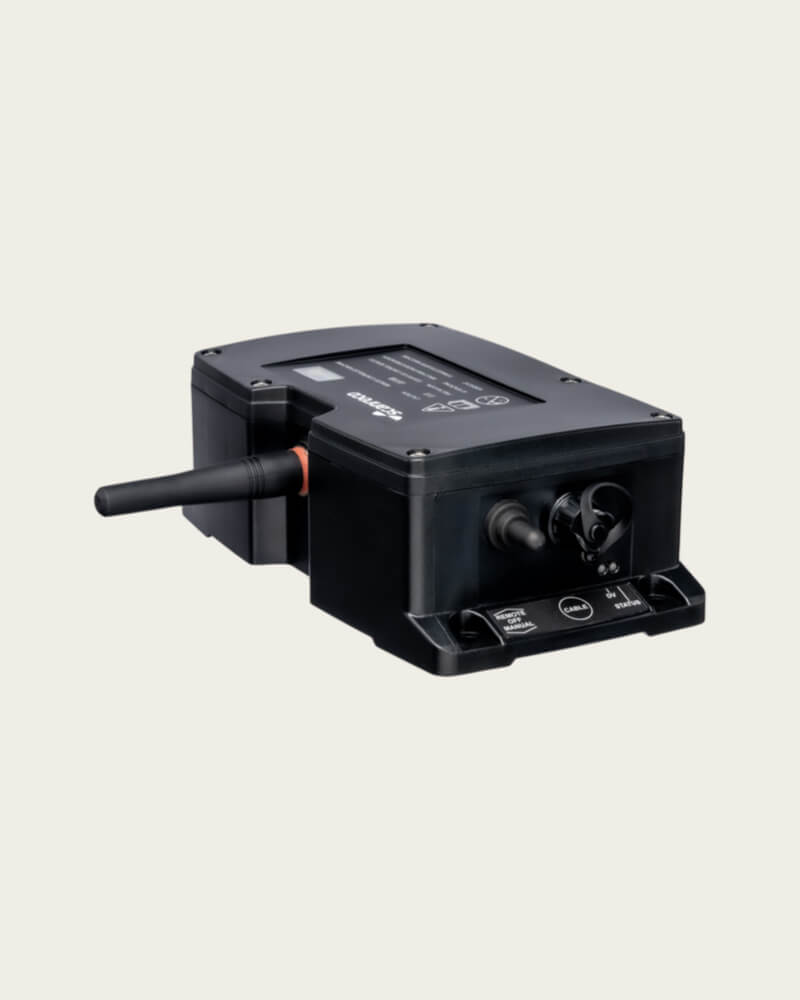

G4 PWM

Proportionalsteuerung abgestimmt auf Handy -Sender

Der G4 PWM Empfänger bietet die gleiche bewährte Haltbarkeit und Funktionalität wie unsere G2-Reihe – jedoch mit weniger Ausgängen, was ihn zur perfekten Ergänzung für Handy -Sender macht. Wenn Sie nach einer kostengünstigen, zuverlässigen Lösung für einfachere Vorgänge suchen, bietet G4 PWM proportionale Ausgänge und digitale Ausgänge/Eingänge sowie eine CAN-Open- Schnittstelle in einem robusten, leicht zu integrierenden Paket.

image - 2025-03-14T100411.420

Perfekte Passform

Kompatibilität mit Handy

Koppeln Sie den G4 PWM Empfänger nahtlos mit dem Handy-Sender für ein tragbares, Handgerät Erlebnis.  Diese enge Integration vereinfacht die Bereitstellung und gewährleistet eine robuste Kommunikation für Aufgaben, die eine praktische Steuerung mobiler Hydraulikgeräte von unterwegs erfordern.
image - 2025-03-14T100411.420

Ventilsteuerung

Proportionale Ausgänge

Verwalten Sie bis zu 6 Proportionalkanäle, um eine reibungslose, präzise Ventilsteuerung ohne unnötige Komplexität zu erreichen. Durch die Konzentration auf wesentliche proportionale Funktionen eignet sich der G4 PWM für Anwendungen, bei denen Zuverlässigkeit gefragt ist, die aber keine große Anzahl von Ausgängen benötigen.
image - 2025-03-14T100411.420

schnelle Bereitstellung

Flexible Kalibrierung

Kombinieren Sie ein wetterfestes, stoßfestes Gehäuse mit intuitiver Verkabelung und integrierten Kalibrierungsregistern. Dies bedeutet, dass der Empfänger nicht nur rauen Außenbedingungen standhält, sondern auch Ihren Konfigurationsprozess verkürzt – was die Entwicklungszeit verkürzt und eine schnellere Bereitstellung vor Ort ermöglicht.

Empfänger

Warum G4 PWM wählen?

Für OEMs, die eine einfachere, aber nicht weniger robuste proportionale Lösung benötigen, bietet der G4 PWM Empfänger ein ausgewogenes Verhältnis zwischen Zuverlässigkeit, Erschwinglichkeit und Komfort. Durch die Konzentration auf wesentliche proportionale Ausgänge sowie die Kompatibilität mit CANopen- und Handy -Sendern wird der Hardware Overhead reduziert, während gleichzeitig die Sicherheits- und Leistungsstandards eingehalten werden, die Sie von Scanreco erwarten.

Kompakte Funktionalität

Weniger Ausgänge bedeuten weniger Komplexität – ideal für kleinere Servicekräne oder andere Anwendungen mit wenigen Funktionen oder kürzeren Betriebsaufgaben .

Bewährte Technologie

Basierend auf jahrzehntelanger Erfahrung in der Funksteuerung und getestet, um dem täglichen Einsatz in verschiedenen mobilen Hydraulikanwendungen standzuhalten .

Funktionelle Sicherheit

Mit der Sicherheitsstufe PL d (ISO 13849) erfüllt der G4 PWM Empfänger strenge Sicherheitsstandards und unterstützt einen zuverlässigen Betrieb.

Globaler Marktzugang

Arbeitet mit 433 MHz oder 915 MHz   Frequenzen , wodurch es für einen großflächigen geografischen Einsatz ohne größere Designänderungen geeignet ist.

Kompatibel mit diesen Sendern

  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Sender

Handy

Ergonomisches Handgerät für einfachere Aufgaben, leicht zu handhaben

Mehr lesen

Scanreco als partner

Ein einfacher Prozess

Consultation-support-Scanreco

Schritt 1 – Beratung

Ihre individuellen Anforderungen verstehen

Starten Sie mit einem detaillierten Beratungsgespräch mit unserem Team. Wir besprechen Ihre spezifischen betrieblichen Anforderungen, Herausforderungen und gewünschten Funktionen, um die ideale Funkfernsteuerungs-Lösung für Ihre Ausrüstung zu konfigurieren.
Configuration_scanreco_system_cropped

Schritt 2 – Bewertung

Ihre Lösung prüfen & finalisieren

Anschließend erhalten Sie eine detaillierte Spezifikation mit Zeichnungen, technischen Daten, Preisen und Lieferzeiten. Sobald das Design final ist, können Sie eine Pilotversion für Praxistests bestellen, um die Performance zu bewerten. Diese Transparenz zeigt, ob Anpassungen nötig sind oder das Projekt fortfahren kann—damit die finale Konfiguration Ihren Zielen entspricht
receiver on machine

Schritt 3 – Lieferung

Nahtlose Implementierung vor Ort

Wenn Ihr kundenspezifisches System eintrifft, packen Sie es aus und prüfen Sie, ob alles dem vereinbarten Design entspricht. Ob kompletter Belly-Pack-Sender oder kompakter Handsender—unser Team begleitet Sie bei Installation und Erstinbetriebnahme, damit Ihre Lösung ab Tag eins reibungslos läuft.
Scanreco-aftersales-support

Schritt 4 – After-Sales

Kontinuierlicher Support & Weiterentwicklung

Mit der Entwicklung von Märkten und Kundenanforderungen müssen sich auch Maschinenkonfigurationen anpassen. Ob Feinabstimmung von Spezifikationen, Aktualisierung der Softwarelogik oder vollständige Überprüfung des Hardware-Layouts—unser globales Expertennetzwerk ist bereit zu helfen. Mit Niederlassungen und Systemintegratoren weltweit bleiben wir Ihr „glokaler“ Partner—nah vor Ort und mit globalem Know-how für nahtlose Abläufe.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu G4 PWM

Technische Informationen
  • Platform: G4
  • Abmessungen (BxHxT):
    233 x 205 x 77 mm (Höhe inkl. Antenne)
  • Gewicht 1,2 kg
  • Stromversorgung: 12 oder 24 VDC
  • Schutzgrad IP65

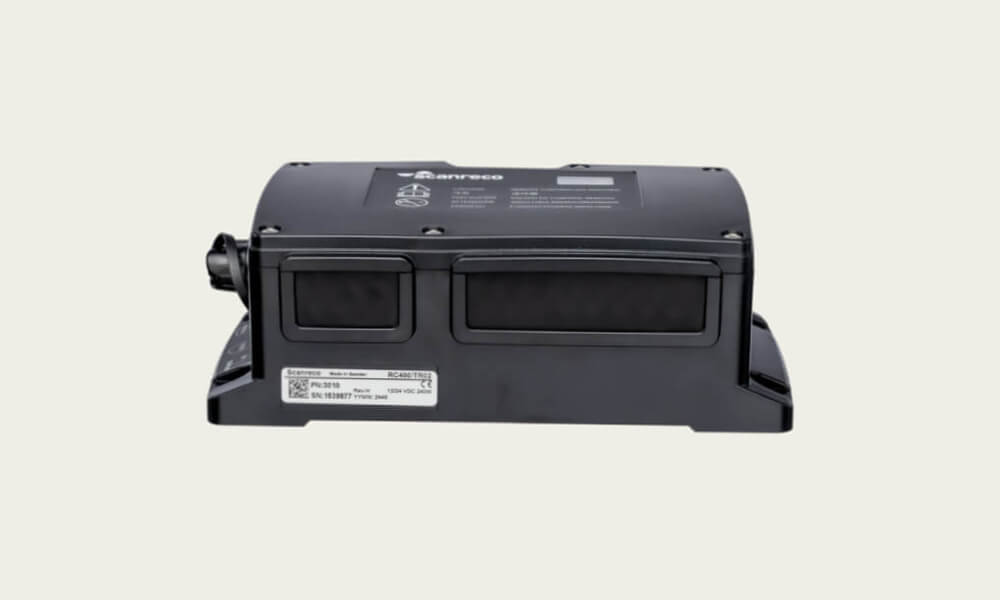

  • Kabelschnittstelle: Anschlussklemmen
  • Sicherung intern: 10 Ampere
  • Überlastschutz: Ja, maximal 33 VDC (Sicherung brennt durch)
  • Stromaufnahme: 40 mA (inaktiv), 60 mA + externe Betriebslast
  • Analoge Ausgänge: 6 bidirektionale PWM-Ausgänge (insgesamt 12 Ausgänge miteinander verbunden/gepaart)
  • Programmierbarer Ausgang: Strombereich 100 – 2500 mA,programmierbare Ditherfrequenz, kurzschlussfest, überlastgeschützt
  • Digitalausgänge: 6 digitale Ausgänge verfügbar, kurzschlussfest, überlastgeschützt, max. 1,8 Ampere Last/Ausgang
  • Auslassventilausgang: Kurzschlussfest, Überlastschutz, max. 2 A Last.
  • Digitaleingänge: 2 digitale Eingänge verfügbar (zur Verwaltung der Geschwindigkeitseinstellung)
  • CAN Bus: CANopen
  • Funkfrequenz: 433 MHz oder 915 MHz
  • Umgebungstemperatur: -25 °C bis +70 °C
