Elektrohydraulische Module nachrüsten

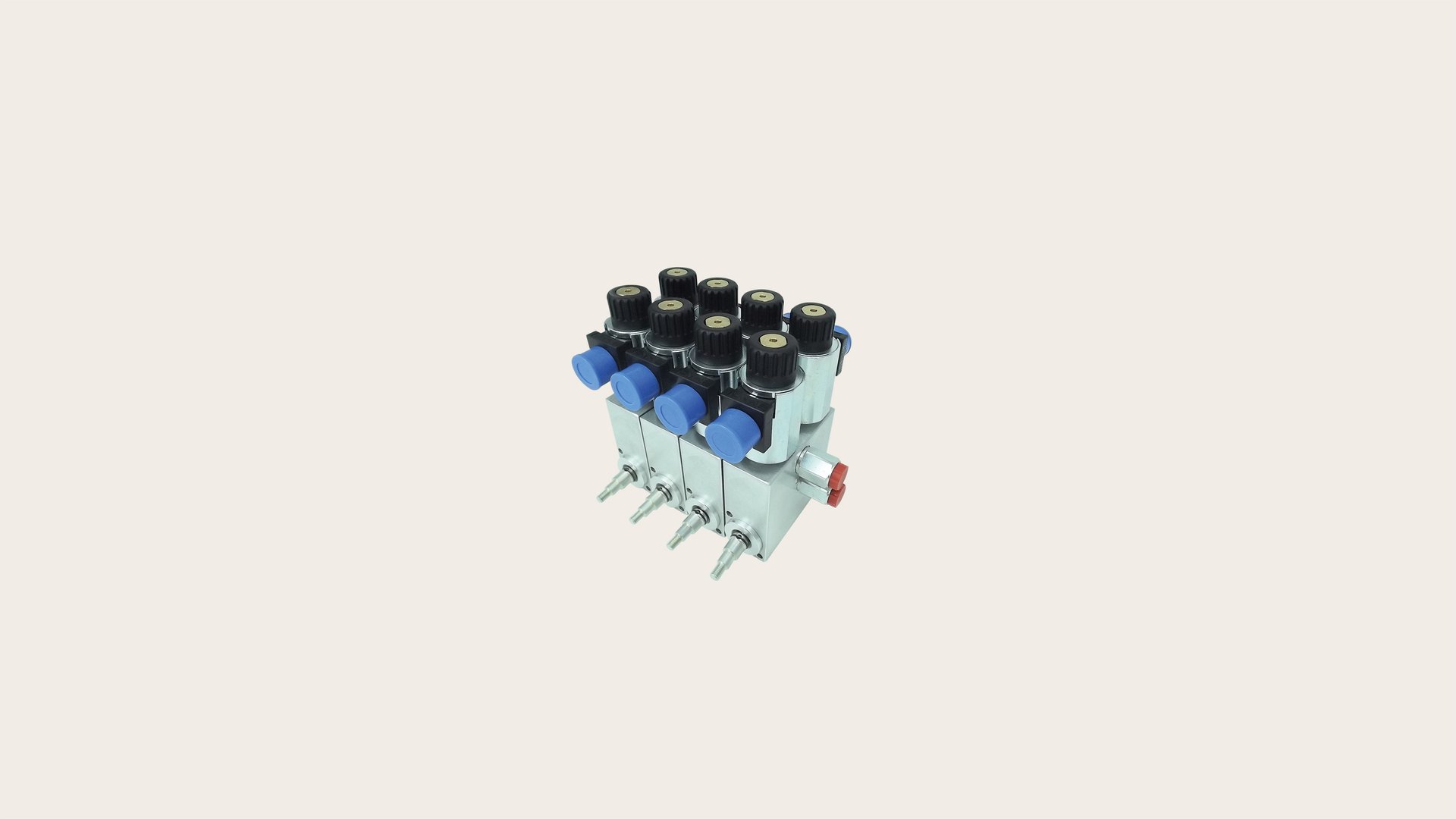

HCD-SD Antriebe für Hydrocontrol- und Walvoil-Handventile

Diese nachrüstbaren elektrohydraulischen Module für den Direktanbau an HCD- (HYDROCONTROL) und SD- (WALVOIL) Hydraulikventile ermöglichen die Fernsteuerung von Maschinen, die mit diesen Arten von manuellen Hydraulikventilen ausgestattet sind.

Jedes Modul innerhalb des HCD-SD Blocks kann eine proportionale Funktion steuern. Durch die direkte Montage auf der Rückseite des Hydraulikventils ist eine präzise Montage auch bei beengten Platzverhältnissen gewährleistet, wodurch das Risiko eines möglichen späteren mechanischen Spiels effektiv eliminiert wird.

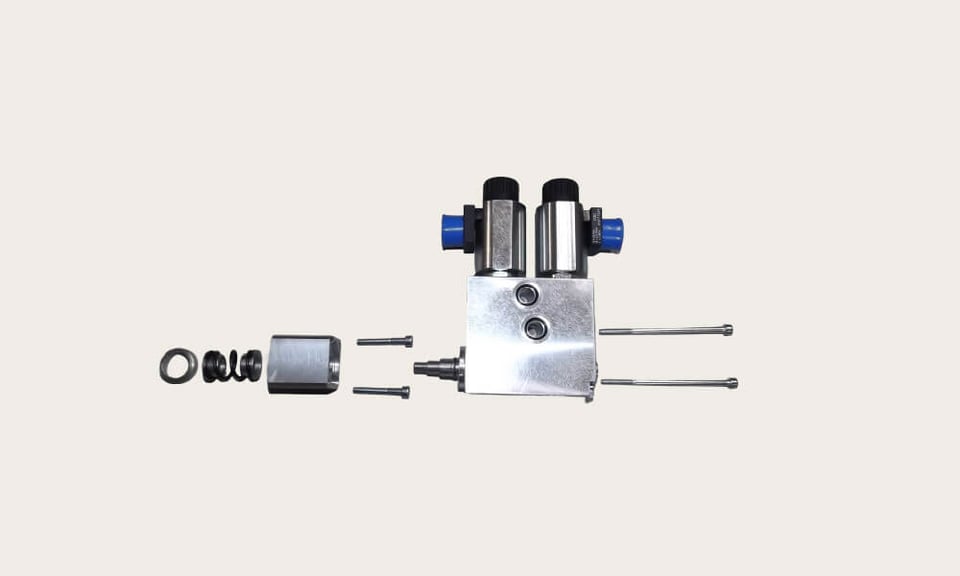

Der Servosteuerblock HC-SD besteht aus modularen Hydraulikkolben, die elektrisch von einem Paar Proportionalventilen mit mechanischer Rückkopplung gesteuert werden. Die hohe Zuverlässigkeit des Produkts beruht auf sorgfältiger Konstruktion und einem Produktionsprozess, bei dem fortschrittliche Technologien zum Einsatz kommen.

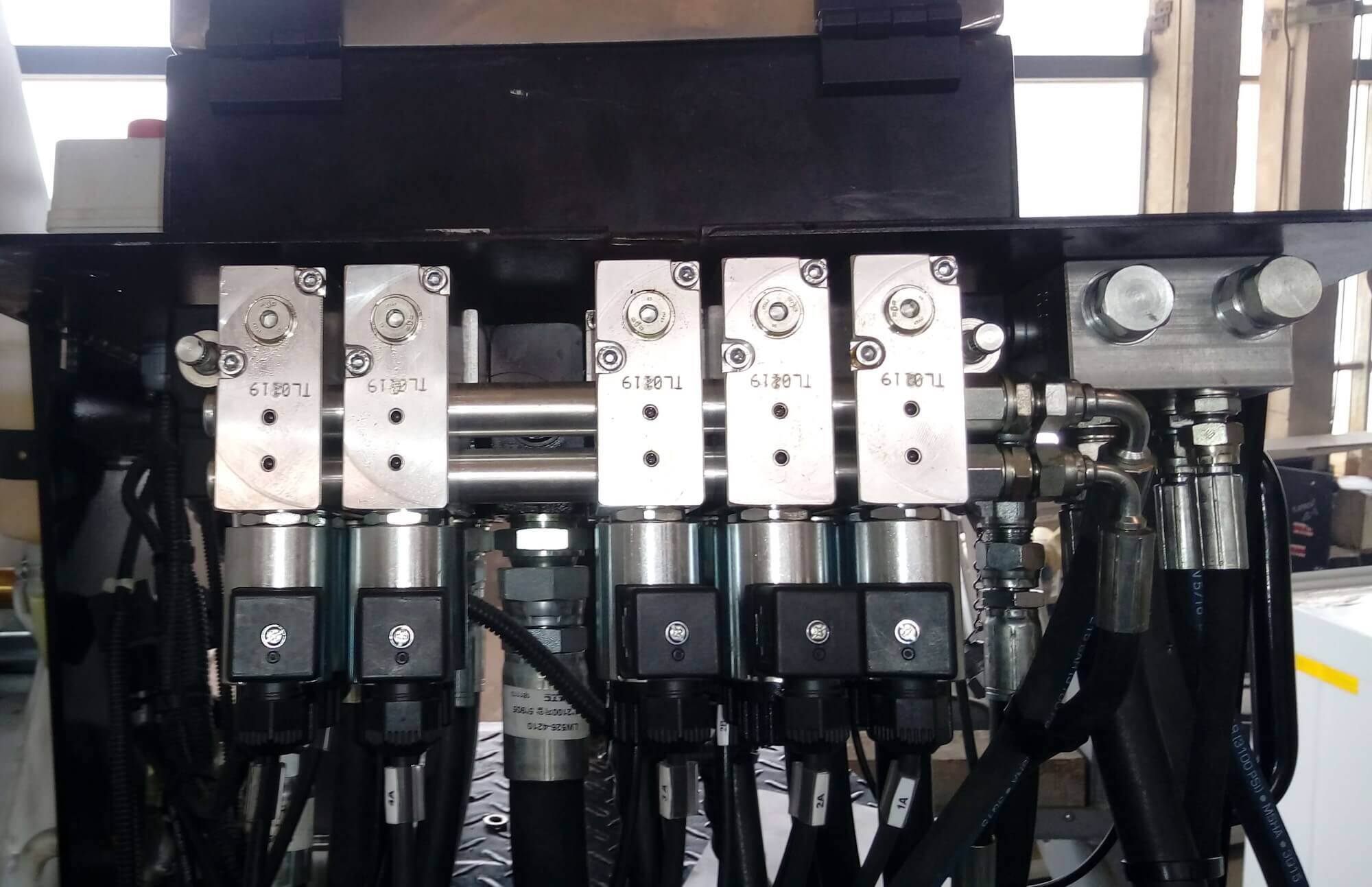

Durch den Einbau dieses Blocks wird ein manuelles Hydraulikventil um die Möglichkeit einer Fernsteuerung, wahlweise per Kabel oder Funk, erweitert.

Das Design des Blocks ist auf den direkten Anschluss an die Rückseite des Ventils zugeschnitten und ermöglicht eine präzisere Maschinensteuerung im Vergleich zu herkömmlichen Nachrüstinstallationen mit doppelten Steuerstangen. Es sind zusammengebaute Bänke mit bis zu 8 Funktionen ohne Lücken zwischen den Abschnitten erhältlich.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu HCD-SD

Technische Informationen
  • Stromversorgung: 12 V oder 24 V
  • Arbeitsstrombereich: 600 - 1600 mA (12 V) / 230 - 830 mA (24 V)
  • Frequenz: 60 Hz
  • Arbeitstemperaturbereich: -20 - +60 °C
  • Feedback: Umgebungseinflüsse
  • Flüssigkeitstyp: Mineralöl 10 - 200 cSt
  • Filtration: 10 Mikron
  • Maximaler Blow-by: 100 cm³/Minute
  • Maximaler Betriebsdruck: 30 bar
  • Maximaler Schub: 1300 N (bei 30 bar)
  • Gewicht (je Abschnitt): ca. 1,6 kg
  • Abmessungen: Siehe technisches Datenblatt
  • Anschlüsse: G1/4" BSPP
