Proportionaler Ventilblock

MOD 10: Flexible Nachrüstlösung für Autokräne mit manuellen Steuerventilen

Unser proportionaler Servosteuerblock MOD10 wurde entwickelt, um die Fernsteuerung aller Maschinentypen zu ermöglichen, die mit manuellen Steuerventilen ausgestattet sind. Diese nachträgliche Integration kann beispielsweise über eine Funk- oder Kabelfernbedienung erfolgen.

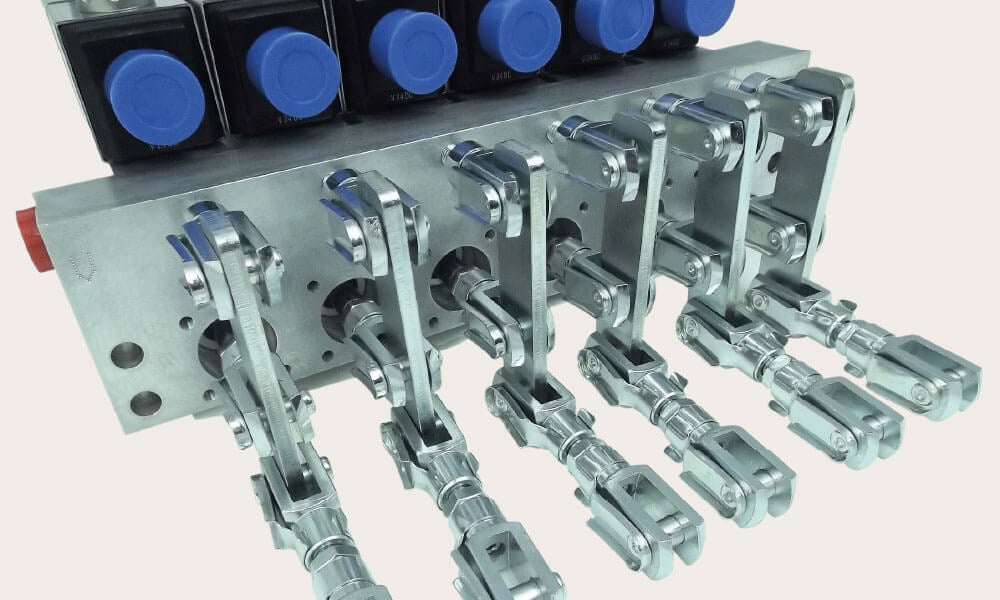

Jede Servosteuerung besteht aus einem Block modularer Hydraulikkolben mit mechanischer Rückkopplung, die über ein Paar proportionaler Elektroventile gesteuert werden.

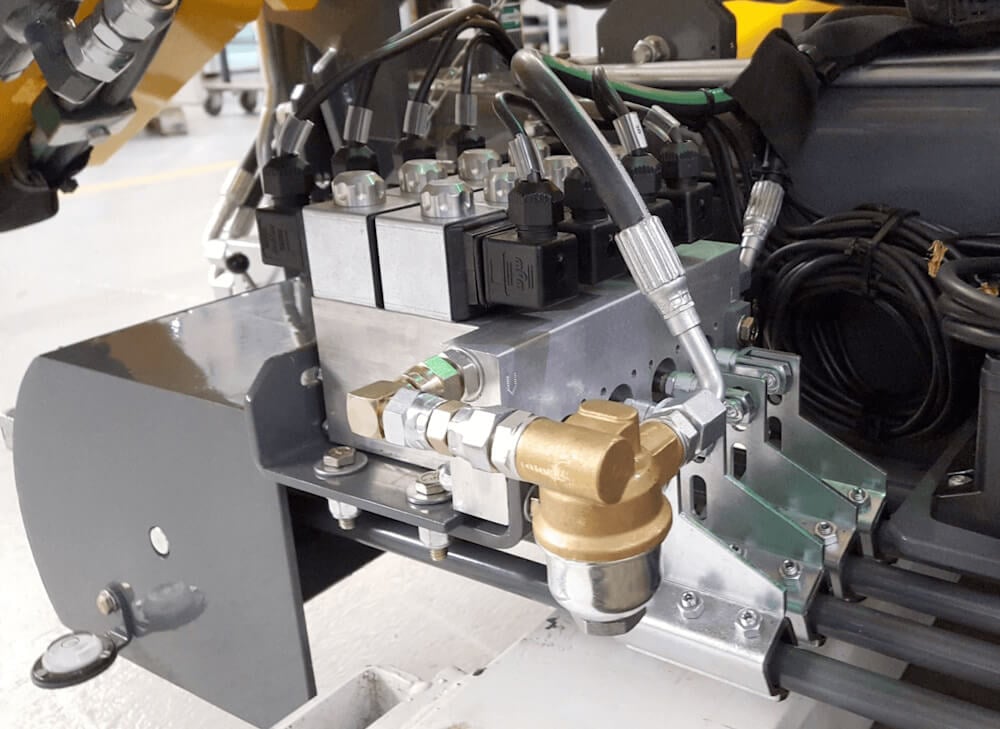

Die Installation unserer proportionalen Hydraulikblöcke MOD10 an doppelten Steuergestängen gewährleistet die Kompatibilität mit allen Maschinentypen. Im Wesentlichen dient MOD10 als proportionales Bedienelement, das die Fernsteuerung von Hydraulikventilen ermöglicht.

Ein wesentlicher Vorteil dieser Lösung besteht darin, dass sich eine manuell betriebene Maschine problemlos in eine Maschine umwandeln lässt, die per Funkfernbedienung gesteuert werden kann, ohne den Haupthydraulikkreislauf zu verändern.

Die manuelle Steuerung bleibt weiterhin voll funktionsfähig und kann jederzeit genutzt werden.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu MOD10

Technische Informationen
  • Stromversorgung: 12 V oder 24 V
  • Arbeitsstrombereich: 600 - 1400 mA (12 V) / 300 - 700 mA (24 V)
  • Frequenz: 50 Hz
  • Arbeitstemperaturbereich: -20 - +60 °C
  • Anschlüsse: DIN 43650 A
  • Mechanischer Hub: ±13 mm (±20 mm mit montiertem Hubverstärker)
  • Feedback: Umgebungseinflüsse
  • Flüssigkeitstyp: Mineralöl 10 - 200 cSt
  • Maximaler Blow-by: 100 cm³/Minute
  • Maximaler Betriebsdruck: 30 bar
  • Maximaler Schub: 1300 N (bei 30 bar)
