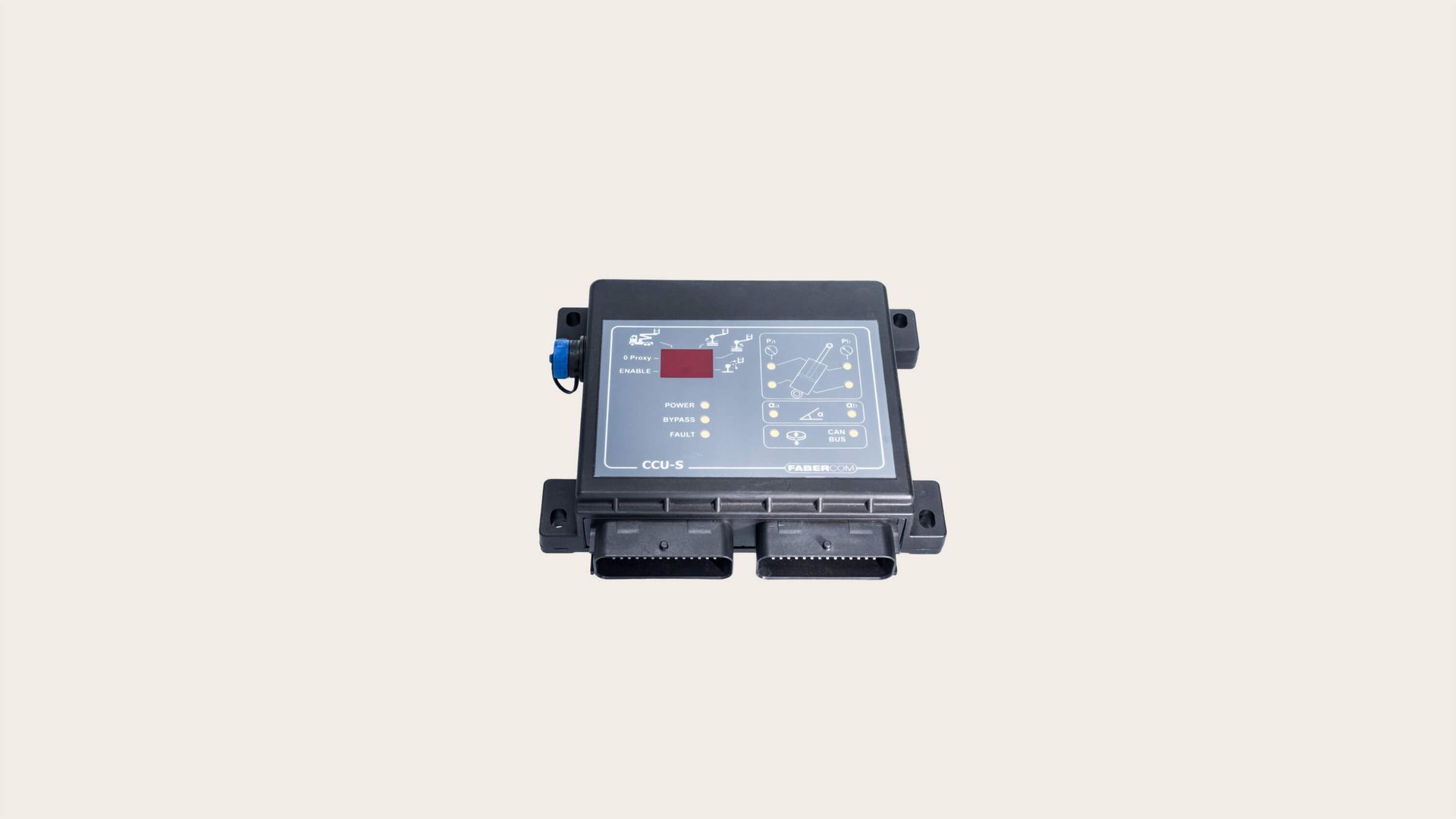

Product page_Hero image_Scanreco_CCU-S

Lastbegrenzung für Arbeitsbühnen

Ein Momentbegrenzer, viele Funktionen zur Steuerung Ihrer Maschine: CCU-S Lastbegrenzung für Arbeitsbühnen

Unsere CCU-S ist ein integriertes Moment-Begrenzergerät für Hubarbeitsbühnen, das mehrere Schlüsselfunktionen einer auf einem Fahrzeug oder LKW installierten WMB steuert. Es enthält eine Platine mit zwei Mikroprozessoren, die eine erweiterte Steuerung der Maschine über ein einziges Gerät ermöglichen.

Die CCU-S vereint mehrere wichtige Funktionen, darunter eine Schnittstelle für Ablassventile, eine Arbeitsbereichsbegrenzung, eine Lastbegrenzung, Abstützungen und eine Rotationssteuerung.

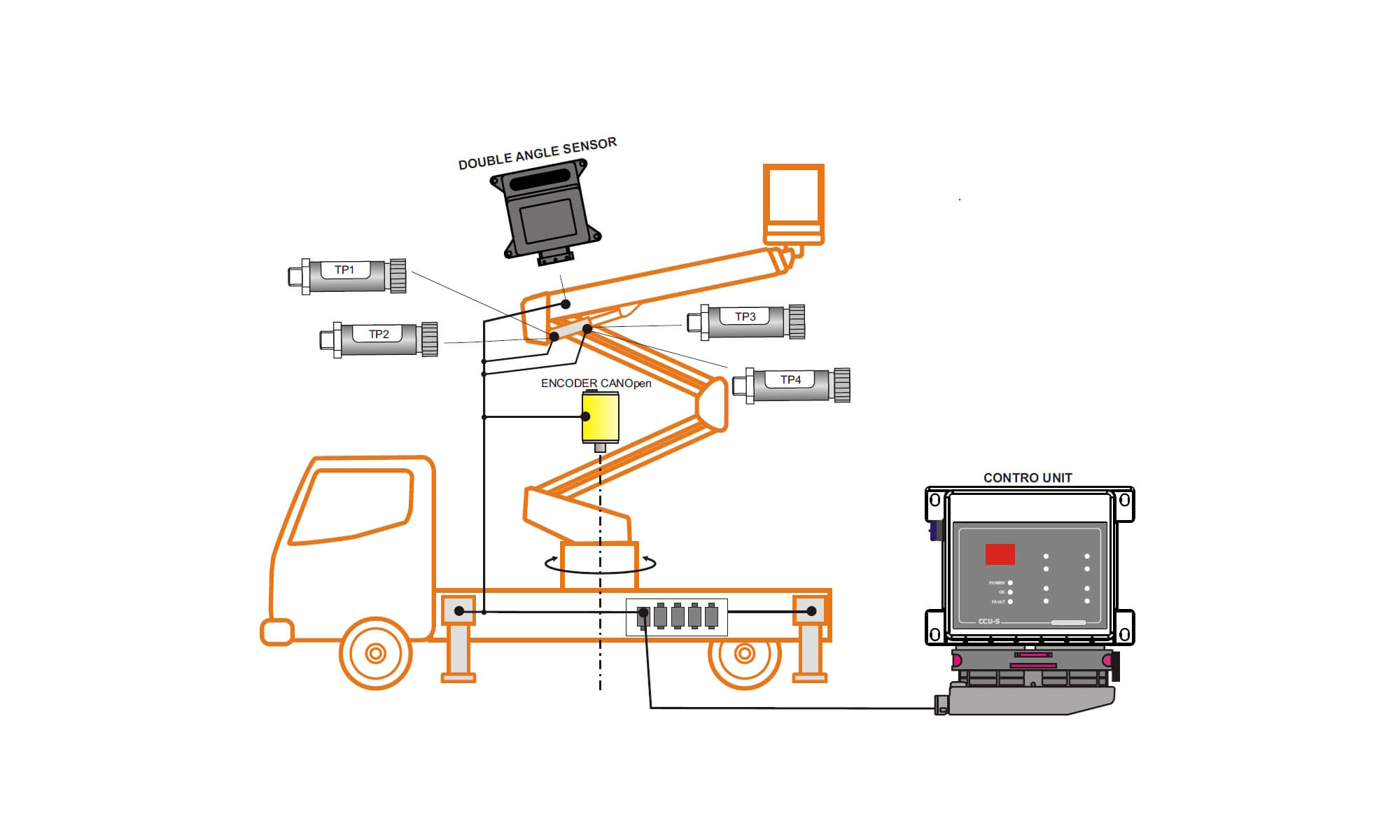

Eines der Hauptmerkmale der CCU-S ist ihre Fähigkeit, die Ausleger mithilfe redundanter Mikroschalter zu überwachen und so die Zuverlässigkeit zu gewährleisten. Außerdem prüft es die Drehung der Plattformsäule durch Auslesen eines CAN-Encoders und ermöglicht so eine präzise Steuerung.

Die Einheit umfasst zwei Differenzdrucksensoren für den Heber am Hauptausleger und misst den Neigungswinkel des Hauptauslegers an zwei Stellen, was die Sicherheit und Genauigkeit erhöht.

Das Gerät ist mit einem 56-poligen FCI-Anschluss für Kraftfahrzeuge ausgestattet und durch die Schutzart IP 68 geschützt, was Langlebigkeit und Zuverlässigkeit in rauen Umgebungen gewährleistet. Ein zentraler Schwerpunkt liegt auf der Sicherheit. Zur Steuerung des Ablassventils wurden Sicherheitsausgänge gemäß Kategorie 3 (EN 13849) entwickelt.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu CCU-S

Technische Informationen
  • Stromversorgung: 12 oder 24 VDC ±20 %
  • Stromaufnahme: 300 mA + Ausgangslast (7,5 A Sicherung)
  • Arbeitstemperaturbereich: -20 - +70 °C
  • Ausgangsstrom: Max. 2,5 A für jeden Ausgang (maximaler Gesamtausgangsstrom 7,0 A)
  • Schutzgrad IP65
  • Abmessungen der Steuereinheit: 180 x 154 x 39 mm (Höhe inkl. Antenne)
  • Gesamtmaße (mit Stecker): 180 x 190 x 39 mm (Höhe inkl. Antenne)
  • Maximaler Strom im Ablassventilkreis (Pin 15-16): 8 A (in diesen Schaltkreisen muss eine externe Sicherung installiert werden, um sie vor Kurzschlüssen zu schützen. Die Sicherung muss vom geeigneten Typ sein, um den maximalen Strom zu begrenzen.)
