PWM-Regler

STU: Kombinieren Sie Joysticks, Funkfernbedienungen und mehr mit unserem konfigurierbaren PWM-Regler mit CAN-Schnittstelle

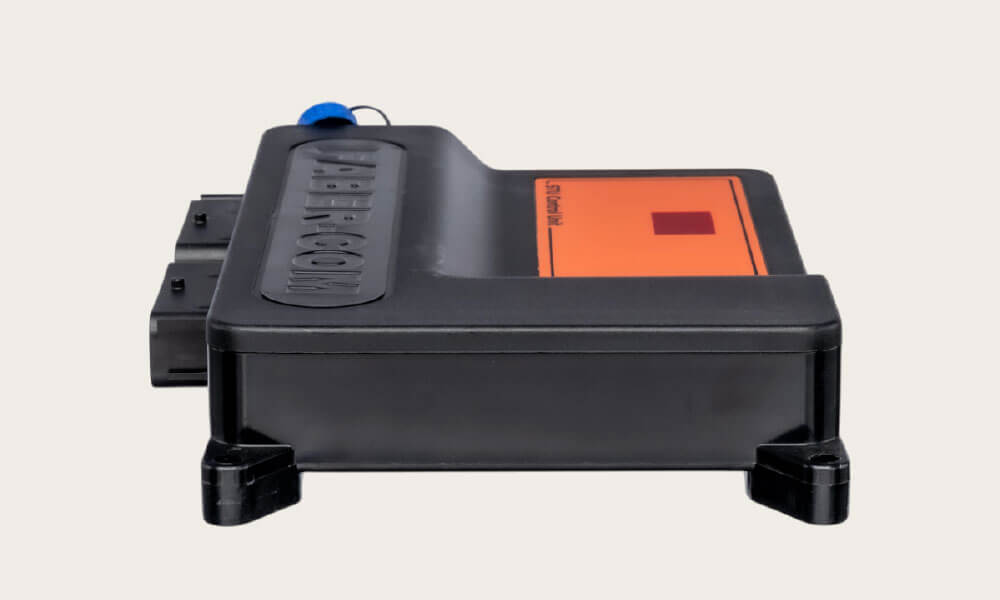

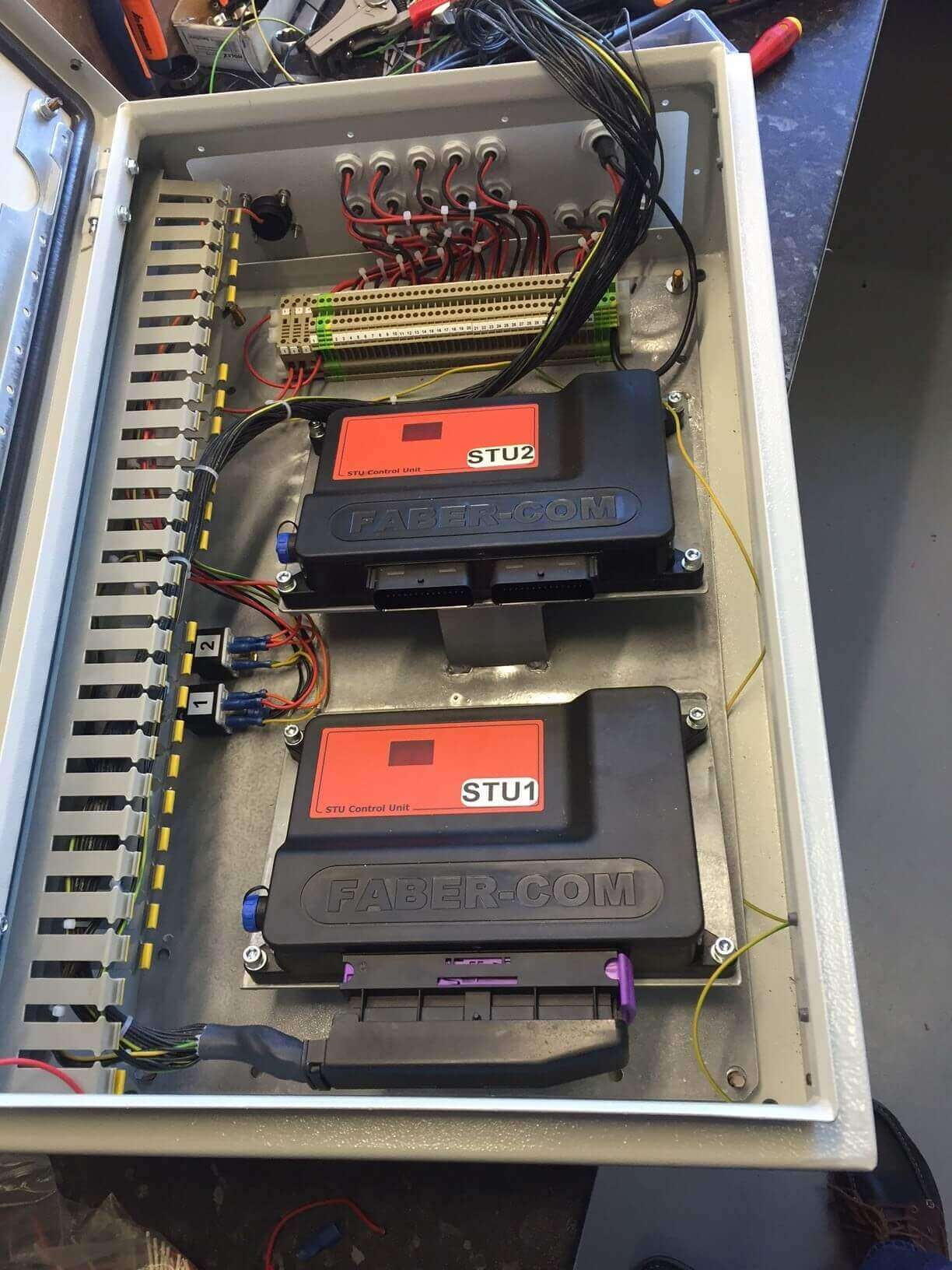

Die STU-PWM-Proportionalsteuerkarte regelt Magnetventile und steuert bis zu 8 Module mit 8+8 PWM-Ausgängen über analoge Eingangssignale (0 bis 5 V). Sie bietet außerdem eine stabilisierte 5-V-Versorgung für potentiometrische Joysticks.

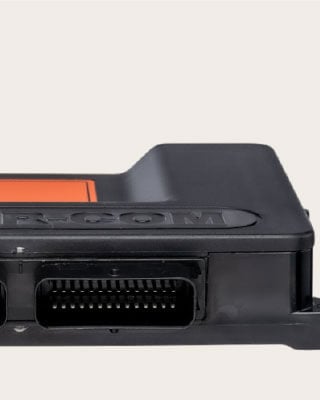

Die Karte umfasst 8 analoge Eingänge, eine CAN-Bus-Schnittstelle, 1 Aktivierungseingang für das Bedienfeld, 2 Aktivierungseingänge, 1 zur Auswahl der NIEDRIGEN/HOCH-Geschwindigkeit (optional) und 3 EIN/ AUS -Eingänge zur direkten Steuerung.

erfügt über 8+8 PWM-Ausgänge für Magnetventile, einen DUMP VALVE-Ausgang zur Steuerung des Hydraulikdrucks, einen FAULT-Ausgang zur Fehleranzeige sowie 3 EIN/AUS-Ausgänge.

Zu den wichtigsten Funktionen gehören eine einstellbare PWM-Frequenz, Ausgangsströme, Anstiegs-/Abfallzeitrampen und optionale Geschwindigkeitseinstellungen. Das ABLASSVENTIL verfügt über eine programmierbare Verzögerung, um Druckspitzen zu verhindern.

Zu seinen Sicherheitsfunktionen gehören programmierbare Totzonen, Hubwege und Schwellenwerte sowie rückkopplungsgesteuerte Relais und Fehlermeldung über den FAULT-Ausgang.

Lassen Sie uns auf die Einzelheiten eingehen.

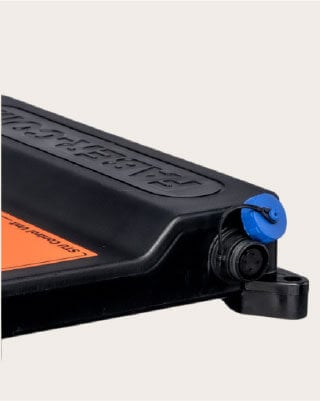

Technische Informationen zu STU

Technische Informationen
  • Versorgungsspannung: 10 - 30 VDC (innere 5x20 8A Sicherung Typ F8A)
  • Stromaufnahme: 300 mA + Lastausgänge (max. 7,5 A)
  • Versorgung für externe Potentiometer: +5V - max. Strom 50 mA
  • Arbeitstemperaturbereich: -20 - +70 °C
  • PWM-Mindeststrombereich: von 100 bis 2500 mA
  • Maximaler PWM-Strombereich: von 100 bis 2500 mA
  • PWM-Frequenz: 50-60-70-85-100-125-150-200-250-300 Hz
  • CAN-Bus-Leitungen: 1
  • Maximaler Strom der EIN/ AUS -Ausgänge: 2500 mA (700 mA für FAULT-Ausgang)
  • Impedanz der analogen Eingänge: 11 KOhm gegen 2,5 V
  • Gesamtabmessungen mit montiertem Stecker: 256 x 210 x 45 mm (Höhe inkl. Antenne)
  • Bohrerabstand: 242 x 142 mm / 9,5 x 5,6 (n. 4 Löcher mit 6 mm Durchmesser)
