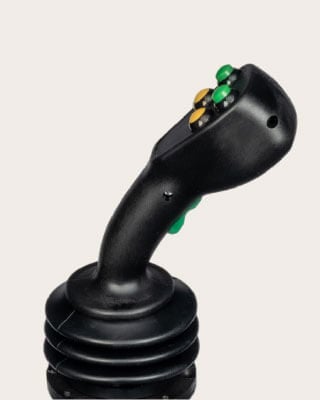

Mehrachsen-Joysticks

JP/JS/JC: Ihre maßgeschneiderten elektronischen Mehrachsen-Joysticks mit PWM-, Spannungs- oder CAN-Bus-Ausgängen

Unsere proportionalen, mehrachsigen Joysticks sind für eine Vielzahl von Anwendungen konzipiert, die eine einfache und zuverlässige Benutzeroberfläche für die Steuerung mobiler Maschinen erfordern.

Das JS-Modell mit Signalausgängen (auch in ratiometrischer Version erhältlich) kann beispielsweise in Verbindung mit einer Logiksteuereinheit (SPS) oder einem Leistungssteuergerät (PWM-Regler) verwendet werden.

Die JP-Version mit PWM-Ausgängen kann hydraulische Steuerventile direkt steuern und dient oft als einzige Steuereinheit für die gesamte Maschine.

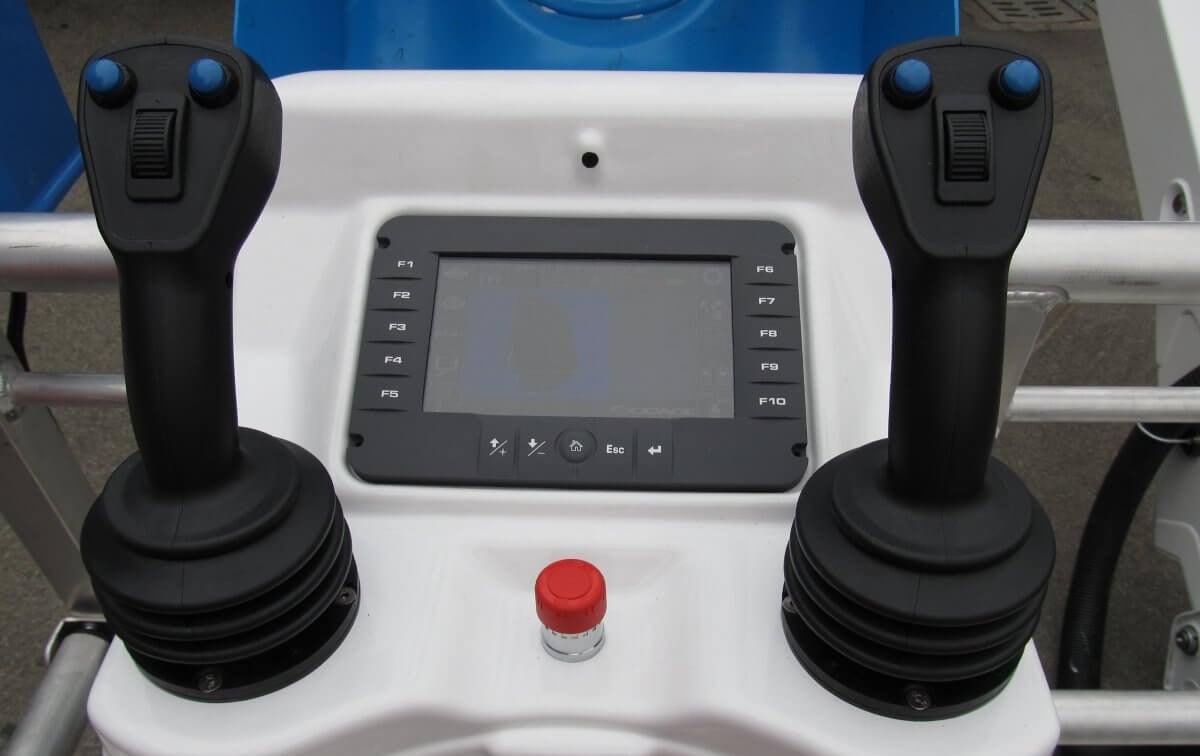

Das JC-Modell überträgt stattdessen Steuersignale über ein CAN-Bus-Netzwerk.

Die Steuerelektronik ist untergebracht und versiegelt, um eine hohe Lebensdauer zu gewährleisten. Joystick-Bewegungen werden durch redundante Hall-Sonden erkannt, die das von permanenten Ferromagneten erzeugte Magnetfeld messen und so eine langlebige Lösung bieten.

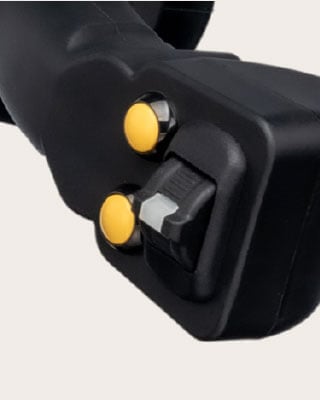

Die Konfiguration und Kalibrierung dieser Joysticks sind einfach, sodass sie an verschiedene Anwendungen angepasst werden können. Verschiedene Grifftypen mit vollständig anpassbaren Drucktastenfeldern sind erhältlich, um allen Anwendungsanforderungen gerecht zu werden.

Zu den verfügbaren Funktionen gehören: „virtuelles Kreuz“ zur Begrenzung diagonaler Bewegungen, einstellbare Ausgangskurven, ein kapazitiver Totmannschalter, ein einstellbarer Totbereich für jede Achse und Hilfsausgänge, die durch eine benutzerdefinierte Logik aktiviert werden. Zu den weiteren Optionen gehören Geschwindigkeitseinstellungen, ein Auslassventilausgang mit verzögerter Abschaltung und die Möglichkeit, Maschinen mit Ketten mit Joystickbewegungen nach oben/unten und links/rechts zu steuern.

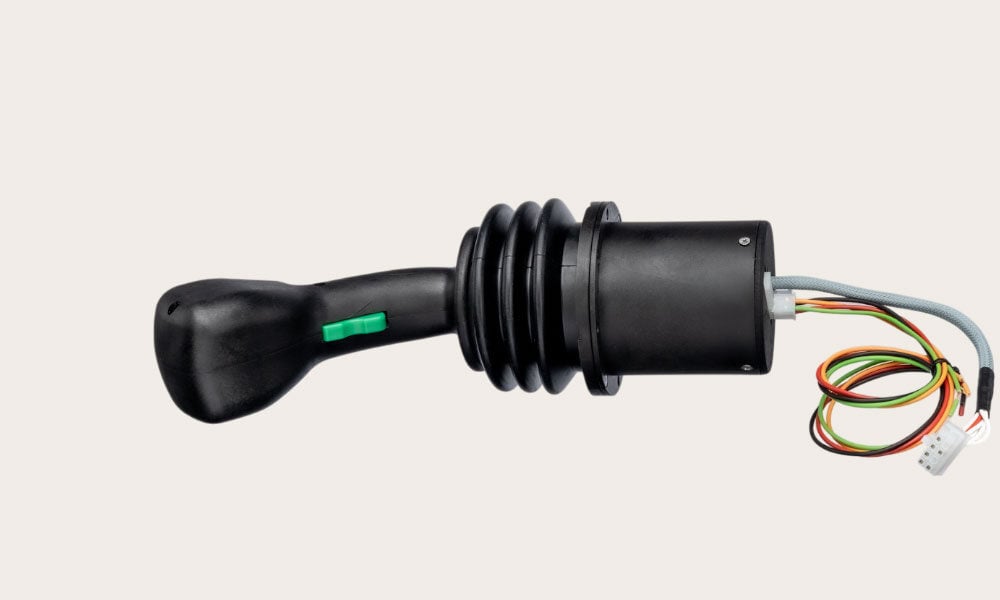

Alle Modelle verfügen über eine serielle Schnittstelle für die Konfiguration und Kalibrierung über unseren einfachen seriellen Schnittstellenadapter. Alle unsere Joysticks sind mit einem 50 cm langen, absteckbaren Kabeln ausgestattet. Eine kundenspezifische Verkabelung ist jedoch auf Anfrage auch erhältlich.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu unseren Mehrachsen-Joysticks

Technische Informationen
  • Versorgungsspannung: 10/30 VDC
  • Daumenrad-Eingangssignal: Bereich 0,5 V — 4,5 V
  • Arbeitstemperaturbereich: -40 - +70 °C
  • Größe der Unterplatte: Durchmesser 80 mm — Tiefe 90 mm
  • Arbeitswinkel: +/- 18 Grad
  • Maximale Kraft am Griff: 800 N
  • Erforderliche Kraft für den vollen Hub: 14 N (optional 7 N)
  • Elektromagnetische Verträglichkeit (EMC): EN 13309 - EN ISO 14982
  • Schutzgrad: IP65
  • Gewicht (ca.): 1150 g
