G2 PWM Extended

Modulation à largeur d’impulsion avec options de sortie supplémentaire

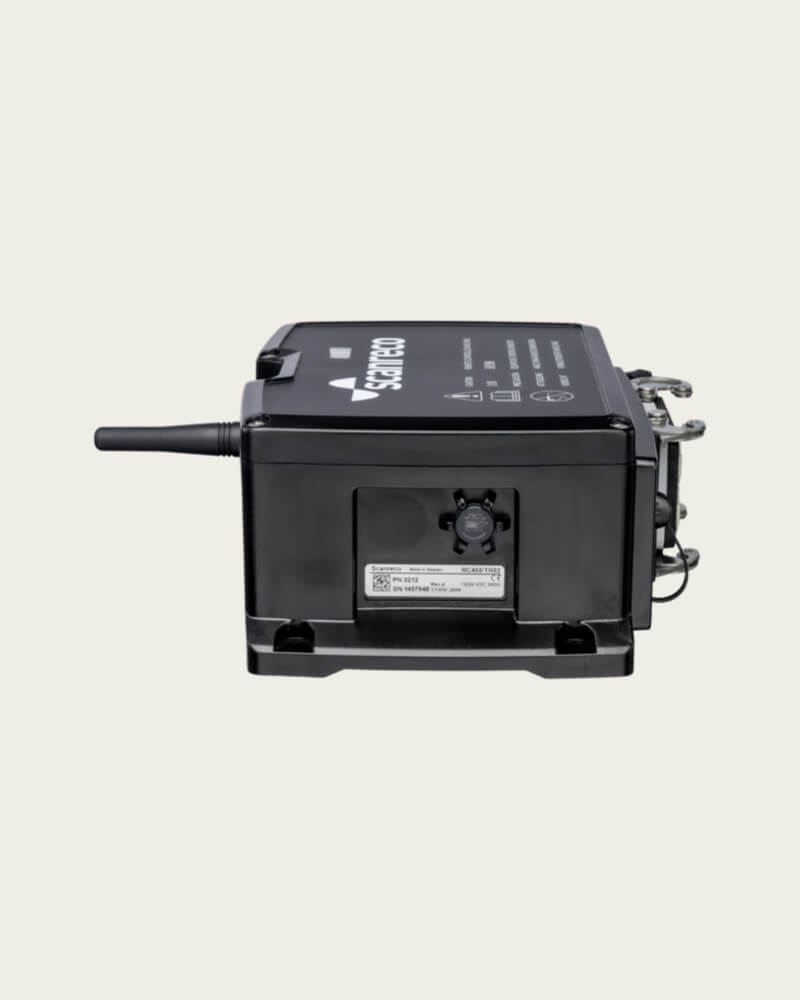

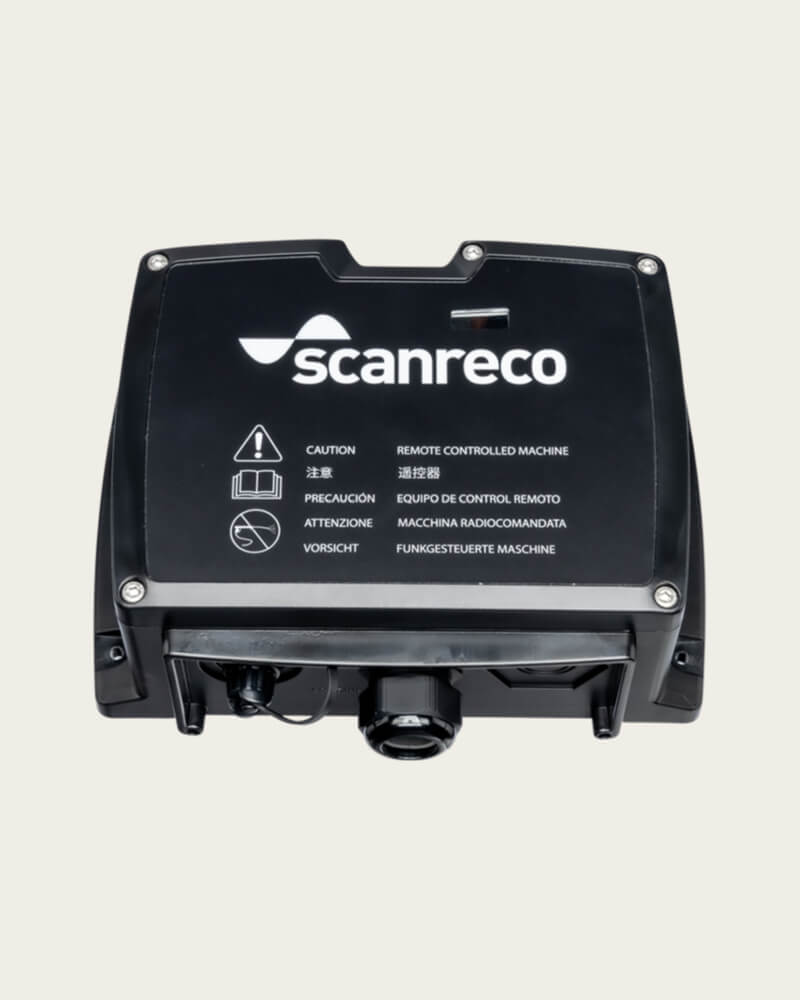

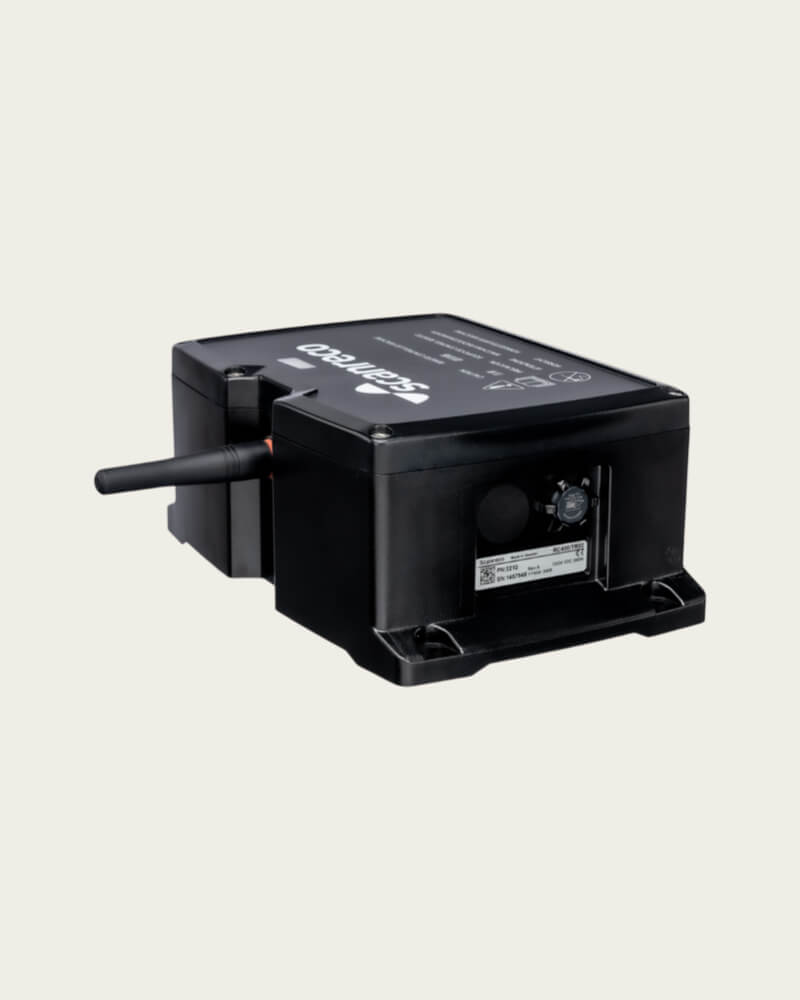

Si vous avez besoin d’un récepteur qui gère la modulation de largeur d’impulsion (MLI ou PWM en anglais), mais qui offre également des sorties supplémentaires, choisissez le G2 PWM Extended. Prenant en charge les mêmes fonctionnalités robustes et de programmation que le récepteur PWM G2 standard, il va encore plus loin en fournissant en option une sortie 0-10V CC ou deux relais de sécurité de fonctionnement (PLd) pour des applications plus spécialisées. Conçu avec un boîtier entièrement englué pour une durabilité accrue, le récepteur G2 PWM Extended est idéal pour commander les systèmes hydrauliques mobiles de divers fabricants, offrant la précision et la fiabilité requises par vos applications.

image - 2025-03-14T100411.420

Fiabilité

Priorité à la durabilité

Une conception entièrement engluée protège les composants internes des conditions difficiles, permettant des performances durables et une durée de vie prolongée.
image - 2025-03-14T100411.420

Sécurité de fonctionnement

Niveau de performance PL d

Conforme à la norme PL d (ISO 13849), le G2 PWM Extended améliore la sécurité de fonctionnement et respecte les exigences réglementaires les plus récentes.
image - 2025-03-14T100411.420

Paramètres adaptables

Ajustements fins

Réglez la linéarité des courbes, la décélération ou les fonctionnalités de blocs via un registre de configuration intégré. Cette flexibilité vous permet d’étalonner les performances en fonction de vos besoins exacts.

Récepteur

Pourquoi choisir G2 PWM Extended ?

Le G2 PWM Extended comble le fossé entre les récepteurs proportionnels standards et les sorties supplémentaires qu’exigent souvent les machines haut de gamme . Que vous soyez à la recherche d’une sortie 0-10 V CC ou de 2 relais de sécurité supplémentaires , ce récepteur étend vos capacités sans renoncer à la qualité de fabrication, à la sécurité ou à la fiabilité.

Sorties supplémentaires

Idéal pour les tâches exigeantes telles que les opérations des pompes à béton ou tout cas de figure où des relais de sécurité supplémentaires sont nécessaires , améliorant la commande spécifique à l’application.

Compatibilité avec CANopen

S’intègre parfaitement à divers régulateurs , simplifiant la communication et assurant un large choix aux fabricants.

Fiable dans toutes les conditions

Conçu pour fonctionner dans des conditions difficiles, minimisant les temps d’arrêt et la maintenance, même en cas d’usage constant .

Adapté au marché international

Compatible avec les fréquences 433 MHz, 915 MHz ou 2,4 GHz, ce qui permet à votre machines d’être commercialisables sur les marchés internationaux sans complications supplémentaires.

En savoir plus

Options pour G2 PWM Extended

Récepteur

Sortie G2 PWM +0–10 V CC

Cette variante G2 dispose de huit sorties PWM (16 appairées), une sortie de 0 à 10V CC , 13 sorties digitales, 4 entrées digitales, une sortie dédiée à la valve de décharge, ainsi qu’une interface CANopen et un boîtier classé IP65. Se connecte via connecteur ILME ou presse-étoupe. Couramment utilisé dans les systèmes de pompage de béton.

  • Sécurité de fonctionnement : PL d (ISO 13849-1)
  • Protection contre les infiltrations : IP65

Récepteur

G2 PWM +2 relais de sécurité

Deux relais de sécurité certifiés PL d s’intègrent parfaitement aux circuits existants, ainsi qu’une sortie de valve de décharge DV (Dump Valve). Fournit également 8 sorties PWM, 14 sorties digitales, 4 entrées digitales et une connectivité CANopen.

  • Sécurité de fonctionnement : PL d (ISO 13849-1)
  • Protection contre les infiltrations : IP65

Compatible avec ces émetteurs

  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Récepteurs

Mini à joysticks

Émetteur « Bellypack » de taille moyenne avec commande à joystick (jusqu’à 3 joysticks)

Lire plus
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Récepteurs

Mini à leviers

Émetteur « Bellypack » de taille moyenne avec commande à leviers (jusqu’à 6 leviers)

Lire plus
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Récepteurs

Maxi à joysticks

Grand émetteur « Bellypack » pouvant compter jusqu’à 4 joysticks

Lire plus
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Récepteurs

Maxi à leviers

Grand émetteur « Bellypack » pouvant compter jusqu’à 8 leviers et possédant une barre de soutien des poignets ergonomique

Lire plus
  • 2.4 GHz
  • PL d
  • IP65

Récepteurs

Rocket

Compact et portable avec boutons à 1-2 positions, affichage en option

Lire plus

Scanreco comme partner

Un processus simple

Consultation-support-Scanreco

Étape 1 – Consultation

Comprendre vos exigences uniques

Commencez par contacter notre équipe pour une consultation détaillée. Nous discuterons de vos besoins opérationnels spécifiques, de vos défis et des fonctionnalités souhaitées, afin de définir la configuration idéale de radiocommande pour votre application.
Configuration_scanreco_system_cropped

Étape 2 – Évaluation

Revoir et finaliser votre solution

Nous vous fournirons ensuite un cahier des charges détaillé avec plans, données techniques, tarification et délais. Une fois la conception finalisée, vous pouvez commander une version prototype pour des tests en conditions réelles et en évaluer les performances. Cette clarté vous aide à décider si des ajustements sont nécessaires ou si le projet peut avancer, en veillant à ce que la configuration finale soit alignée sur vos objectifs.
Scanreco-installation-remote-control-solution

Étape 3 – Livraison

Mise en œuvre fluide sur site

À l’arrivée de votre système personnalisé, déballez et vérifiez simplement que tout correspond au design convenu. Que vous intégriez un émetteur « bellypack » complet ou un émetteur « handheld », notre équipe vous guide lors de l’installation et de la mise en service initiale—pour que votre solution fonctionne parfaitement dès le premier jour.
Scanreco-aftersales-support

Étape 4 – Service après-vente

Support continu & évolution

À mesure que les marchés et les exigences clients évoluent, les configurations machines doivent s’adapter. Qu’il s’agisse d’affiner des spécifications, de mettre à jour la logique logicielle ou de revoir l’architecture matérielle, notre réseau mondial d’experts est prêt à aider. Avec des bureaux et intégrateurs partout dans le monde, nous restons votre partenaire « local » —proche de vous, doté d’un savoir-faire global pour assurer la continuité de vos opérations.

Voir les caractéristiques

Informations techniques sur le G2 PWM Extended

Informations techniques
  • Gamme : G2

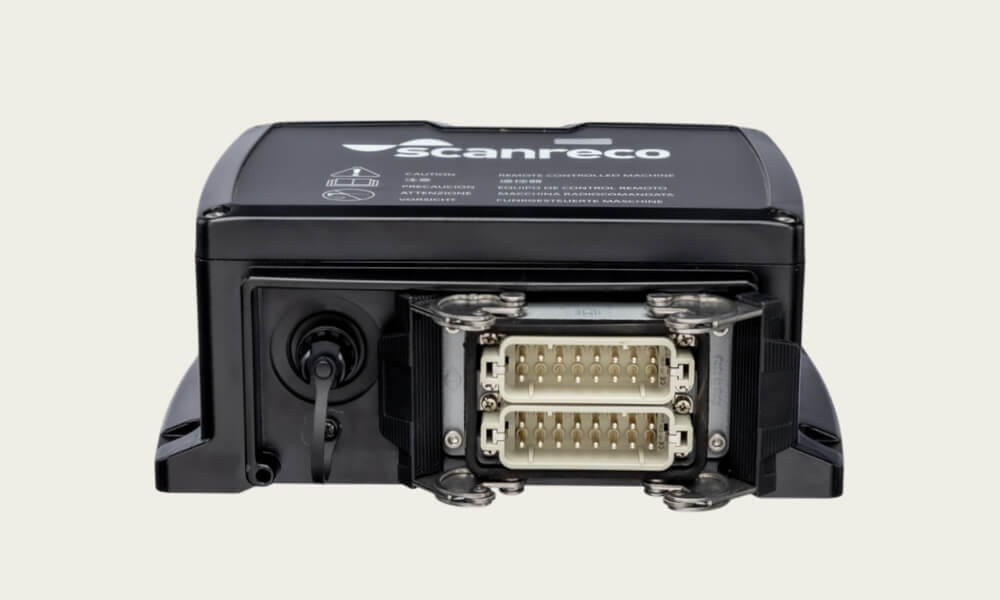

  • Type de récepteur : G2 avec presse-étoupe M32 ou connecteur ILME 32 broches
  • Dimensions : (L x H x P) :
  • Récepteur G2 Extended avec presse-étoupe M32 :
    257 x 273 x 100 mm / 10,1 x 10,7 x 3,9 in
  • Récepteur G2 Extended avec connecteur ILME à 32 broches :
  • 257 x 283 x 100 mm / 10,1 x 11,1 x 3,9 in
  • Poids : 2 kg / 4,4 lb
  • Alimentation électrique : 12 ou 24 V CC
  • Classe IP : IP65
  • Fusible interne : 10 ampères
  • Protection contre les surcharges : oui, maximum 33 V CC (le fusible grille)
  • Courant absorbé : 40 mA (au ralenti)
  • Sorties analogiques : 8 sorties PWM bidirectionnelles (16 sorties au total)
  • Sortie programmable : plage de courant 100 – 2000 mA
  • Fréquence trame programmable
  • À l’épreuve des courts-circuits, protection contre les surcharges, charge maximale de 2 ampères
  • Sorties digitales : 14 sorties digitales disponibles (dont 1 est une combinaison entrée/sortie)
  • À l’épreuve des courts-circuits, protection contre les surcharges, charge/sortie max. 1,8 ampère
  • Entrées digitales: 4 entrées digitales disponibles (dont 1 est une combinaison entrée/sortie)
  • Sortie de la valve de décharge : à l’épreuve des courts-circuits, protection contre les surcharges, charge maximale de 2 ampères. Activée pendant l’établissement de la liaison radio/câble (l’émetteur est allumé). Classification de sécurité selon la norme ISO 13849-1 cat. 3, PL d
  • Pour 0-10 V CC G2 PWM Extended : 1 sortie 0-10 V CC
  • Pour relais de sécurité G2 PWM Extended : 2 relais de sécurité, activés pendant l’établissement de la liaison radio/câble (l’émetteur est allumé). Charge maximale de 8 A. Les relais 1 et 2 doivent être connectés en série pour être conformes à la norme ISO 13849-1 PL d.
  • Bus CAN : CANopen
  • Radiofréquences : 433 MHz, 915 MHz ou 2,4 GHz
  • Température ambiante : -25 °C à +70 °C / ~ -15 °F à +160 °F
