Capteur d’angles à deux axes avec sortie bus CAN

FIP-C : pour une mesure précise de l’inclinaison sur deux axes

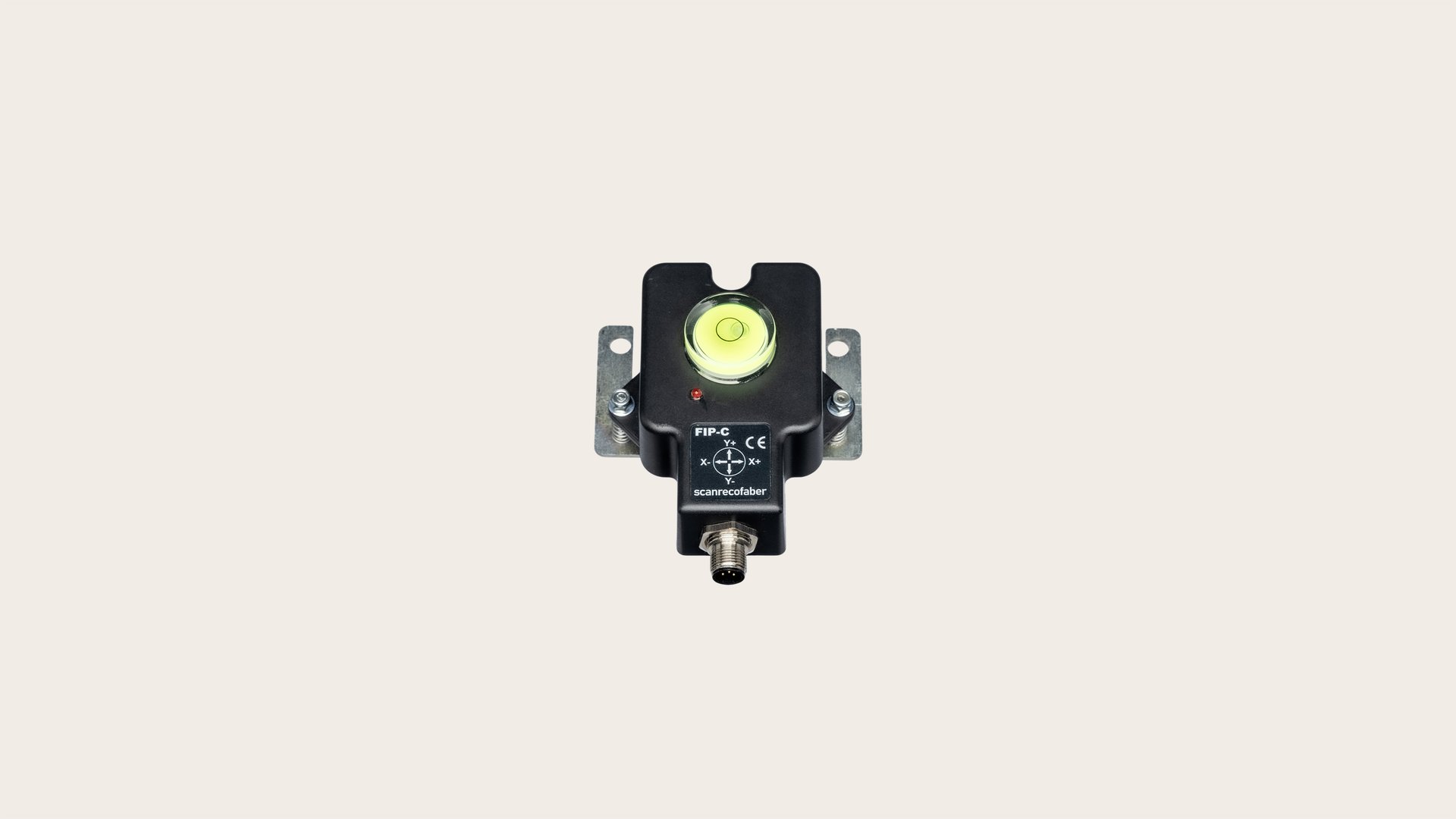

Le FIP-C est un capteur d’angles à deux axes avec sortie bus CAN qui, à l’aide d’une interface CAN, fournit des informations sur l’inclinaison, mesurant la pente par rapport au plan horizontal sur une plage de ±45 degrés.

Le capteur repose sur un circuit intégré comportant un accéléromètre de haute précision. Si l’inclinaison dépasse cette plage, la valeur est ajustée à ±45 degrés.

Chaque capteur est étalonné en usine à 25 °C pour garantir une haute précision et est équipé de filtres matériel et logiciel pour minimiser les interférences dues aux vibrations.

Le bus CAN est conforme au cahier des charges de CAN 2.0B et prend en charge le protocole CANopen.

La valeur d’inclinaison est transmise par cycles au bus. Divers paramètres de configuration, stockés de manière permanente dans la mémoire de l’appareil, permettent une personnalisation pour différentes applications. Ces paramètres incluent le débit en bauds (jusqu’à 500 kBd/s), l’ID de nœud, l’intervalle entre les transmissions, etc.

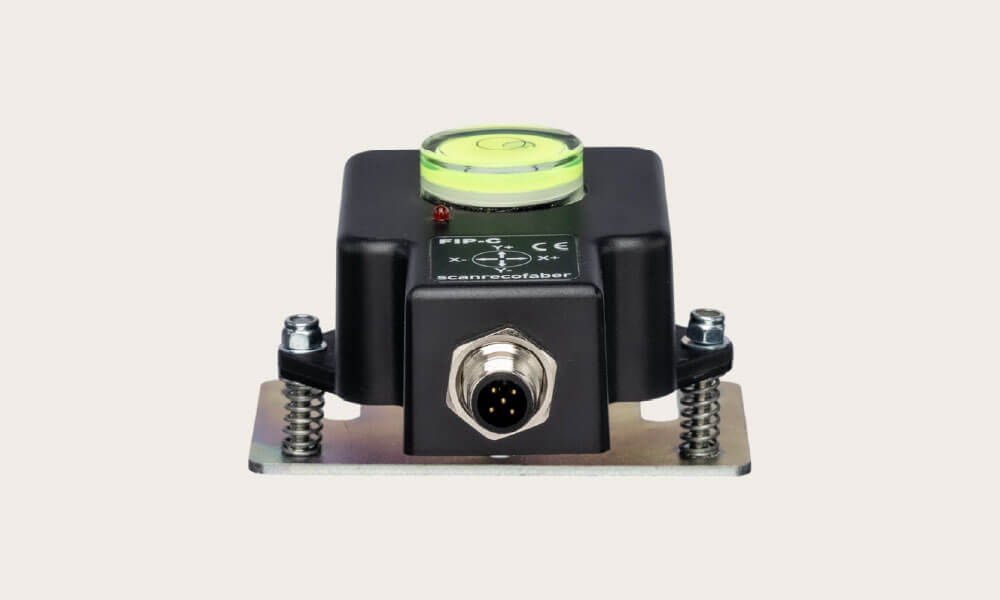

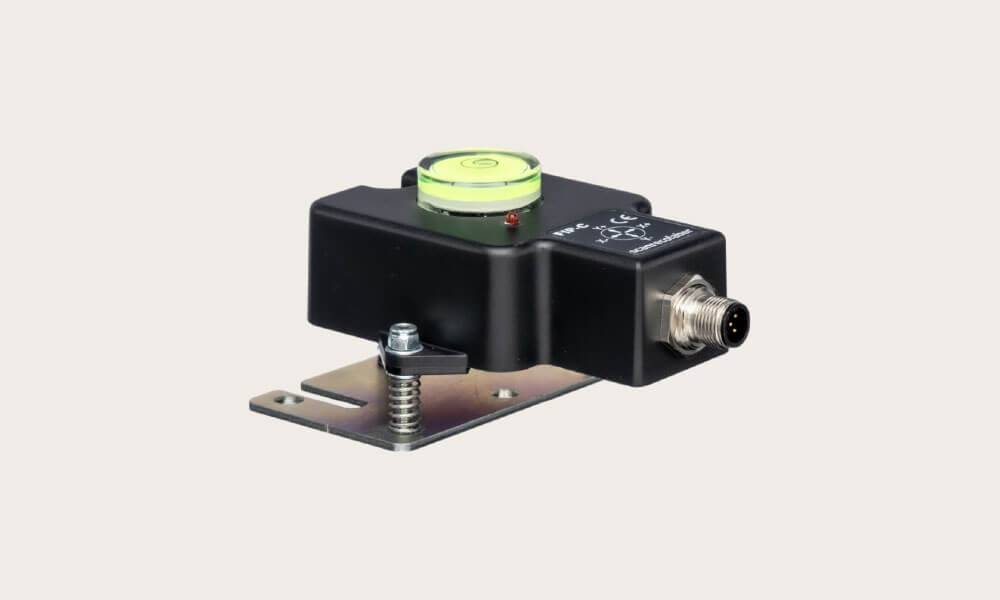

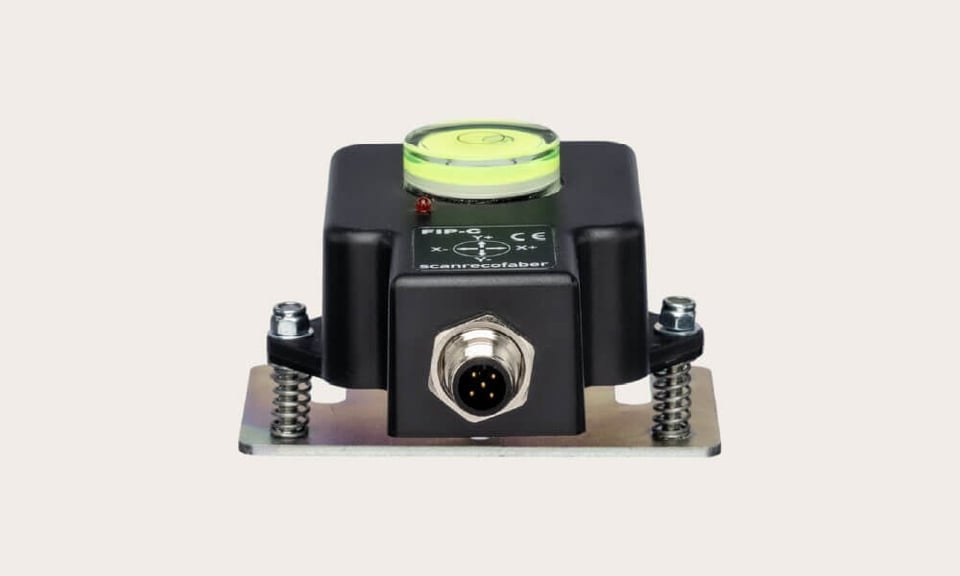

L’appareil dispose également d’un niveau à bulle intégré et d’un support métallique, facilitant le réglage du point zéro sans composants supplémentaires.

Voir les caractéristiques

Informations techniques sur le FIP-C

Informations techniques
  • Tension d’alimentation : 10/30 V CC
  • Plage de température de fonctionnement : -40 - +70 °C / -40 - 158 °F
  • Absorption de courant : max. 20 mA
  • Résolution : 0,1 degré
  • Précision : 0,16 degré
  • Plage de mesure pour chaque axe : ±45 degrés
  • Dérive en température : 0,01 degré/°C
  • Classe IP : IP67
  • Protection de sortie numérique : court-circuit, surtension
