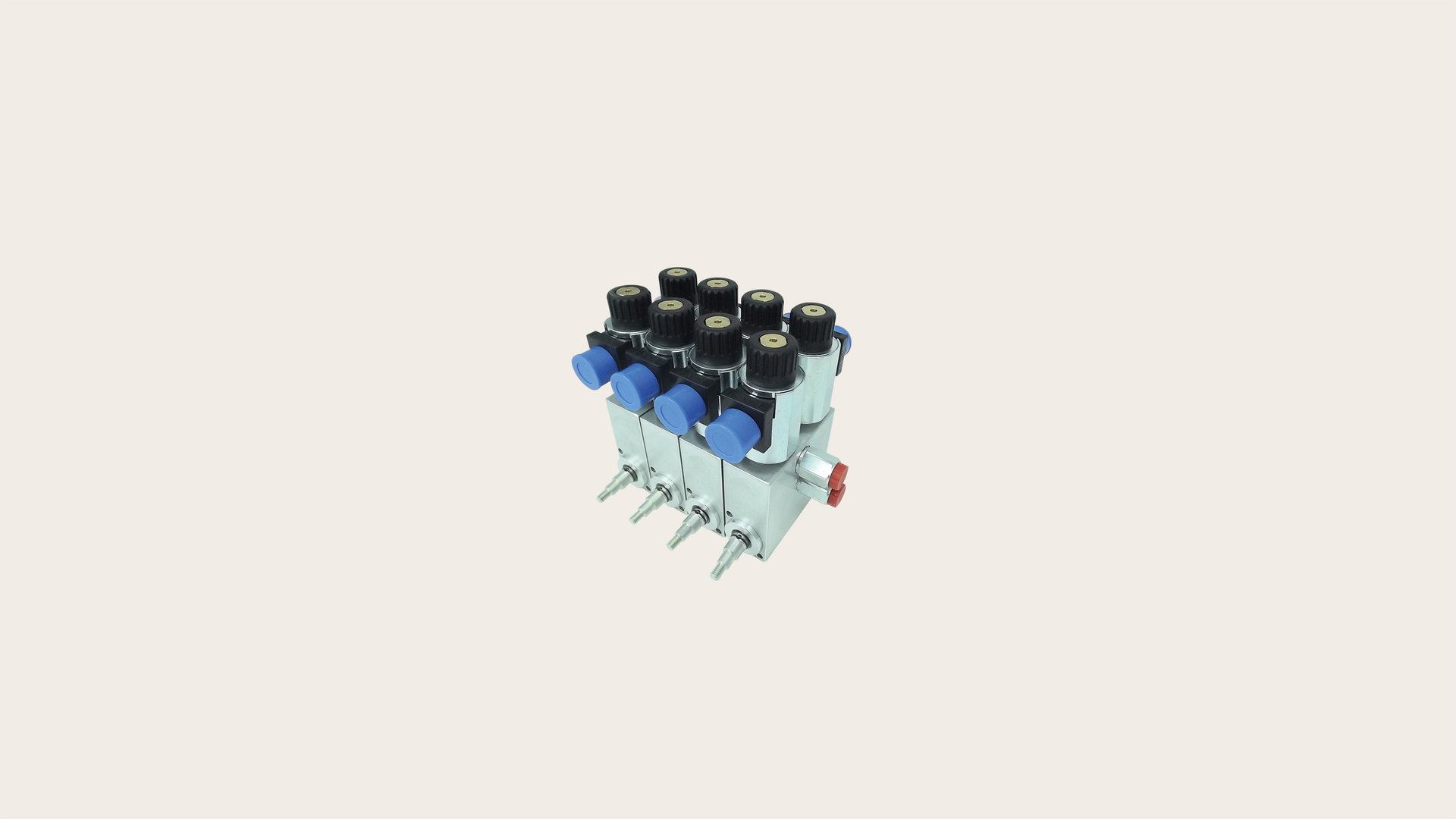

Product page_Hero image_Scanreco_HCD-SD

Modules électrohydrauliques de modernisation

Actionneurs HCD-SD pour distributeurs manuels Hydrocontrol et Walvoil

Ces modules électro-hydrauliques de modernisation pour fixation directe sur les distributeurs HCD (HYDROCONTROL) et SD (WALVOIL) sont conçus pour permettre la commande à distance des machines équipées de ces types de distributeurs manuels.

Chaque module avec bloc HCD-SD peut contrôler une fonctionnalité proportionnelle. L’installation directe à l’arrière du distributeur assure un montage précis dans des espaces restreints, éliminant ainsi efficacement le risque de tout jeu mécanique potentiel à venir.

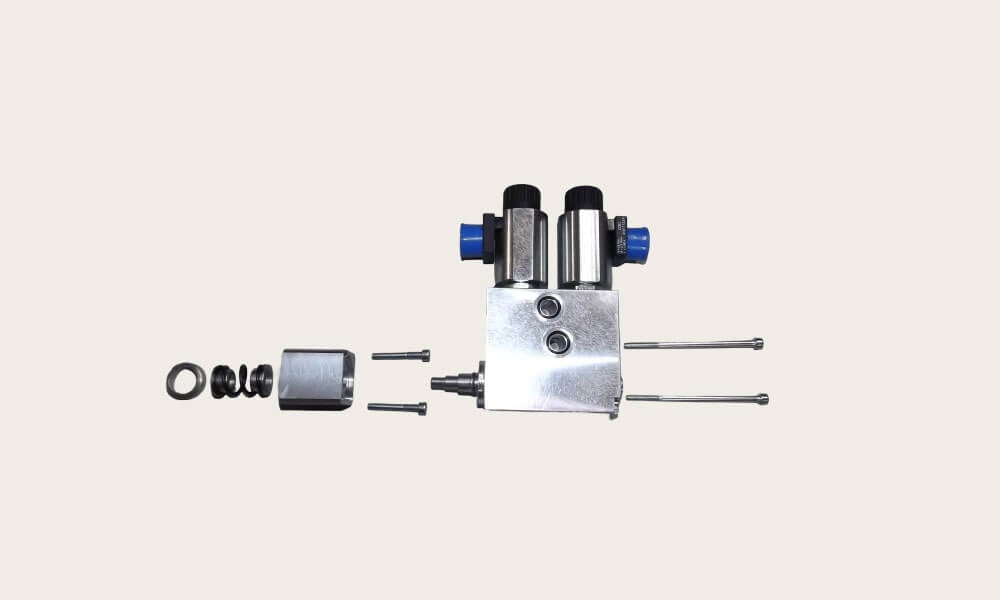

Le bloc de servocommande HC-SD est constitué de pistons hydrauliques modulaires, commandés électriquement par une paire de vannes proportionnelles à rétroaction mécanique. La grande fiabilité du produit est le résultat d’une ingénierie minutieuse et d’un processus de production intégrant des technologies de pointe.

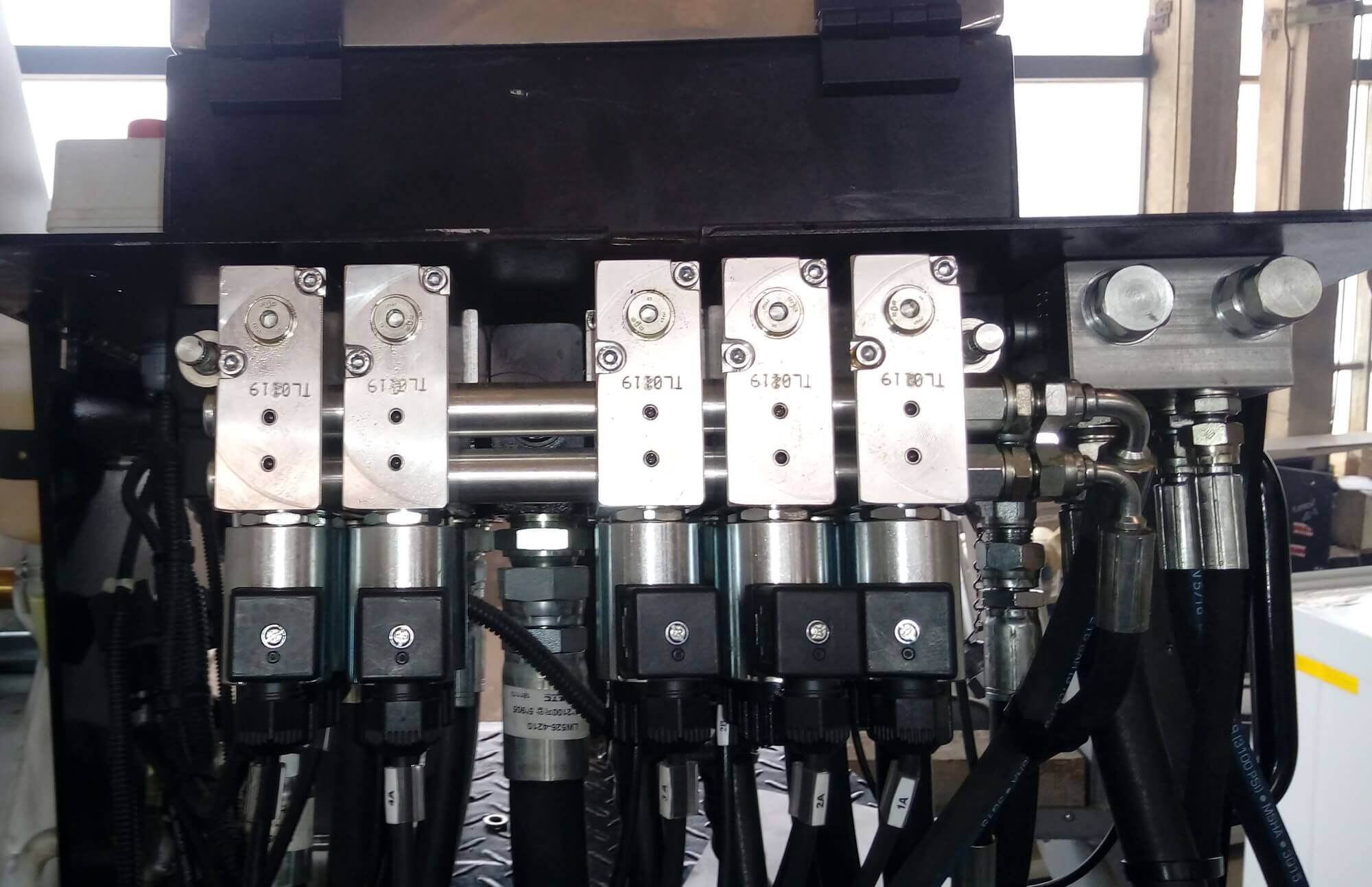

En installant ce bloc, un distributeur manuel est doté de la capacité de commande à distance, soit par câble, soit par radio.

La conception du bloc, adaptée à une connexion directe à l’arrière de la vanne, permet une commande plus précise de la machine par rapport aux installations de modernisation classiques qui ont recours à des barres de commande doubles. Les blocs assemblés peuvent comporter jusqu’à 8 fonctions, sans espace entre les sections.

Voir les caractéristiques

Informations techniques sur le HCD-SD

Informations techniques
  • Alimentation électrique : 12 V ou 24 V
  • Plage de courant de fonctionnement : 600 - 1 600 mA (12V) / 230 - 830 mA (24V)
  • Fréquence: 60 Hz
  • Plage de température de fonctionnement : -20 - +60 °C / -4 - 140 °F
  • Rétroaction : mécanique
  • Type de fluide : huile minérale 10 - 200 cSt
  • Filtration : 10 microns
  • Fuite max. : 100 cm³/minute
  • Pression de service max. : 30 bar
  • Poussée max. : 1300 N (à 30 bar)
  • Poids (chaque bloc) : 1,6 kg / 3,5 lb environ
  • Dimensions : voir la fiche technique
  • Branchements : BSPP G1/4"
