Régulateur PWM monté sur tableau de bord

Prenez le contrôle avec VPP3 : régulateur proportionnel pour électrovannes à une et deux voies

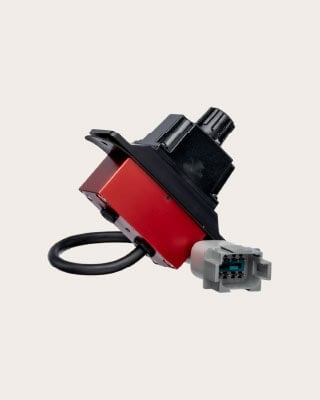

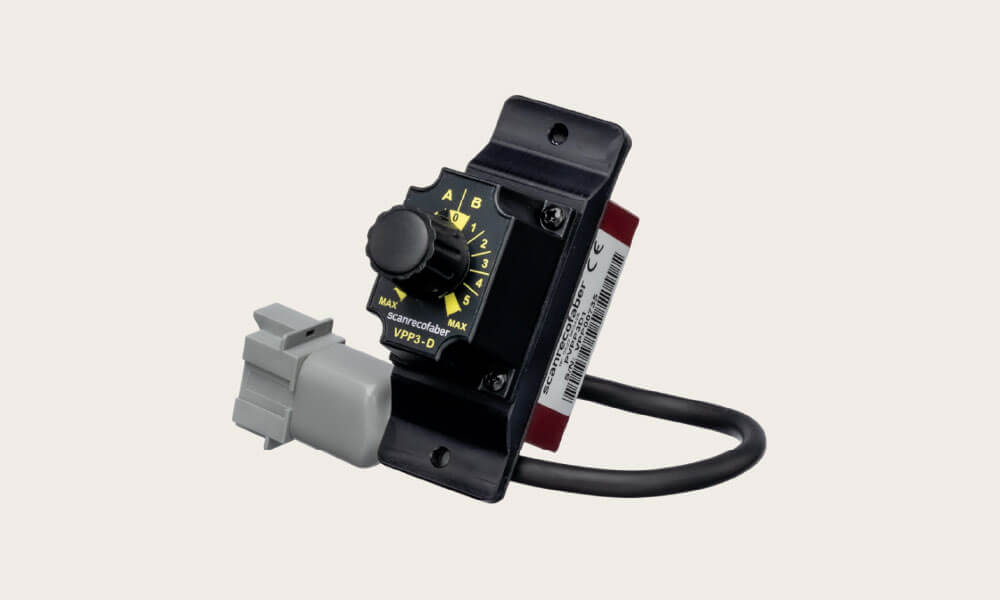

Le VPP3 est un régulateur PWM monté sur le tableau de bord et spécialement conçu pour commander les électrovannes proportionnelles.

Son installation est simple : il suffit de le monter sur le tableau de bord, de le connecter à l’alimentation électrique et à la valve, puis de régler la tension à l’aide du potentiomètre intégré.

Le VPP3 est disponible pour les configurations d’électrovannes à une et deux voies.

Les principales caractéristiques du VPP3 incluent la possibilité de régler le courant minimum et maximum pour les deux sens (A+B), avec un contrôle précis sur les rampes d’accélération et de décélération. La fréquence PWM peut être réglée entre 50 et 300 Hz, et les utilisateurs peuvent choisir entre des formes de courbe de sortie linéaires ou paraboliques.

Le régulateur comprend également deux broches polyvalentes, chacune pouvant être configurée pour différentes fonctions : comme entrée digitale pour activer ou bloquer les sorties ou pour sélectionner la vitesse, ou comme sortie digitale pour des fonctionnalités telles que la commande de la valve de décharge, les sorties directionnelles ou les seuils de sortie.

Tous les paramètres de fonctionnement du régulateur peuvent être réglés via un port série à l’aide du programme Windows® SepSim et d’un adaptateur de port série spécial (AISR), ce qui permet une personnalisation facile des paramètres.

Voir les caractéristiques

Informations techniques sur le VPP3

Informations techniques
  • Tension d’alimentation : 10 - 30 V CC
  • Plage de courant min./max. des sorties PWM : 50–2500 mA
  • Plage de température de fonctionnement : -40 - +70 °C / -40 - 158 °F
  • Seuils des entrées digitales : Vfaible-Vélevé : 3 V Vhaut-Vbas : 2 V
  • Fréquences PWM disponibles : 50, 60, 70, 85, 100, 125, 150, 200, 250, 300 Hz
  • Courant maximal des sorties digitales : 2000 mA chacune

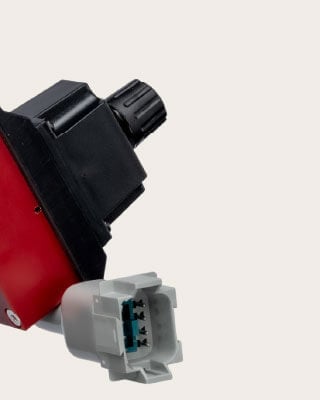

  • Connexions externes : Câble L=20 cm / 7,8 in avec connecteur Deutsch DT04-8
  • Classe IP : IP64 pour VPP3-S ( IP67 en option) / IP67 pour VPP3-D
  • Compatibilité CEM : ISO EN 14982:2009
