G3 CAN

PL d
IP67

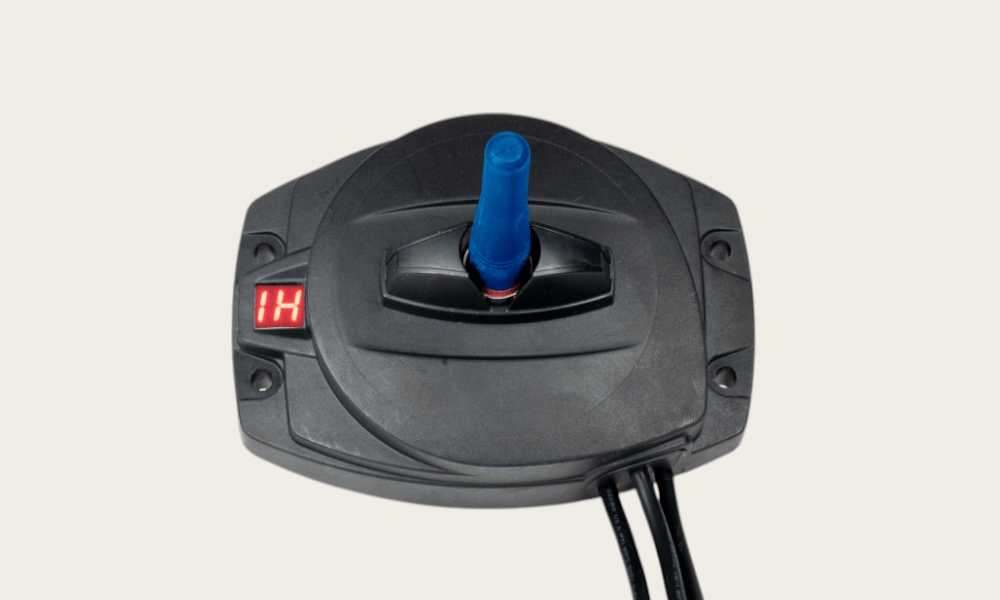

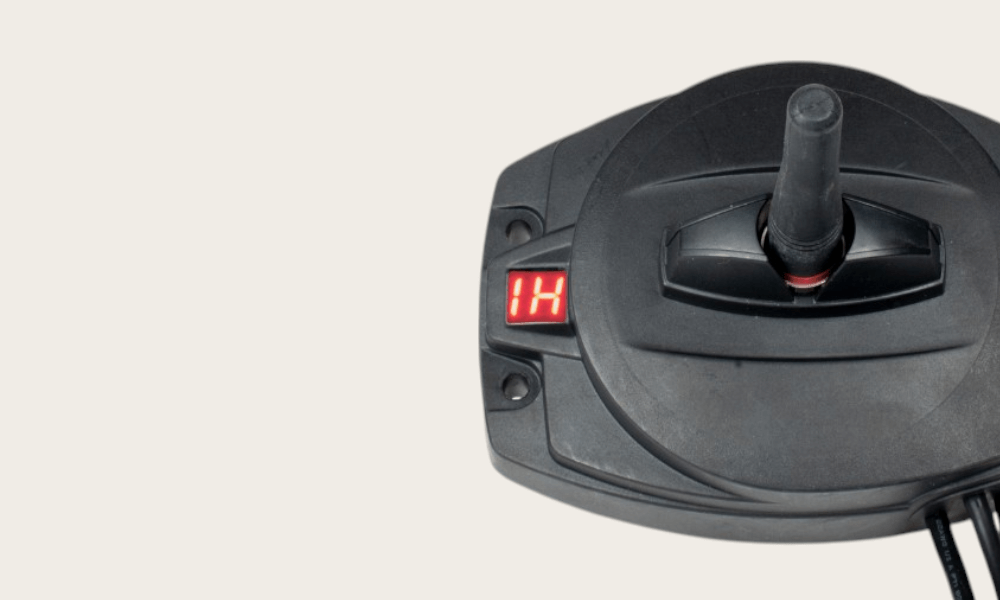

Ricevitore CAN dedicato a macchine con controller

Il ricevitore G3 CAN è progettato per macchine che dispongono già di un master controller, con un'unica e affidabile interfaccia CAN. Fin dalla configurazione di base, supporta CANopen e fornisce segnali cablati per una funzione di arresto certificata. Per i produttori di apparecchiature originali (OEM) alla ricerca di una soluzione semplice per il controllo remoto, senza I/O overhead aggiuntivi, G3 CAN integra safety loop con una configurazione semplice, offrendo prestazioni affidabili sia nelle applicazioni standard che in quelle più complesse. Eliminando l’inutile complessità dovuta a I/O aggiuntivi, puoi concentrarti sull’ottimizzazione delle funzionalità chiave della tua macchina, pur mantenendo rigorosi standard di sicurezza.

Progettato per uno scopo specifico

Semplicità immediata CAN

Grazie al supporto nativo CANopen, G3 CAN si integra facilmente nella rete esistente della tua macchina eliminando la necessità di cablaggi aggiuntivi. Questa comunicazione semplificata contribuisce a minimizzare i tempi di installazione e ridurre potenziali complicazioni, consentendo al master controller di concentrarsi unicamente sui propri compiti principali.

Affidabile

Architettura con la sicurezza al centro

G3 CAN prevede più uscite classificate di sicurezza con funzionalità e caratteristiche leggermente differenti. I doppi safety loop lo rendono facile da integrare con i safety loop della macchina. Doppie uscite per valvole di scarico: DV1 è attiva quando una delle leve/joystick è attiva e DV2 si attiva quando la connessione via radio/cavo è stabilita. Queste versatili protezioni integrate assicurano l'assenza di movimenti non intenzionali da fermo e l'arresto immediato della macchina in caso di perdita del collegamento via radio o attivazione dell'arresto di emergenza.

Perfetta adattabilità

Flessibilità di alimentazione e controllo

Funzionamento a 12 o 24 VDC, possibilità di scelta tra controllo via radio o cavo e di sfruttare l’affidabile salto di frequenza nella banda ISM per operazioni a prova di interferenze. Questa versatilità consente a G3 CAN di adattarsi a una vasta gamma di design di sistemi e ambienti, rendendolo una soluzione economica ed efficiente per le varie esigenze degli OEM.

Ricevitore

Perché scegliere G3 CAN?

Quando il “ cervello ” della tua macchina è già in posizione, il ricevitore G3 CAN ti offre esattamente quello di cui ha bisogno: integrazione solida e sicurezza essenziale. In abbinamento ai trasmettitori Maxi - , Mini Joystick o Leve , questo approccio semplificato offre una soluzione mirata per gli OEM che desiderano ridurre la complessità senza rinunciare all'affidabilità.

Complessità ridotta

Evitare configurazioni I/O eccessive a favore di un'interfaccia CAN diretta, consentendo al master controller di assumere il controllo.

Safety loop

I segnali di arresto cablati e i doppi safety loop aiutano a mantenere la sicurezza sia per gli operatori che per le macchine in condizioni critiche.

Risparmio di tempo in sede di installazione

Terminali chiaramente etichettati e tensione di alimentazione flessibile riducono i tempi di implementazione, velocizzando il lavoro.

Accesso al mercato globale

Supporta l'accesso al mercato globale grazie alle frequenze di 433 MHz, 915 MHz e 2,4 GHz, assicurando una connettività affidabile nei vari contesti regionali.

Compatibile con questi trasmettitori

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Trasmettitori

Mini Joystick

Belly-pack di medie dimensioni con controllo basato su joystick con un massimo di 3 joystick

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Trasmettitori

Mini Leve

Belly-pack di medie dimensioni con comando basato su leve, con fino a 6 leve lineari

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Trasmettitori

Maxi Joystick

Trasmettitore belly-pack di grandi dimensioni con un massimo di 4 joystick

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Trasmettitori

Maxi Leve

Belly-pack di grandi dimensioni con un massimo di 8 leve e una barra ergonomica di appoggio per il polso

2.4 GHz
PL d
IP65

Rocket

Trasmittente portatile compatta con pulsanti a scatto e display opzionale

Scanreco come partner

Un processo semplice

Fase 1 – Consulenza

Comprendere le vostre specifiche esigenze

Iniziate contattando il nostro team per una consulenza dettagliata. Discuteremo esigenze operative specifiche, sfide e funzionalità desiderate, così da configurare la soluzione di radiocomando ideale per le vostre macchine.

Fase 2 – Valutazione

Rivedere e finalizzare la soluzione

Vi forniremo quindi una specifica dettagliata con disegni, dati tecnici, prezzi e tempi di consegna. Una volta finalizzato il progetto, potrete ordinare una versione pilota per test in condizioni reali e valutarne le prestazioni. Questa procedura consente di capire se servono modifiche o se il progetto può procedere, garantendo il raggiungimento dei vostri obiettivi.

Scanreco-installation-remote-control-solution

Fase 3 – Consegna

Implementazione senza rischi sul campo

Una volta ricevuto il sistema personalizzato, è sufficiente disimballarlo e verificare che tutto corrisponda al design concordato. Che integriate un trasmettitore bellypack completo o un trasmettitore portatile compatto, il nostro team vi guiderà durante l’installazione e la configurazione iniziale - garantendo un funzionamento corretto fin dal primo giorno.

Fase 4 – Post-vendita

Supporto e sviluppo continui

Con l’evoluzione dei mercati e delle esigenze dei clienti, anche le configurazioni delle macchine devono adattarsi. Che si tratti di perfezionare le specifiche, aggiornare la logica software o rivedere l’hardware, la nostra rete globale di esperti è pronta ad assistervi. Con filiali, uffici e system integrators in tutto il mondo, ci impegniamo ad essere il vostro partner “glocal”: vicino a casa ma dotato di un know-how globale per garantire la perfetta operatività delle vostre macchine.

Entriamo nel dettaglio

Informazioni tecniche su G3 CAN

Informazioni tecniche

Piattaforma: G3
Dimensioni: (L × A × P): 110 × 140 × 157 mm (~4.33 × 5.51 × 6.18 in, antenna inclusa)
Peso: 1,2 kg (2.6 lbs)
Alimentazione: 12 o 24 VDC (valori massimi assoluti 9–36 VDC)
Classe di protezione IP: IP67
Interfaccia del cablaggio: Connettori M12
Lunghezza del cavo: 0,3 m o 3,0 m (0.98 ft o 9.84 ft)
Consumo di corrente:
Al minimo: 65 mA (a 24 V)
Durante il funzionamento: 100 mA + carichi esterni in funzione (a 24 V)

Uscita per valvola di scarico: A prova di cortocircuito, con protezione dal sovraccarico, carico max. 2,7 A.
DV1 è attiva quando una delle leve/joystick è attiva.
DV2 è attiva quando il collegamento via radio/cavo è attivo.

Safety loop: Feed Loop-In con alimentazione. Una volta stabilito il collegamento via radio/cavo, Loop-Out diventa alto. A prova di cortocircuito, carico max. 2,7 A.
CAN Bus: CANopen
Frequenze radio: 433 MHz, 915 MHz e 2,4 GHz

Temperatura di esercizio: da –25 °C a +70 °C (da –13 °F a +158 °F)
