Joystick mono-asse

Joystick mono-asse PWM, in tensione e CAN per un controllo efficiente e flessibile del tuo sistema

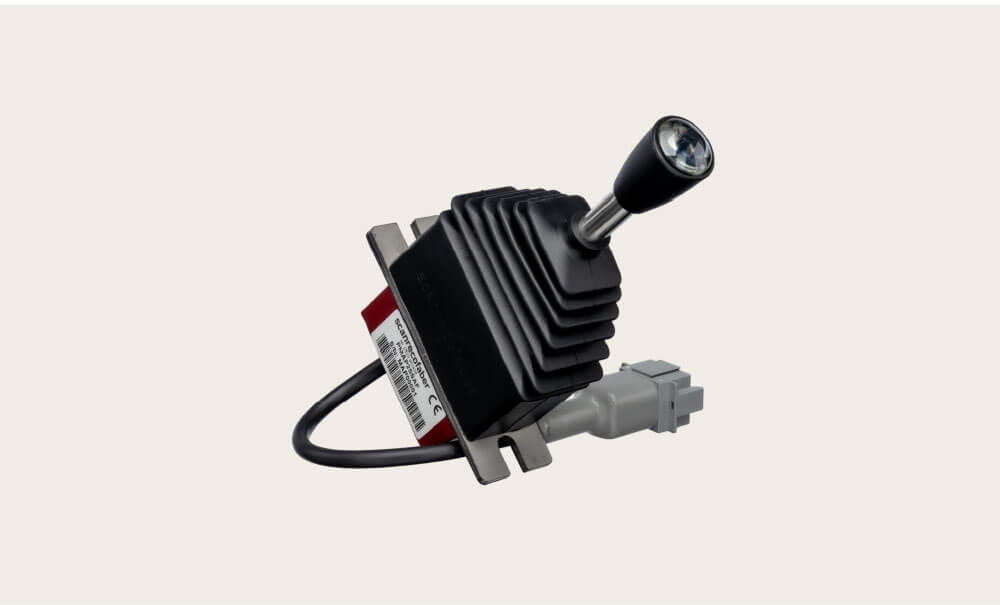

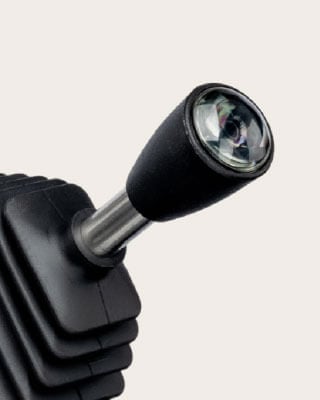

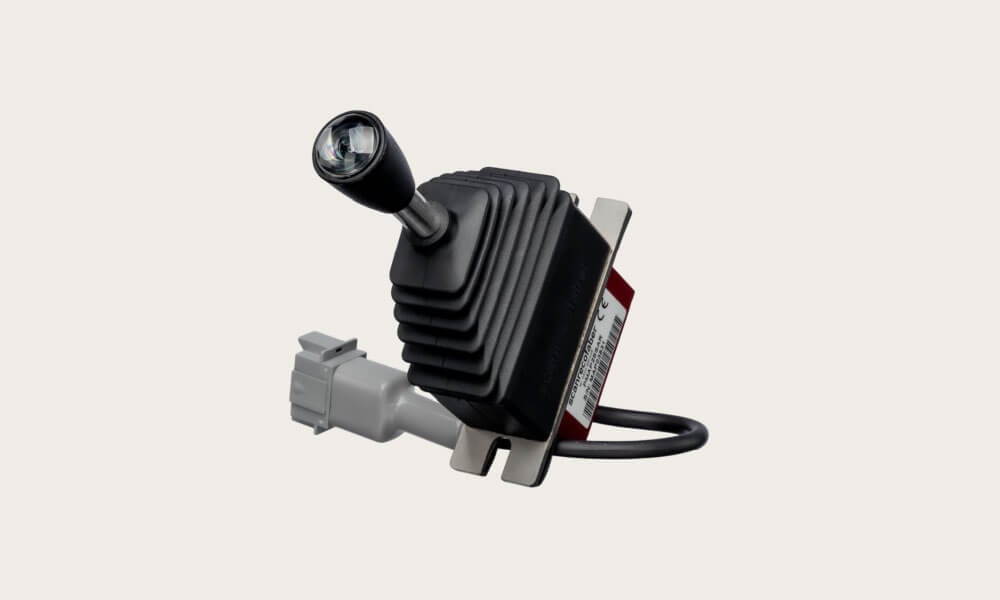

I joystick a 1 asse MAP2, MAS2, MAC2 e MSP sono manipolatori elettronici progettati per controllare due solenoidi proporzionali.

La versione MAS2 prevede uscite di segnale (configurabili anche come segnali raziometrici), mentre MAP2 dispone di uscite PWM di potenza in grado di controllare direttamente due elettrovalvole PWM. MAC2 è dotato invece di uscite CAN bus, mentre MSP è un joystick elettronico mono-asse ad effetto Hall con uscite di segnale PWM, in cui il ciclo di lavoro è controllato dal movimento della leva.

Tutte le versioni di joystick sono fornite con manopola con ritorno a molla o, opzionalmente, frizione meccanica.

Simili alle versioni a due e tre assi che produciamo, questi joystick mono-asse possono essere programmati dall'installatore utilizzando il nostro semplice adattatore di interfaccia.

Per le macchine che operano in ambienti ad alta salinità, sono disponibili anche versioni marine con trattamenti speciali per una maggiore resistenza alla salsedine.

Il funzionamento del joystick di tutti i modelli è basato sulla misurazione del campo magnetico di un magnete permanente per mezzo di sonde ridondanti ad effetto Hall, durevoli e non soggette a usura.

Entriamo nel dettaglio

Informazioni tecniche sui nostri joystick a 1 asse

Informazioni tecniche
  • Tensione di alimentazione: 10 - 30 VDC
  • Angolo di lavoro: ± 26 gradi
  • Temperatura di esercizio: -40 - +70 °C /-40 - 158F
  • Forza per manopola a fine corsa: 20 N
  • Classe di protezione IP: IP65
  • Compatibilità EMC: ISO EN 14982:2009
