Moduli elettroidraulici retrofit

Attuatori HCD-SD per valvole manuali Hydrocontrol e Walvoil

Questi moduli elettroidraulici retrofit per il collegamento diretto alle valvole idrauliche HCD (HYDROCONTROL) e SD (WALVOIL) sono progettati per consentire il radiocomando delle macchine dotate di questi tipi di distributori manuali.

Ogni modulo all'interno del blocco HCD-SD può controllare una funzione proporzionale. L'installazione diretta sul retro del distributore garantisce un montaggio preciso in spazi limitati, eliminando efficacemente il rischio di potenziali giochi meccanici futuri.

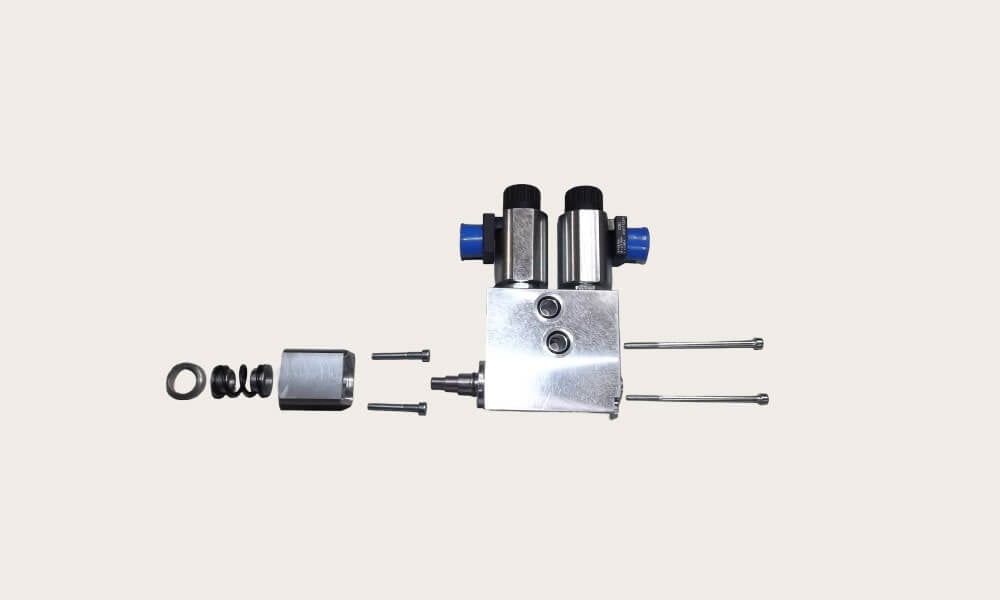

Il blocco di servocomandi HC-SD è costituito da pistoni idraulici modulari comandati elettricamente da una coppia di valvole proporzionali con feedback meccanico. L'elevata affidabilità del prodotto deriva da un'attenta progettazione e da un processo produttivo con tecnologie avanzate.

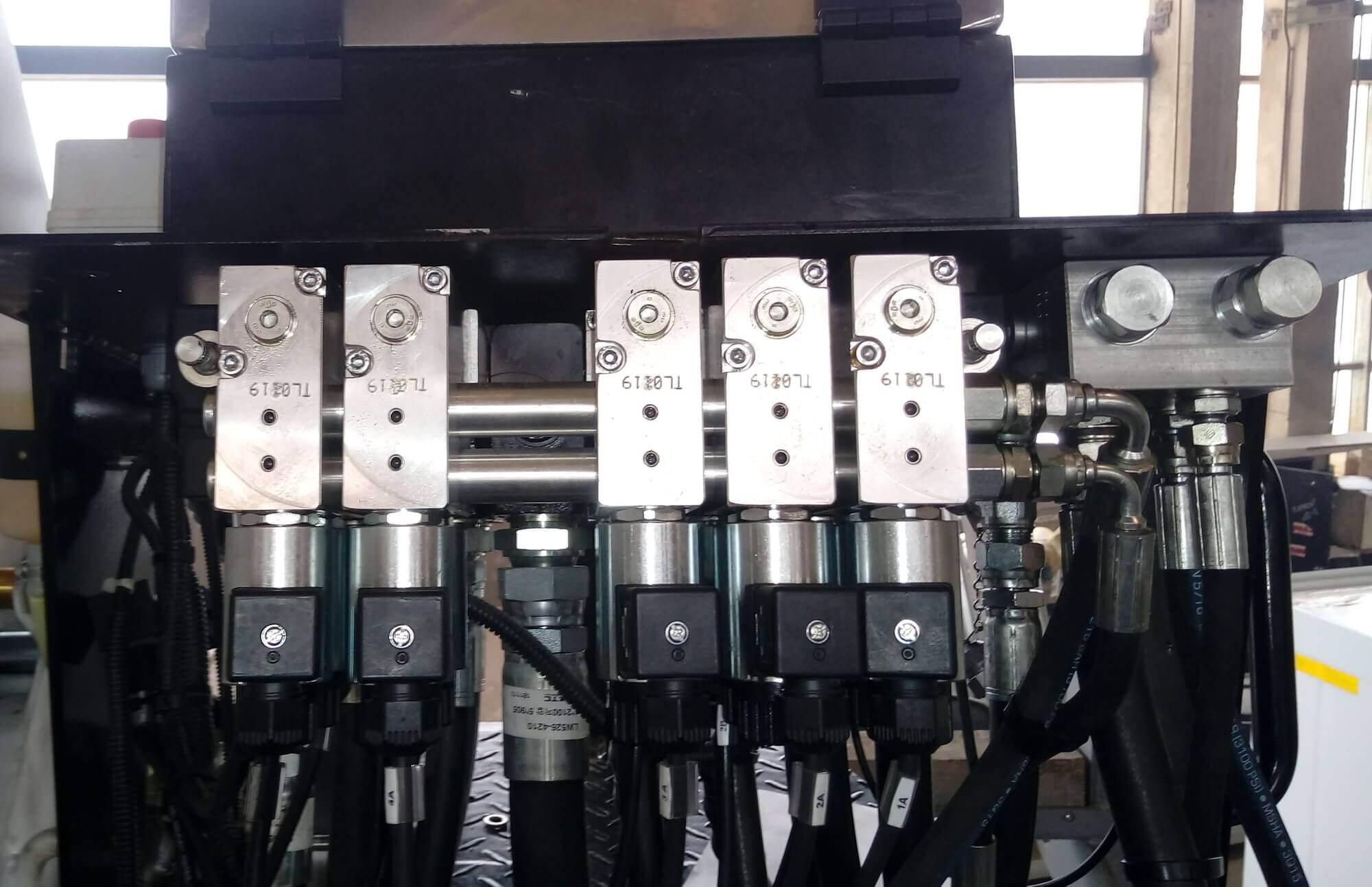

Installando questo blocco è possibile aggiornare un distributore idraulico manuale con la possibilità di controllo remoto via cavo o via radio.

Il design del blocco, realizzato su misura per il collegamento diretto alla parte posteriore del distributore idraulico, fornisce un controllo più preciso della macchina rispetto alle tradizionali installazioni di retrofit su aste del doppio comando. I banchi assemblati sono disponibili con un massimo di 8 funzioni, senza spazi tra le sezioni.

Entriamo nel dettaglio

Informazioni tecniche su HCD-SD

Informazioni tecniche
  • Alimentazione: 12 o 24 V
  • Intervallo di corrente di lavoro: 600 - 1600 mA (12 V) / 230 - 830 mA (24 V)
  • Frequenza: 60 Hz
  • Temperatura di esercizio: -20 - +60 °C / -4 - 140F
  • Feedback: Meccanico
  • Tipo di fluido: Olio minerale 10 - 200 cSt
  • Filtrazione: 10 micron
  • Blow-by massimo: 100 cc/minuto
  • Pressione massima di esercizio: 30 bar
  • Spinta massima: 1300 N (a 30 bar)
  • Peso (per sezione): 1,6 kg / 3,5 lbs circa.
  • Dimensioni: Vedere scheda tecnica
  • Connessioni: G1/4" BSPP
