Limitatore di carico per gru da camion

Il tuo limitatore di carico completo, completamente configurabile e sicuro per gru da camion

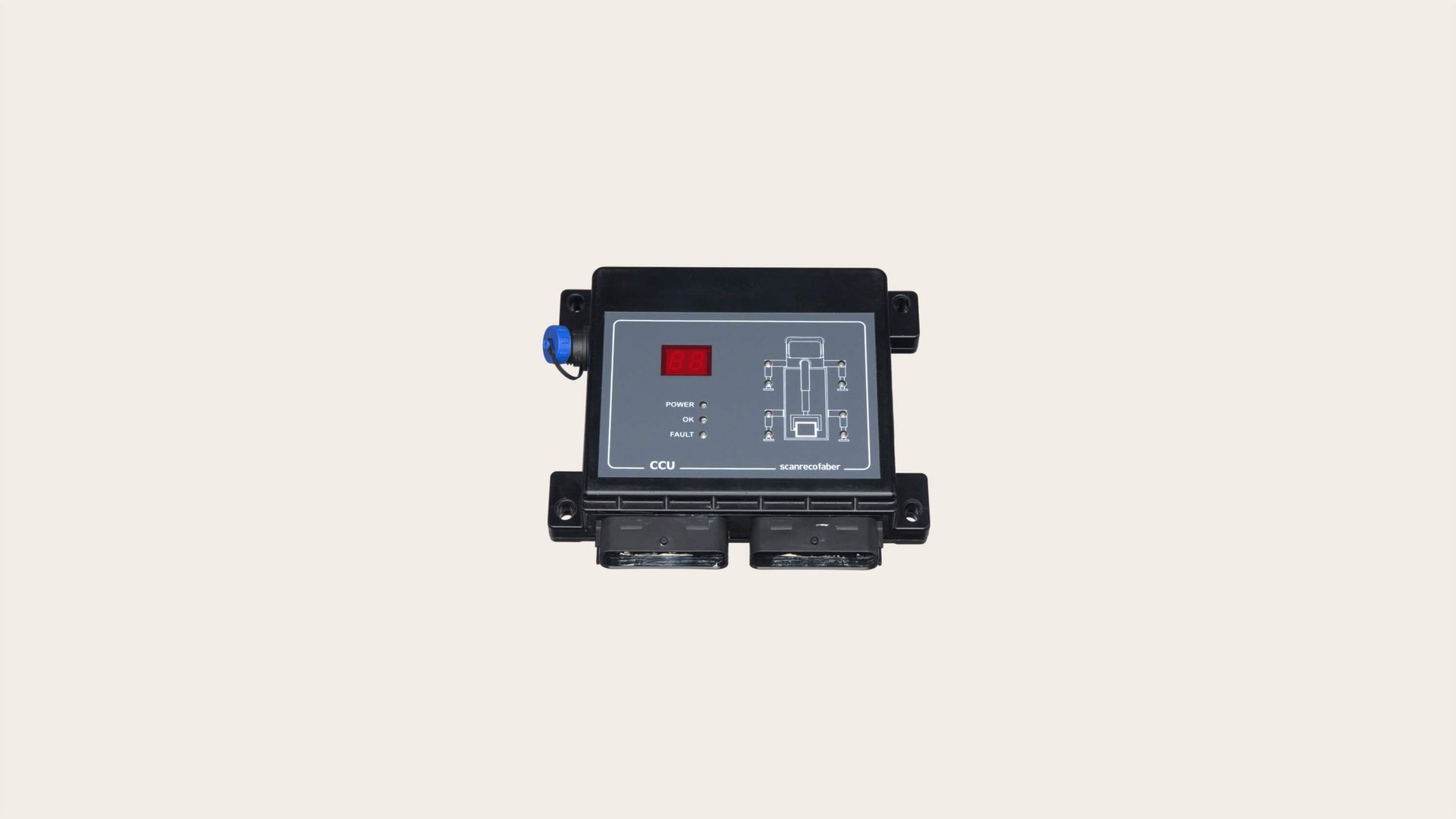

Il sistema CCU-X è un dispositivo limitatore di momento progettato per monitorare le pressioni all'interno dei martinetti di sollevamento. Queste pressioni vengono confrontate continuamente con le soglie preimpostate, che rappresentano la capacità di sollevamento massima della gru. Queste soglie possono essere regolate utilizzando un configuratore specifico.

Il sistema gestisce varie funzioni critiche, come il controllo dei movimenti consentiti, in base alle posizioni del braccio principale, del braccio secondario, del jib e del verricello, che vengono monitorati tramite sensori d’angolo. Gestisce anche gli stabilizzatori, utilizzando sensori digitali o analogici, definisce e controlla le aree di lavoro per il funzionamento della gru ed esegue l'autodiagnosi per rilevare eventuali guasti o malfunzionamenti. Il sistema gestisce inoltre i sensori delle bobine del distributore idraulico e assicura un'integrazione diretta con i radiocomandi Scanreco tramite CAN bus.

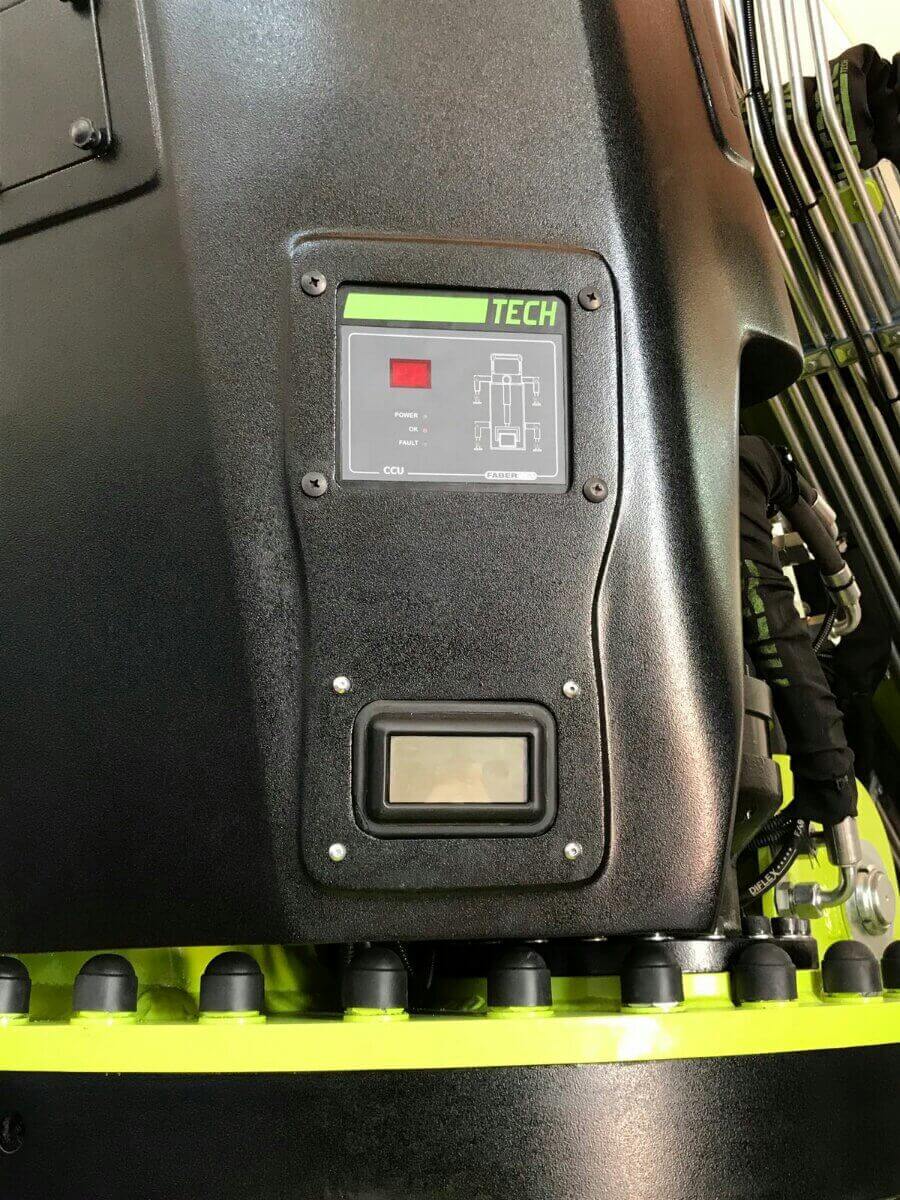

Un display touch screen consente all'operatore di visualizzare i livelli di pressione, le percentuali di utilizzo ed eventuali messaggi di allarme in tempo reale.

In caso di sovraccarico, il sistema blocca la macchina e consente solo movimenti che riportano il sistema in condizioni di sicurezza.

Se la gru è dotata di un radiocomando Scanreco, l'operatore può eseguire le stesse manovre manualmente tramite le leve del radiocomando. Utilizzando il configuratore CCU-X, ogni leva può essere associata facilmente alla manovra corretta senza dover modificare il software o la configurazione del radiocomando.

Entriamo nel dettaglio

Informazioni tecniche su CCU-X

Informazioni tecniche
  • Alimentazione: 12 o 24 VDC ±20%
  • Assorbimento di corrente: 300 mA + carico in uscita (fusibile di protezione 7,5 A)
  • Temperatura di esercizio: -25 - +70 °C / -13 - 158F
  • Dimensioni dell’alloggiamento: 180 x 154 x 39 mm / 7 x 6 x 1.5 in
  • Dimensioni massime (con connettore): 180 x 190 x 39 mm 7 x 7.4 x 1.5 in
  • Classe di protezione IP: IP65
  • Corrente in uscita: Max 2,5 A per uscita (corrente totale massima: 7,0 A)
  • Corrente massima nel circuito della valvola di bypass: 8 A (è obbligatorio proteggere questo circuito prima della ECU con un fusibile di protezione appropriato)
