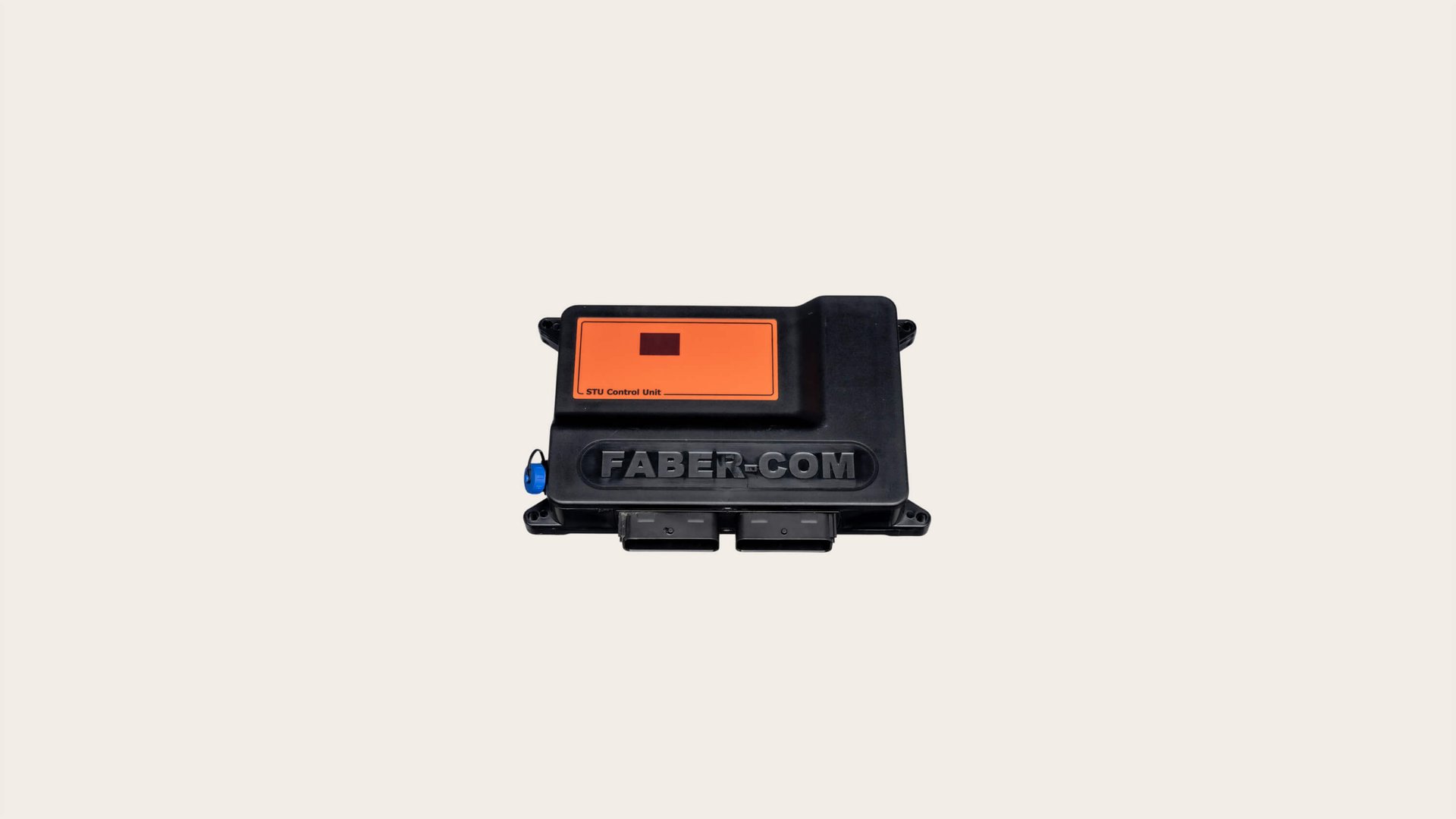

Product page_Hero image_Scanreco_STU

Driver PWM

STU: combina joystick, radiocomandi e altro con il nostro driver PWM configurabile con interfaccia CAN

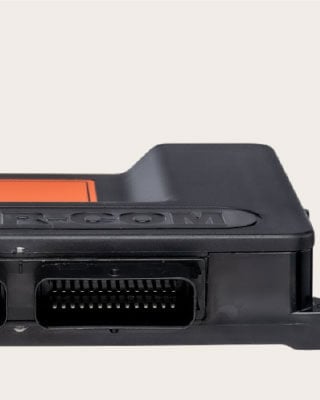

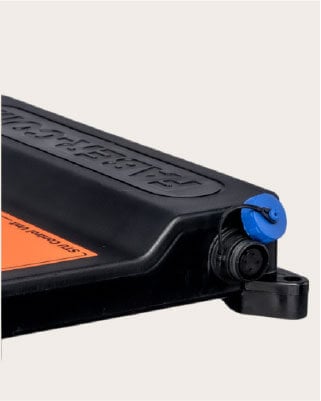

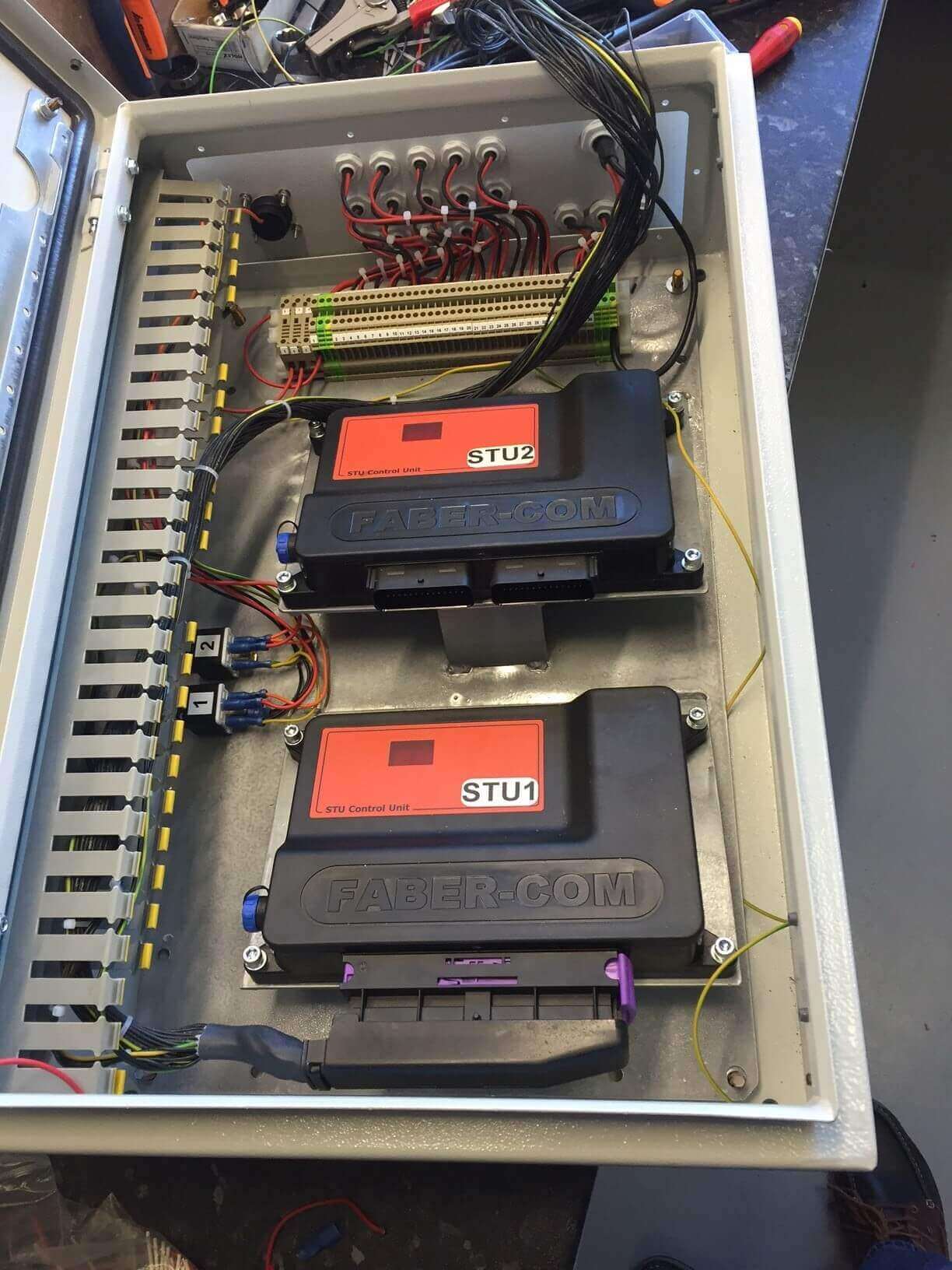

La scheda di controllo proporzionale STU-PWM regola le elettrovalvole, controllando fino a 8 moduli con 8+8 uscite PWM tramite segnali di ingresso analogici (da 0 a 5 V). Fornisce inoltre un'alimentazione stabilizzata a 5 V per joystick potenziometrici.

La scheda include 8 ingressi analogici, interfaccia CAN bus, 1 ingresso di abilitazione per pannello di controllo, 2 ingressi di abilitazione, 1 per la selezione della velocità BASSA/ALTA (opzionale) e 3 ingressi ON/OFF per il controllo diretto.

Dispone di 8+8 uscite PWM per il comando di un distributore idraulico, un'uscita DUMP VALVE per il controllo della pressione idraulica, un'uscita FAULT per la segnalazione degli errori e 3 uscite ON/OFF.

Le caratteristiche principali includono frequenza PWM e correnti di uscita regolabili, rampe di salita/discesa modificabili e impostazioni di velocità opzionali. L’uscita DUMP VALVE è dotata di un ritardo programmabile per evitare picchi di pressione.

Le sue caratteristiche di sicurezza includono banda morta, corsa e soglie programmabili nonché relè controllati da feedback e possibilità di segnalazione degli errori tramite l'uscita FAULT.

Entriamo nel dettaglio

Informazioni tecniche su STU

Informazioni tecniche
  • Tensione di alimentazione: 10 - 30 VDC (fusibile interno 5x20 8A di tipo F8A)
  • Assorbimento di corrente: 300 mA + carico sulle uscite (max 7,5 A)
  • Alimentazione per potenziometri esterni: +5 V - corrente max 50 mA
  • Temperatura di esercizio: -20 - +70 °C / -4 - 158F
  • Intervallo di corrente minima PWM: da 100 a 2500 mA
  • Intervallo di corrente massima PWM: da 100 a 2500 mA
  • Frequenza PWM: 50-60-70-85-100-125-150-200-250-300 Hz
  • Linee CAN bus: 1
  • Corrente massima sulle uscite ON/OFF: 2500 mA (700 mA per uscita FAULT)
  • Impedenza degli ingressi analogici: 11 KOhm verso 2,5 V

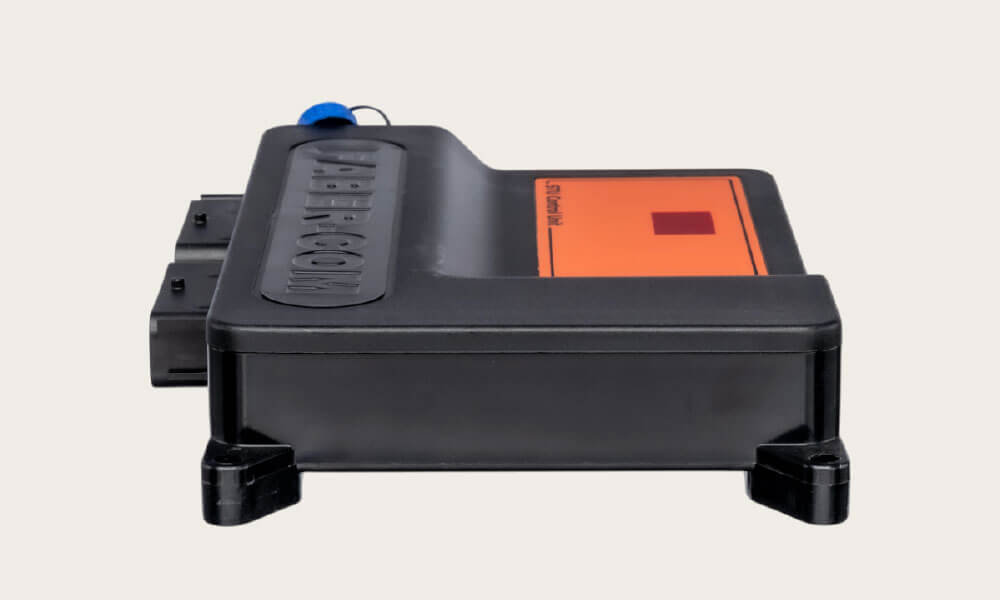

  • Dimensioni complessive con connettore montato: 256 x 210 x 45 mm / 10 x 8.3 x 1.8 in
  • Interasse di foratura: 242 x 142 mm / 9.5 x 5.6 (n. 4 fori da 6 mm / 0.2 in di diametro)
