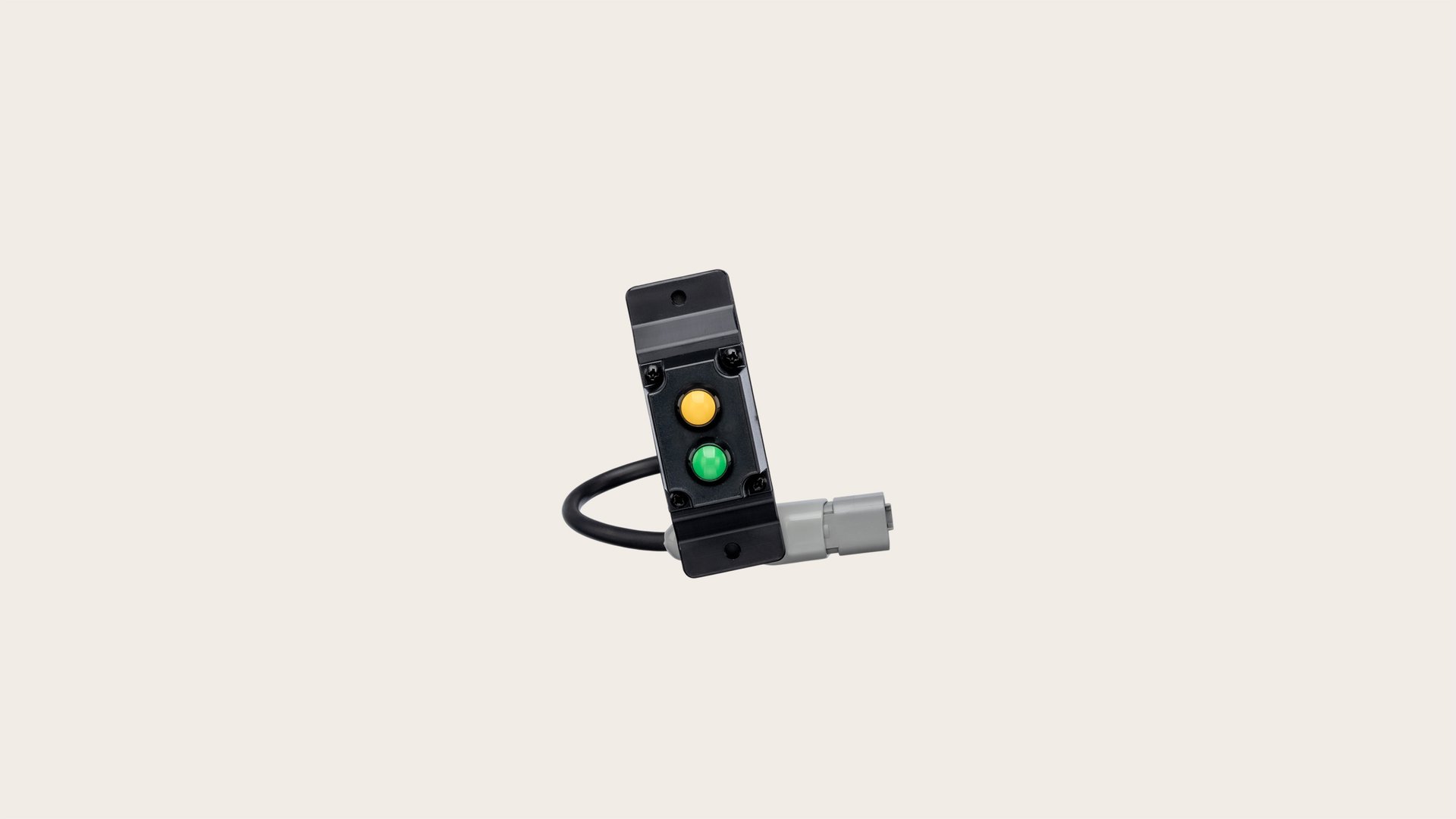

Generatore di rampe

VRG: controllo progressivo degli attuatori proporzionali a portata di mano

Il nostro generatore di rampe VRG comanda progressivamente un attuatore proporzionale, sia in accelerazione che in decelerazione, tramite un comando digitale (ON/OFF) o a pulsante. VRG è disponibile con tre opzioni di uscita:

• PWM A+B (per controllare direttamente le elettrovalvole)

• Segnale analogico (ad esempio 0-5 V, 0,5-2,5 V o 0-10 V con ON/OFF direzionale)

• Segnale raziometrico (per moduli Danfoss)

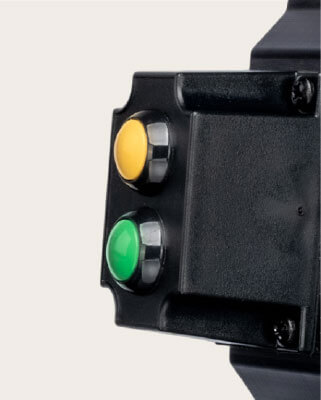

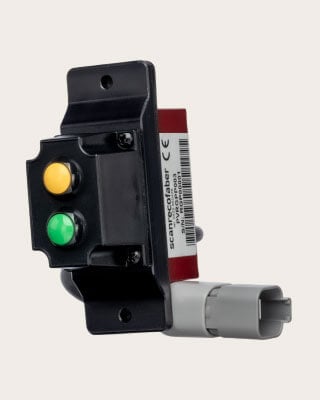

I comandi possono essere ricevuti da VRG per mezzo di ingressi digitali o pulsanti integrati (versione da pannello).

Quando il "lato A" è attivato (tramite ingresso IN1 o pulsante P1), a partire dalla posizione di riposo, l'uscita aumenta gradualmente fino al valore massimo impostato, seguendo una rampa di accelerazione lineare per una durata predefinita.

L'uscita rimane al valore massimo finché il comando è attivo. Al rilascio, l'uscita diminuisce verso il valore minimo con la rampa di decelerazione impostata.

La configurazione del dispositivo può essere personalizzata facilmente mediante connessione a un PC con il nostro intuitivo adattatore per interfaccia seriale, con la possibilità di modificare i parametri e abilitare diverse modalità di lavoro.

Entriamo nel dettaglio

Informazioni tecniche su VRG

Informazioni tecniche
  • Tensione di alimentazione: 10 - 30 VDC
  • Campo di uscita (min/max): PWM: 50-2500 mA / segnale: 0-10 V / raziometrico: 25-50-75% della tensione di alimentazione
  • Temperatura di esercizio: -40 - +70 °C / -40 - 158F
  • Frequenze PWM: 50, 60, 70, 85, 100, 125, 150, 200, 250, 300 Hz
  • Soglie di ingresso digitali: Alto > 3 V / Basso < 2 V
  • Corrente massima sulle uscite digitali: 2000 mA

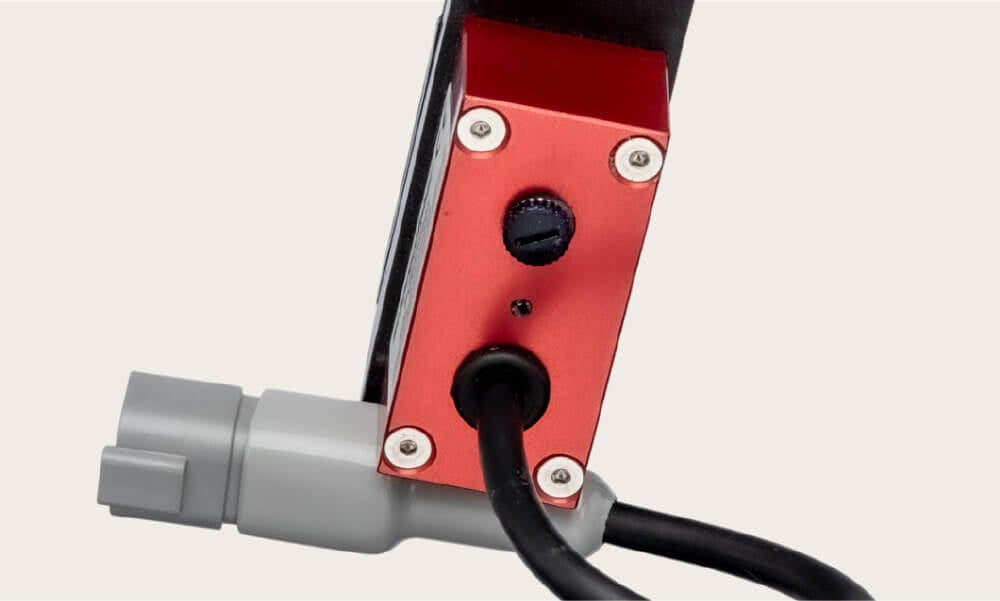

  • Connessioni: cavo L=20 cm / 7.9 in con connettore DT04-8 Deutsch
  • Classe di protezione IP: IP67
