Mini Joystick

PL d
IP65

Joystick-zender gebouwd voor consistente prestaties

U staat voor de uitdaging materieel af te leveren waarop operators dag op dag kunnen vertrouwen. De Mini Joystick is ontworpen met die behoefte in gedachten en biedt een robuuste, alom bewezen ontwerp dat uitstekend tot zijn recht komt in veeleisende omgevingen. Het systeem is ontworpen om de essentiële functies te bieden die uw toepassing nodig heeft, met een sterke focus op duurzaamheid, functionele veiligheid en comfort voor de operator.

De Mini Joystick voldoet aan de PL d norm (ISO 13849) en draagt zo bij aan veiligere werkmethoden waarbij het compacte, ergonomische ontwerp operators de controle in handen geeft, of ze nu zware lasten verplaatsen of nauwkeurige bewegingen uitvoeren. Deze zender is gebaseerd op tientallen jaren ervaring in de ontwikkeling van afstandsbedieningen en staat garant voor consistente, praktische prestaties, dag in dag uit. Als u een betrouwbare afstandsbediening nodig hebt die klaar is voor zware werkzaamheden zonder onnodige complexiteit, staat de Mini Joystick klaar uw materieel te voeden.

Product page_Mini Lever_Robust Joystick design

Betrouwbaarheid

Robuust joystick-ontwerp

Elke Mini Joystick is bestand tegen dagelijks, herhaald gebruik en getest voor maar liefst drie miljoen handelingen. Met meerdere joystick-varianten kunt u de beste versie voor uw machines kiezen, terwijl een ergonomische grip de operators helpt te profiteren van comfort en controle. Deze focus op duurzaamheid en gebruikerstevredenheid voegt waarde toe aan uw materieel en bouwt vertrouwen op bij eindgebruikers die bouwen op consistente prestaties.

Product page_Mini Joystick_functional safety design

Veiligheid

Functionele veiligheid waarop u kunt vertrouwen

De Mini Joystick voldoet aan PL d (ISO 13849) en is voorzien van geavanceerde veiligheidsvoorzieningen die helpen de risico's tijdens de bediening te beperken. Deze classificatie ondersteunt de naleving van de regelgeving en zorgt voor veiligere machines in het algemeen. U kunt de Mini Joystick in uw systemen integreren in de wetenschap dat deze is gebouwd op een fundament van bewezen veiligheidsprincipes.

Product page_Mini joystick modular design

Configureerbaar

Modulaire flexibiliteit

Keuze uit configuraties met één tot vier joysticks, meerdere knoppen en schakelaars en o ptionele display-alternatieven. Dankzij deze modulaire benadering kunt u de zender uitrusten met de functies waar uw toepassing om vraagt, zodat uw machines zowel gestroomlijnd als zeer effectief zijn voor uw specifieke gebruik.

Voordelen

Waarom kiezen voor Mini Joystick?

De Mini Joystick is ideaal voor OEM's voor wie robuustheid, consistente prestaties en eenvoudige integratie de prioriteit heeft en biedt een betrouwbare oplossing voor afstandsbediening die bestand is tegen de zware omstandigheden van dagelijkse processen.

Gecertificeerde functionele veiligheid

Gebouwd volgens de PL d (ISO 13849) norm, voor een veiligere machinebesturing en om u te helpen te voldoen aan de strenge industriële regelgeving.

Licht, ergonomisch en gebruiksvriendelijk

Ontworpen om te zorgen dat de operator comfortabel werkt en de controle behoudt, minder moe wordt tijdens lange werksessies en de werkzaamheden nauwkeurig uitvoert.

Bewezen technologie

De Mini Joystick is gebaseerd op tientallen jaren ervaring in de ontwikkeling van afstandsbedieningen en getest om te excelleren in de zwaarste omstandigheden zodat u kunt rekenen op de betrouwbaarheid die u van ons gewend bent.

Toegang tot de wereldmarkt

De Mini Joystick ondersteunt de frequentiebanden 413 MHz, 9, 15 MHz of 2,4 GHz zodat u uw materieel eenvoudig op meerdere markten kunt introduceren .

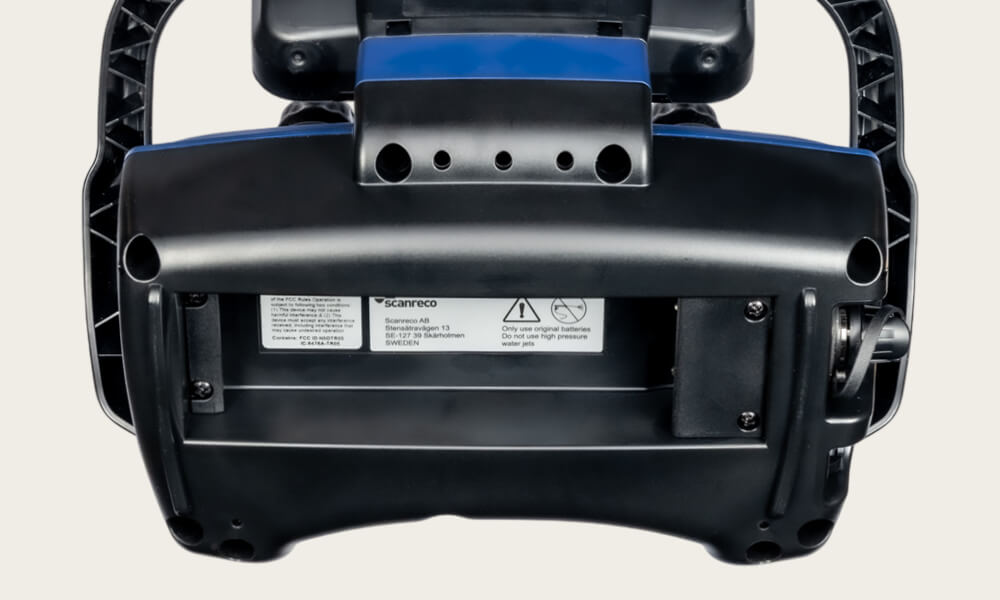

Product page_Mini Joystick_battery compartment

Opties voor Mini Joystick

Onze modellen zijn modulair. Ontdek de beschikbare configuraties, actuatoren en extra opties.

Display

4.3" premium display

Combineert de kracht van een 4,3-inch standaard display met geïntegreerde Wi-Fi, real-time sensoren (gyroscoop, versnellingsmeter), gelamineerd glas en een hoge leesbaarheid in zonlicht en is daarmee ideaal voor geavanceerde workflows. De optionele Wi-Fi camerafunctie biedt real-time visuele feedback direct op de afstandsbediening, waardoor het vertrouwen van de operator wordt vergroot.

Display

4.3" standaard display

Een krachtig kleurendisplay (16 miljoen kleuren) met 8 GB opslag, programmeerbaar via Qt. De 8 zijknoppen kunnen de display-logica uitvoeren of extra digitale uitgangen bedienen om OEM's de vrijheid te bieden om robuuste, interactieve HMI's te bouwen.

Display

2,4-inch monochroom display

Een compact LCD-scherm met achtergrondverlichting dat essentiële gegevens in één oogopslag weergeeft. Optionele geïntegreerde drukknoppen kunnen logica, extra digitale ingangen of snelle modusselecties verwerken om uw afstandsbediening nog veelzijdiger te maken.

Scanreco Mini Joystick LED indicators Display_

Displays

LED-indicatoren

Keuze uit 1 tot 15 LED's, elk configureerbaar met meerdere kleuren en labels om het operators mogelijk te maken de status van de machine, waarschuwingen of voortgang onmiddellijk te herkennen.

Display

Geen display

Een eenvoudige zwarte afdekplaat ontworpen voor minimalistische setups. Te personaliseren met logo's of symbolen om uw merkidentiteit of de bediening te verduidelijken.

Scanreco_Blue top section color Mini Joystick

kleuren van het bovendeel

Blauw

Ons iconische "Scanreco blauw", wereldwijd erkend als een teken van betrouwbaarheid en prestaties.

Scanreco_yellow top section color Mini Joystick

kleuren van het bovendeel

Geel

Opvallend en geschikt voor machines met een hoge alertheid of veiligheidsgerichtheid en voor direct zicht op een drukke bouwplaats.

Scanreco_Red top section color Mini Joystick

kleuren van het bovendeel

Rood

Gedurfd en dynamisch, vaak gebruikt om kritieke bewerkingen te benadrukken of af te stemmen op merkkleuren.

Radiomodule

433 MHz

Radiofrequentiemodule voor zender met Europese frequentie (433,050 – 434,775 MHz).

Radiomodule

915 MHz

Radiofrequentiemodule voor zender met Noord-Amerikaanse frequentie (915,0 – 919,9 MHz).

Radiomodule

2.4 GHz

Radiofrequentiemodule voor zender met wereldwijd geaccepteerde frequentie (2,4 GHz).

Scanreco_G2 G3 Tether cable control_joystick

Tether-/kabelbediening

Standaard leverbaar

In omgevingen waar draadloos niet haalbaar is of waar zich batterijproblemen voordoen zorgt een bekabelde optie voor een ononderbroken werking. We hebben alles voor u met een lengte van 10 of 30 m, zodat u de controle kunt behouden, zelfs in RF-beperkte zones of in geval van lege batterijen.

Scanreco_G2 Battery High-capacity Li-ion

Batterijen

G2 High-capacity li-ion batterij

Met een vermogen van 5800 mAh is de zwarte G2 Li-ion batterij ontworpen zenders te ondersteunen die zijn uitgerust met kleurendisplay of die langere bedrijfscycli vereisen. Lithium-ion staat garant voor een betrouwbare stroomvoorziening en een langere economische levensduur met meer oplaadcycli.

Batterijen

G2 High-capacity NiMH batterij

De blauwe G2 High-Capacity NiMH batterij levert een capaciteit van 3000 mAh en staat garant voor een langere werktijd voor zenders die meer energie vereisen. Deze batterij is geproduceerd volgens strikte kwaliteitsnormen en zorgt voor consistente prestaties in verschillende werkomgevingen.

Batterijen

G2 NiMH Standard capacity

De G2 Standard NiMH batterij biedt een betrouwbare capaciteit van 2000 mAh en is daarmee een perfecte keuze voor zenders met een lagere energiebehoefte, vooral zenders zonder display of met kortere inschakelcycli.

Joysticks

1-assige joysticks

Joysticks

2-assige joystick

Een twee-assig ontwerp voor het gelijktijdig bedienen van twee proportionele uitgangen. Keuze uit optionele mechanische afscherming of extra drukknoppen om uw afstandsbediening aan te passen aan werkzaamheden als het manoeuvreren met kranen of multi-directionele hydraulische systemen.

Joysticks

3-assige joystick

Voeg een roterende kop toe voor een derde proportionele richting in één joystick, perfect voor scenario's waarin geavanceerde bediening en strikte ergonomische beperkingen samenkomen.

Knoppen

Drukknoppen

Ongeacht hoeveel digitale functies u moet bedienen, u kunt de configuratie van uw voorkeur selecteren: zwart, groen, geel of rood. Onze drukknoppen zorgen altijd voor een comfortabel drukgevoel en zijn gemaakt om lang mee te gaan.

Tuimelschakelaars

Vergrendelende functie

Een standaard tuimelschakelaar met 2 of 3 standen voor een stabiele activering. Verkrijgbaar met 2 of 3 standen en met zwarte, gele, rode, groene of grijze rubberen hoes.

Tuimelschakelaars

Veerretour functie

Onze veerretour tuimelschakelaar wordt door operators op zijn plaats gehouden als dat nodig is en is verkrijgbaar met 2 of 3 standen en met zwarte, gele, rode, groene of grijze rubberen hoes.

Tuimelschakelaars

Lift-to-switch functie

Voorkom een mogelijke ongewenste activering van kritieke aan/uit-functies met deze pull-to-switch actuator.

Potentiometers

Uni-directioneel

Beheer snelheid, flow en andere outputs eenvoudig met deze compacte potentiometer. Van nul naar maximum.

Potentiometer

Bi-directioneel

Een comfortabele en compacte knop voor een nauwkeurige en precieze regeling van bi-directionele uitgangen.

Schakelaars

Rotatieschakelaars

Een go-to voor het selecteren van werkmodi, snelheidsniveaus of functiegroepen: gestroomlijnd en robuust voor dagelijks gebruik. De rotatieschakelaar is verkrijgbaar met 3, 4 of 6 standen.

Scanreco_waist belt Maxi and Mini Joy-Lev_carrying accessory

Draagaccessoire

Heupgordel

Deze riem is ontwikkeld voor een gelijkmatige verdeling van het gewicht op de heupen en ontlast de rug van de operator. Ideaal voor lange diensten of werkzaamheden waarbij continu bewogen moet worden, helpt de afstandsbediening stabiel te houden en veroorzaakt minder vermoeidheid in veeleisende omgevingen.

Scanreco_Shoulder hook_carrying accessory

Draagaccessoire

Schouderhaak

Zet uw zender binnen enkele seconden aan en uit met deze ergonomische oplossing, speciaal ontworpen om de belasting optimaal te verdelen en maximaal comfort tijdens het werk te garanderen.

Draagaccessoire

Verschuifbare heupgordel

Deze haak is ontworpen voor aanpasbaarheid en stelt u in staat de zender moeiteloos om je middel te draaien of te schuiven. Het is perfect om de afstandsbediening snel naar een handigere positie te verplaatsen.

Scanreco_Shoulder vest_carrying accessory

Draagaccessoire

Schoudervest

Dit speciale harnas maakt het mogelijk om de belasting van uw lichaam tijdens lange werkdagen te verminderen: het gewicht van de zender unit wordt gelijkmatig over de schouders verdeeld en de banden zijn verstelbaar voor een perfecte pasvorm.

Scanreco_Shoulder strap_carrying accessory

Draagaccessoire

Schouderband

Twee stevige clips verankeren de zender voor veilig dragen. De lengte is eenvoudig in te stellen, zodat operators met verschillende lichaamsbouw de afstandsbediening op de perfecte hoogte en oriëntatie kunnen dragen.

Camera-oplossing

Livestream oplossing met Wi-Fi-camera

Mis nooit meer iets met onze livestream oplossing met Wi-Fi-camera. Deze robuuste, hoogwaardige camera is ontworpen voor afstandsbedieningen met premium display en levert video met lage latentie rechtstreeks op uw zender, waardoor u gemakkelijk toegang hebt tot dode hoeken, uitdagende situaties of meerdere weergaven.

Compatibel met deze ontvangers

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Ontvangers

G2 PWM/Voltage

Proportionele hydraulische klepbediening via PWM of spanning

Lees meer

433 MHz
915 MHz
PL d
IP65

Ontvangers

G2 PWM Extended

PWM met 0–10 VDC of 2 veiligheidsrelais

Lees meer

2.4 GHz
433 MHz
915 MHz
PL d
IP67

Ontvangers

G3 CAN

Minimalistische CAN-ontvanger met bekabelde veiligheidslussen

Lees meer

Scanreco als partner

Een eenvoudig proces

Stap 1 – Consultatie

Inzicht in uw unieke vereisten

Begin met contact opnemen met ons team voor een gedetailleerd consult. We bespreken uw specifieke operationele behoeften, uitdagingen en gewenste functionaliteit, zodat we begrijpen hoe we de ideale afstandsbedieningsoplossing voor uw apparatuur kunnen configureren.

Stap 2 – Evaluatie

Uw oplossing beoordelen en afronden

Vervolgens leveren we een gedetailleerde specificatie met tekeningen, technische details, prijzen en levertijden. Zodra het ontwerp is afgerond, kunt u een pilotversie bestellen voor praktijktests om de prestaties te evalueren. Deze duidelijkheid helpt u bepalen of bijstellingen nodig zijn of dat het project kan doorgaan, zodat de uiteindelijke configuratie aansluit op uw doelen.

Stap 3 – Levering

Naadloze implementatie op locatie

Wanneer uw maatwerksysteem arriveert, pakt u het uit en verifieert u dat alles overeenkomt met het afgesproken ontwerp. Of u nu een complete buikzender of een compacte handzender integreert, ons team staat klaar om u door installatie en eerste configuratie te begeleiden—zodat uw oplossing vanaf dag één soepel werkt.

Stap 4 – After-sales

Doorlopende ondersteuning & evolutie

Naarmate markten en klantvereisten evolueren, moeten machineconfiguraties mee veranderen. Of het nu gaat om het finetunen van specificaties, het bijwerken van softwarelogica of het herzien van uw hardware-layout—ons wereldwijde netwerk van experts staat klaar om te helpen. Met vestigingen, kantoren en systeemintegrators wereldwijd blijven we uw “glocal” partner: dichtbij, met wereldwijde kennis om uw operatie naadloos te laten draaien.

Ontdek de specificaties

Technische informatie over Mini Joystick

Technische informatie

Beschermklasse: IP65
Stopfunctie: in overeenstemming met EN ISO 13849-1 cat. 3, PL d
Frequentiebanden: 433 MHz, 915 MHz of 2,4 GHz (andere frequenties beschikbaar op aanvraag)
Werkbereik: > 100 m / > ~330 ft.
Kabelbediening: Standaard lengte 10 meter / ~33 ft.
Afmetingen: (B x H x D): 290 x 160 x 190 mm / ~11,42 x 6,30 x 7,48 inch (zonder kleurendisplay)
Gewicht: 1,4–2,2 kg / ~3,1–4,8 lbs. inclusief batterij
Joysticks: 1-3 joysticks
Overige actuatoren: Diverse tuimelschakelaars, drukknoppen en rotatieschakelaars
Optionele operator feedback door:
 LED's (lichtgevende diodes)
Monochroom display 2,4” met 128 x 64 px
Kleurendisplay 4,3" met 480 x 272 px
