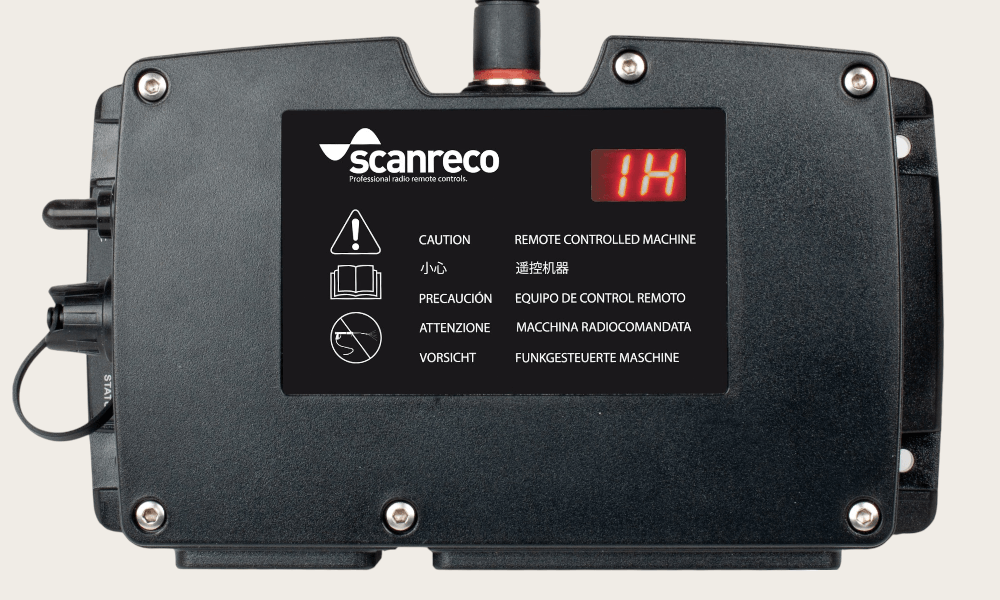

G2 PWM/Voltage Ontvanger

Betrouwbare controle voor een scala aan hydraulische kleppen

Als uw materieel proportionele uitgangen vereist voor een soepele, nauwkeurige werking, voorziet de G2 PWM/Voltage Ontvanger in twee gespecialiseerde versies—één die PWM-klepbediening ondersteunt en een andere die geschikt is voor spanningsgeregelde stuurschuiven. Iedere variant is ontworpen voor betrouwbaarheid in zware omgevingen en biedt functionele veiligheid (PL d), aanpasbare controleparameters en CANopen-compatibiliteit. Beiden worden geleverd met optionele kabelkits voor snelle integratie met kleppen van toonaangevende hydraulische fabrikanten, plus optionele externe antennekabels.

image - 2025-03-14T100411.420

Betrouwbaarheid

Gebouwd voor het extreme

Met zijn volledig ingegoten behuizing beschermt de G2 PWM/Voltage Ontvanger interne componenten tegen trillingen, vocht en stof. Dit unieke, binnen de branche als eerste ingegoten ontwerp van Scanreco zorgt voor ongeëvenaarde duurzaamheid en vermindert downtime voor een langdurige werking, zelfs onder zware omstandigheden.
image - 2025-03-14T100411.420

Functionele veiligheid

Performance Level PL d

De G2 PWM/Voltage Ontvanger voldoet aan PL d (ISO 13849) en verbetert de veiligheid van de operator en de machine. Door te voldoen aan de moderne regelgeving biedt het systeem ingebouwde waarborgen die helpen personeel en materieel te beschermen terwijl de efficiënte prestaties behouden blijven.
image - 2025-03-14T100411.420

Perfect passend

Flexibele kalibratie

Een ingebouwd configuratieregister maakt nauwkeurige controle van uitvoerparameters mogelijk en staat garant voor eenvoudige integratie, zelfs zonder een hoofdcontroller. Pas alles aan; van uitvoercurves tot vertragingselementen voor een geoptimaliseerde pasvorm en zorg voor soepele bediening en betrouwbare prestaties met minimale insteltijd.

Ontvanger

Waarom kiezen voor G2 PWM/Voltage?

G2 PWM/Voltage vereenvoudigt het hele integratieproces door speciaal gebouwde versies te bieden - PWM-gebaseerd of spanningsgereguleerd - naast een ingegoten, veiligheidsgericht ontwerp en CANopen-compatibiliteit. Deze ontvangers garanderen robuuste, configureerbare uitgangen die u helpen nauwkeurige, betrouwbare controle onder veeleisende omstandigheden te bereiken.

Ideaal voor hydraulische kleppen

Doelgericht ontworpen voor machines die afhankelijk zijn van soepele, nauwkeurige hydraulische klepcontrole voor optimale bediening van kritieke machinefuncties.

CANopen-interface inbegrepen

Verbindt naadloos met de CAN-bus van uw systeem, biedt eenvoudige gegevensuitwisseling en compatibiliteit met verschillende controllers .

Betrouwbaar onder alle omstandigheden

Ingegoten interne componenten en een robuuste behuizing minimaliseren downtime en onderhoud en zorgen dat de ontvanger de ontberingen van uitdagende omgevingen kan doorstaan.

Toegang tot de wereldmarkt

Werkt op 433 MHz, 915 MHz, of 2.4 GHz frequenties en komt wereldwijd tegemoet aan regionale vereisten zonder grote wijzigingen aan het ontwerp.

Keuze uit twee modellen

Ontvanger

G2 PWM

Deze variant is ontworpen voor alle belangrijke hydraulische kleppen met PWM-besturing en werkt op 12 of 24VDC met ondersteuning voor radiografische of kabelbediening. Inclusief 8 bi-directionele proportionele PWM-uitgangen, een speciale dumpvalve-uitgang, 13 digitale uitgangen, 3 digitale ingangen en 1 configureerbare digitale in- of uitgang.

  • Functionele veiligheid: PL d (ISO 13849)
  • Beschermklasse: IP65

Ontvanger

G2 Spanningsgeregeld

Een alternatief voor spanningsgeregelde stuurschuiven die ook werken op 12 of 24VDC met radiografische of kabelopties. Met 8 spanningsuitgangen, een dumpvalve-uitgang, 13 digitale uitgangen en 4 digitale ingangenperfect voor systemen die nauwkeurige spanningsgestuurde controle vereisen.

  • Functionele veiligheid: PL d (ISO 13849-1)
  •  Beschermklasse: IP65

Compatibel met deze zenders

  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Zenders

Mini Joystick

Middelgrote buikzender met joystick-gestuurde bediening met tot 3 joysticks

Lees meer
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Zenders

Mini Lever

Middelgrote buikzender met flipper-gestuurde bediening met tot 6 flippers

Lees meer
  • 2.4 GHz
  • 433 MHz
  • 915 MHz
  • PL d
  • IP65

Zenders

Maxi Lever

Grotere buikzender met tot 8 flippers en een ergonomische polssteun

Lees meer
  • 2.4 GHz
  • PL d
  • IP65

Zenders

Rocket

Compacte handzender met 2-stapsknoppen, optioneel display

Lees meer

Scanreco als partner

Een eenvoudig proces

Consultation-support-Scanreco

Stap 1 – Consultatie

Inzicht in uw unieke vereisten

Begin met contact opnemen met ons team voor een gedetailleerd consult. We bespreken uw specifieke operationele behoeften, uitdagingen en gewenste functionaliteit, zodat we begrijpen hoe we de ideale afstandsbedieningsoplossing voor uw apparatuur kunnen configureren.
Configuration_scanreco_system_cropped

Stap 2 – Evaluatie

Uw oplossing beoordelen en afronden

Vervolgens leveren we een gedetailleerde specificatie met tekeningen, technische details, prijzen en levertijden. Zodra het ontwerp is afgerond, kunt u een pilotversie bestellen voor praktijktests om de prestaties te evalueren. Deze duidelijkheid helpt u bepalen of bijstellingen nodig zijn of dat het project kan doorgaan, zodat de uiteindelijke configuratie aansluit op uw doelen.
receiver on machine

Stap 3 – Levering

Naadloze implementatie op locatie

Wanneer uw maatwerksysteem arriveert, pakt u het uit en verifieert u dat alles overeenkomt met het afgesproken ontwerp. Of u nu een complete buikzender of een compacte handzender integreert, ons team staat klaar om u door installatie en eerste configuratie te begeleiden—zodat uw oplossing vanaf dag één soepel werkt.
Scanreco-aftersales-support

Stap 4 – After-sales

Doorlopende ondersteuning & evolutie

Naarmate markten en klantvereisten evolueren, moeten machineconfiguraties mee veranderen. Of het nu gaat om het finetunen van specificaties, het bijwerken van softwarelogica of het herzien van uw hardware-layout—ons wereldwijde netwerk van experts staat klaar om te helpen. Met vestigingen, kantoren en systeemintegrators wereldwijd blijven we uw “glocal” partner: dichtbij, met wereldwijde kennis om uw operatie naadloos te laten draaien.

Ontdek de specificaties

Technische informatie over G2 PWM

Technische informatie
  • Platform: G2B
  • Afmetingen: (BxHxD) 233 x 205 x 77 mm / 9.17 x 8.07 x 3.03 inches
  • Gewicht: 1,2 kg / 2.6 lbs
  • Voeding: 12 of 24 VDC
  • Beschermklasse: IP65
  • Interne zekering: 10 Ampère
  • Overbelastingsbescherming: Ja, maximaal 33 VDC (zekering springt door)
  • Stroomverbruik: 40 mA (idle) 60 mA + externe belastingen in werking
  • Analoge uitgangen: 8 bi-directionele PWM-uitgangen (totaal 16 uitgangen vergrendeld/gepaard)
  • Programmeerbare uitgang: 100 – 2500 mA, programmeerbare ditherfrequentie, kortsluitingsbestendig, overbelastingsbeschermd
  • Digitale uitgangen: 14 digitale uitgangen beschikbaar (waarvan 1 gecombineerde in/uitgang), kortsluitingsbestendig, overbelastingsbeschermd, max. 1,8 Ampère belasting/uitgang
  • Dumpvalve-uitgang: Kortsluitingsbestendig, overbelastingsbeschermd, max. 2 Ampère belasting
  • Digitale ingangen: 4 digitale ingangen beschikbaar (waarvan 1 gecombineerde in-/uitgang)
  • CAN-Bus: CANopen
  • Radiofrequenties: 433 MHz, 915 MHz & 2.4 GHz
  • Omgevingstemperatuur: -25°C tot +70°C  / ~ -15°F tot +160°F
