Retrofit elektrohydraulische modules

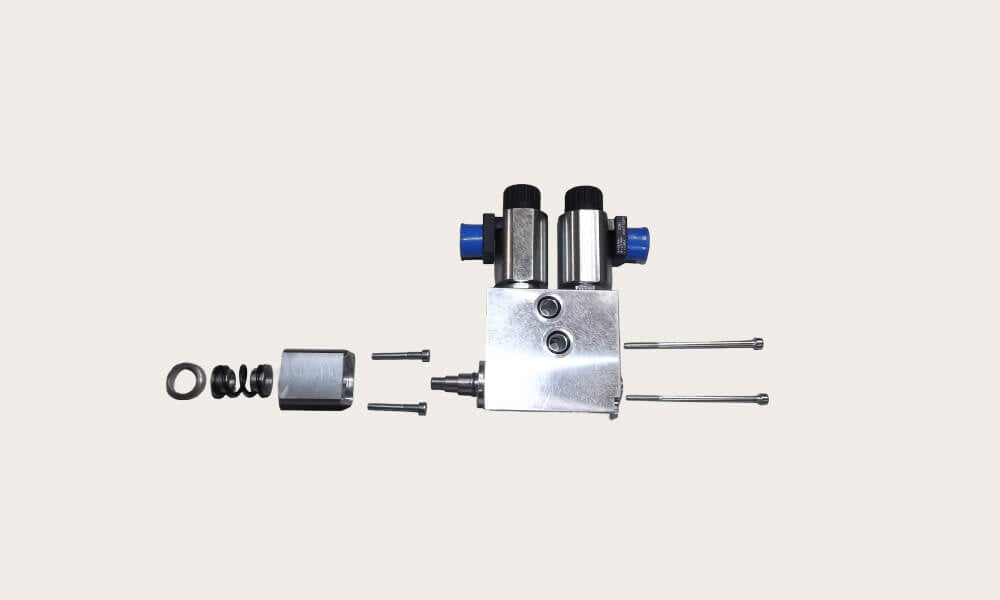

HCD-SD actuatoren voor handmatige Hydrocontrol- en Walvoil-kleppen

Deze retrofit elektrohydraulische modules voor directe bevestiging op HCD (HYDROCONTROL) en SD (WALVOIL) hydraulische kleppen zijn ontworpen om afstandsbediening mogelijk te maken van machines die zijn uitgerust met deze typen handmatige hydraulische kleppen.

Elke module binnen het HCD-SD blok kan één proportionele functie regelen. De rechtstreekse installatie op de achterzijde van de hydraulische klep zorgt voor een nauwkeurige montage in besloten ruimten, waardoor het risico op eventuele mechanische speling in een later stadium effectief wordt voorkomen.

Het HC-SD servo-besturingsblok bestaat uit modulaire hydraulische cilinders, die elektrisch worden aangestuurd door proportionele kleppen met mechanische feedback. De hoge betrouwbaarheid van het product is gebaseerd op een zorgvuldige engineering en een productieproces met geavanceerde technologieën.

Door dit blok te installeren, wordt een handmatige hydraulische klep geüpgraded met de mogelijkheid van afstandsbediening, via kabel of radiografisch.

Het ontwerp van het blok, dat op maat is afgestemd op directe aansluiting op de achterzijde van de klep, biedt een nauwkeurigere machinebesturing in vergelijking met traditionele retrofit installaties met dubbele bedieningsstangen. Geassembleerde blokken zijn beschikbaar met maximaal 8 functies, zonder openingen tussen de secties.

Ontdek de specificaties

Technische informatie over HCD-SD

Technische informatie
  • Voeding: 12V of 24V
  • Stroombereik: 600 - 1600 mA (12V) / 230 - 830 mA (24V)
  • Frequentie: 60 Hz
  • Werktemperatuur: -20 - +60 °C / -4 - 140F
  • Feedback: Mechanisch
  • Type vloeistof: Minerale olie 10 - 200 cSt
  • Filtratie: 10 micron
  • Maximale blow-by: 100 cc/minuut
  • Maximale werkdruk: 30 bar
  • Maximale stuwkracht: 1300 N (bij 30 bar)
  • Gewicht (per sectie): 1,6 kg / 3,5 lbs (ong.)
  • Afmetingen: Zie technische gegevens
  • Aansluiting: G1/4" BSPP
