Lastmomentbeveiliging voor hoogwerkers

Één lastmomentbeveiliging, vele functies voor de bediening van uw machine: CCU-S lastmomentbeveiliging voor hoogwerkers

Onze CCU-S is een geïntegreerde lastmomentbeveiliging voor hoogwerkers, ontworpen om verschillende belangrijke functies van een WMB op een voertuig of vrachtwagen te beheren. Het systeem bestaat uit een printplaat met twee microprocessoren voor geavanceerde bediening van de machine met één apparaat.

De CCU-S combineert meerdere essentiële functies, waaronder een dumpvalve interface, beperking van het werkgebied, lastmomentbeveiliging, stempels en rotatiebediening.

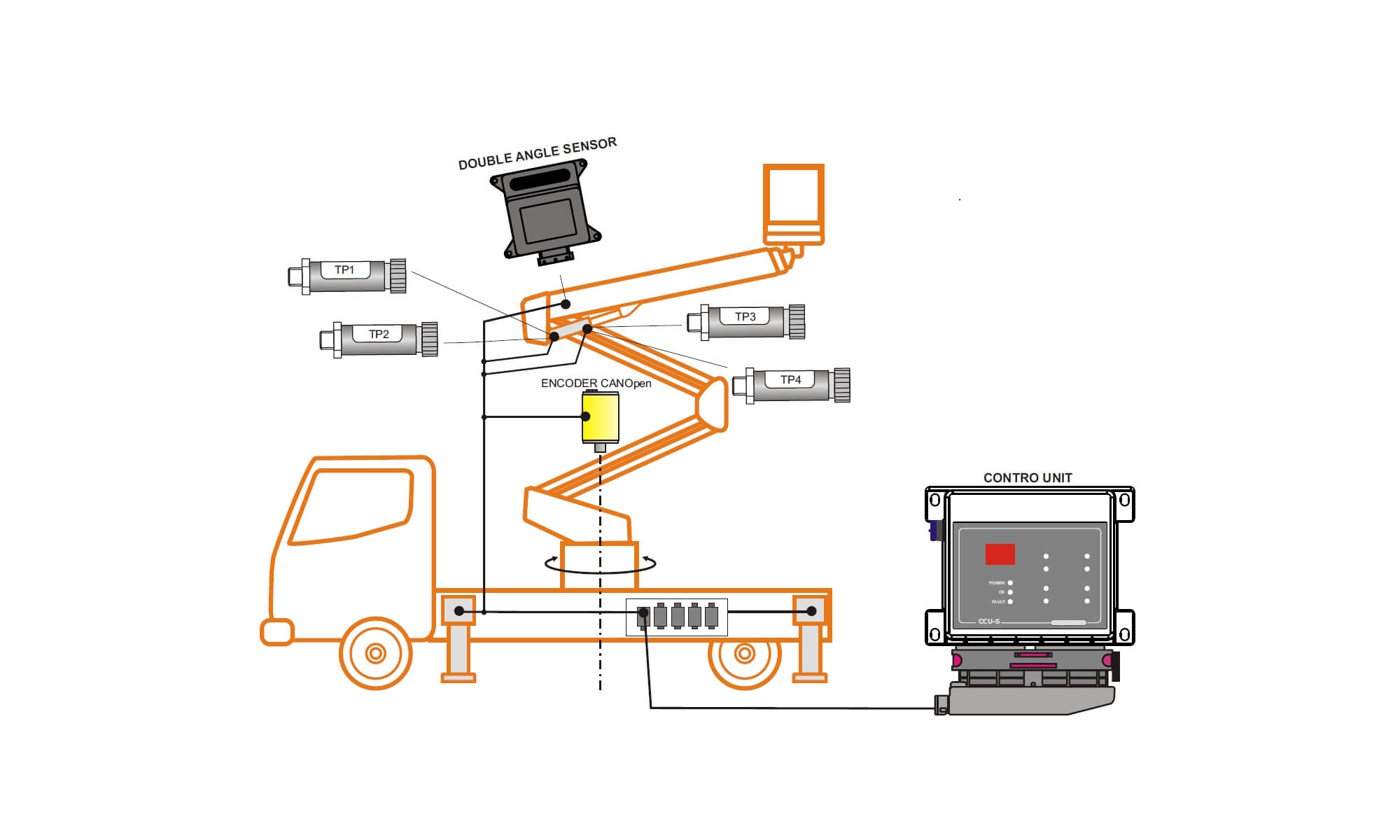

Één van de belangrijkste kenmerken van de CCU-S is de mogelijkheid om de stempels te bewaken met behulp van redundante microschakelaars om de betrouwbaarheid te garanderen. Voor een nauwkeurige bediening kan de rotatie van de platformkolom ook worden gecontroleerd door een CAN-encoder uit te lezen.

De unit is voorzien van dubbele differentiële druksensoren voor de cilinder op de hoofdgiek en meet de hellinghoek van de hoofdgiek op twee plaatsen, waardoor de veiligheid en nauwkeurigheid worden verbeterd.

De unit is uitgerust met een 56-polige FCI-connector en heeft beschermklasse IP 68, waardoor duurzaamheid en betrouwbaarheid in zware omstandigheden worden gegarandeerd. Omdat veiligheid bij ons voorop staat, zijn de veiligheidsvoorzieningen ontworpen volgens Categorie 3 (EN 13849) normen voor het regelen van de dumpvalve.

Ontdek de specificaties

Technische informatie over CCU-S

Technische informatie
  • Voeding: 12 of 24 VDC ±20%
  • Stroomabsorptie: 300mA + uitgangsbelasting (zekering 7,5A)
  • Werktemperatuur: -20 - +70 °C / -4 - 158F
  • Uitgangsstroom: Maximaal 2,5 A voor elke uitgang (totale maximale uitgangsstroom 7,0 A)
  • Beschermklasse: IP65
  • Afmetingen van de regeleenheid: 180 x 154 x 39 mm / 7 x 6 x 1,5 inch
  • Totale afmetingen (met connector): 180 x 190 x 39 mm 7 x 7,4 x 1,5 inch
  • Maximale stroom op het circuit van de dumpvalve (pin 15-16): 8A (er moet een externe zekering op deze circuits worden geïnstalleerd om ze te beschermen tegen kortsluiting. De zekering moet van een geschikt type zijn om de maximale stroom te beperken)
