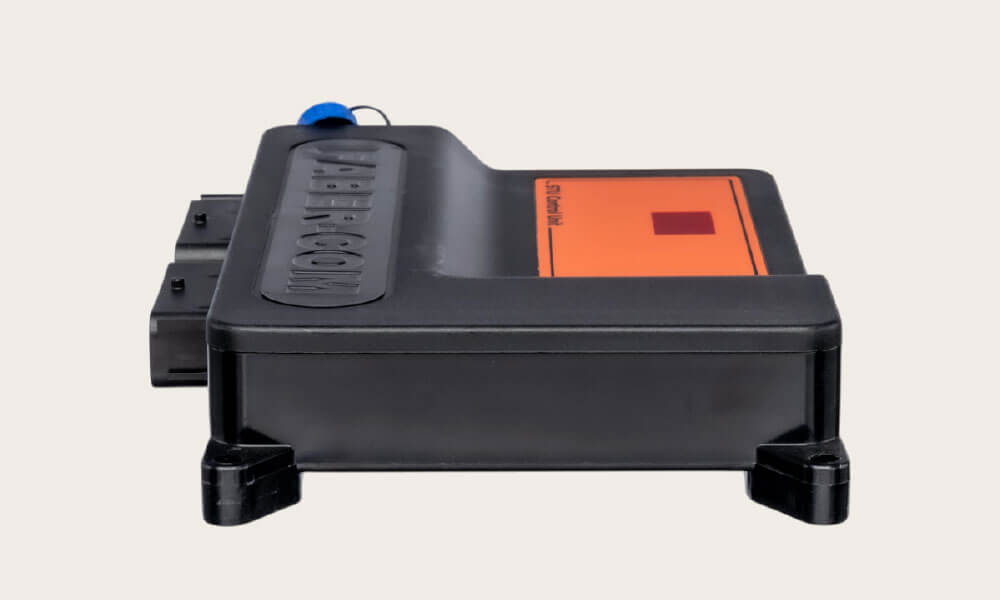

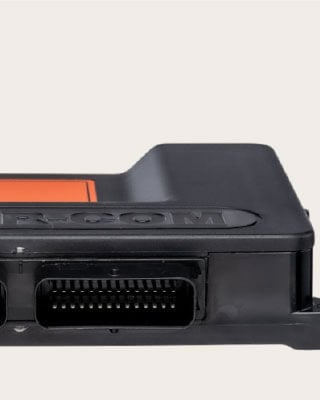

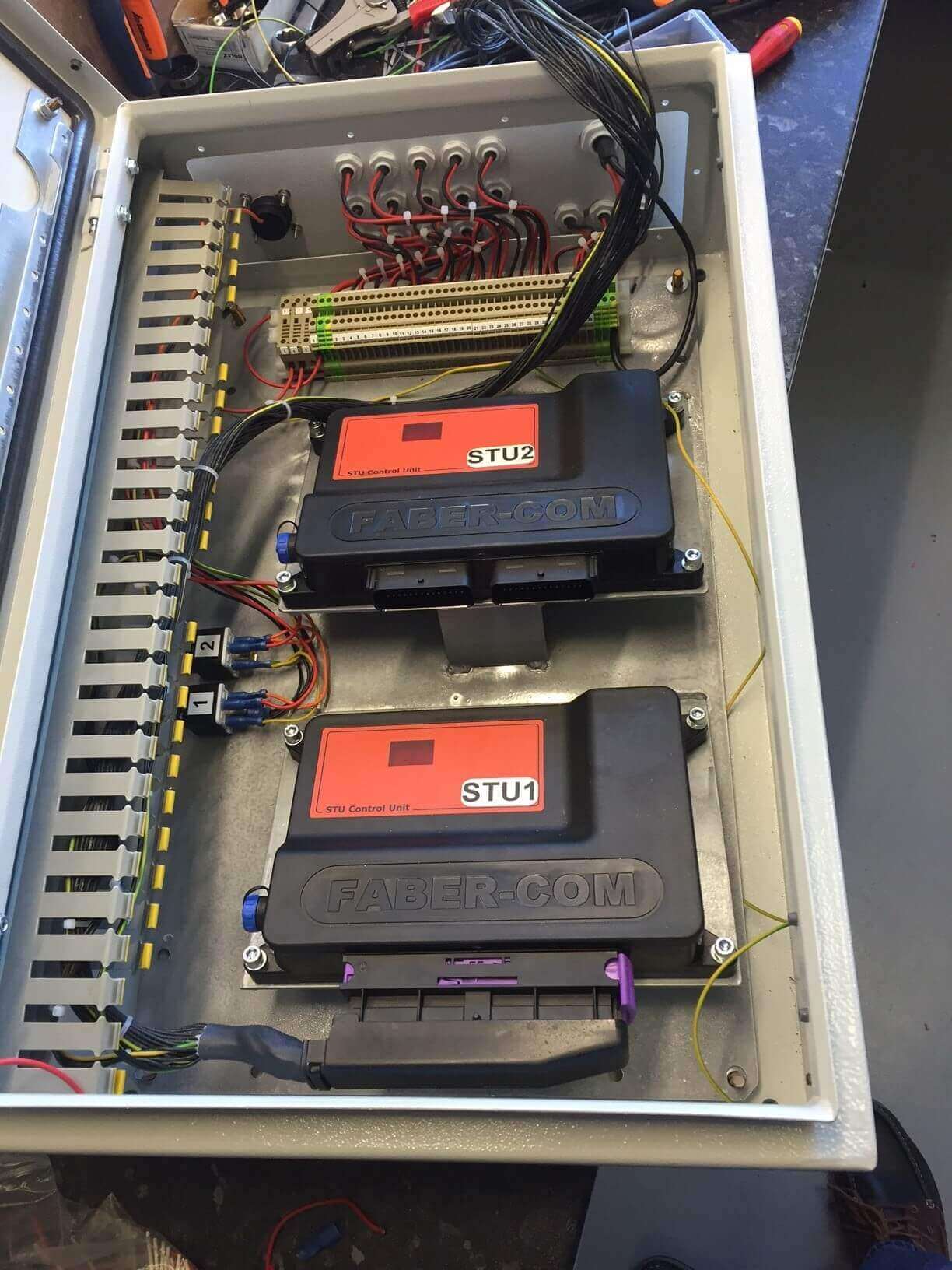

PWM-regelaar

STU: combineer joysticks, radiografische afstandsbedieningen en meer met onze configureerbare PWM regelaar met CAN-interface

De STU-PWM proportionele regelkaart regelt magneetventielen en bestuurt tot 8 modules met 8+8 PWM-uitgangen met behulp van analoge ingangssignalen (0 tot 5V). Biedt ook een stabiele 5V-voeding voor potentiometrische joysticks.

De kaart bevat 8 analoge ingangen, een CAN-bus interface, 1 enable ingang voor het bedieningspaneel, 2 enable ingangen, 1 voor het selecteren van LOW/HIGH snelheid (optioneel) en 3 AAN/UIT-ingangen voor directe besturing.

De kaart is voorzien van 8+8 PWM-uitgangen voor magneetventielen, een DUMPVALVE-uitgang voor controle van de hydraulische druk, een FAULT-uitgang voor foutsignalering en 3 ON/OFF-uitgangen.

Belangrijke functies zijn onder andere de instelbare PWM-frequentie, uitgangsstromen, hellingen stijg-/daaltijden en optionele snelheidsinstellingen. De DUMPVALVE heeft een programmeerbare vertraging om drukpieken te voorkomen.

De veiligheidsfuncties omvatten een programmeerbare dode band, slag, drempelwaarden, feedbackgestuurde relais en foutrapportage via de FAULT-uitgang.

Ontdek de specificaties

Technische informatie over STU

Technische informatie
  • Voedingsspanning: 10 - 30 VDC (binnen 5x20 8A zekering type F8A)
  • Stroomabsorptie: 300 mA + lastuitgangen (max 7,5 A)
  • Voeding voor externe potentiometers: +5V - max stroom 50 mA
  • Werktemperatuur: -20 - +70 °C / -4 - 158F
  • PWM minimaal stroombereik: van 100 tot 2500 mA
  • PWM maximaal stroombereik: van 100 tot 2500 mA
  • PWM frequentie: 50-60-70-85-100-125-150-200-250-300 Hz
  • CAN-buslijnen: 1
  • AAN/UIT-uitgangen maximale stroom: 2500 mA (700 mA voor FOUT-uitgang)
  • Impedantie van analoge ingangen: 11 KOhm bij 2,5 V
  • Algemene afmetingen met gemonteerde connector: 256 x 210 x 45 mm / 10 x 8,3 x 1,8 inch
  • Interaxis: 242 x 142 mm / 9,5 x 5,6 (n. 4 gaten van 6 mm / 0,2 inch diameter)
