Digitaler Neigungsschalter

FIP-M: zweiachsiger, digitaler Planaritäts-Sensor mit 4 programmierbaren, unabhängigen Halbachsen

Der FIP-M ist ein digitaler Neigungsschalter, der Neigungen über vordefinierte Schwellenwerte hinaus entlang vier unabhängiger Halbachsen über einen Ein-/Aus-Ausgang und eine Status-LED meldet.

Die Schwellenwerte für alle vier Achsen sind unabhängig voneinander programmierbar, indem das Gerät über einen seriellen Schnittstellenadapter an einen PC angeschlossen wird.

Zusätzlich stehen zwei An-/Aus-Ausgänge mit jeweils unabhängig programmierbaren Schwellenwerten zur Verfügung.

Der FIP-M Neigungsschalter liefert Informationen zur horizontalen Neigung relativ zur Ebene und verfügt über zwei digitale Ausgänge, die ihren Status ändern, wenn die Schwellenwerte überschritten werden. Für Statusänderungen der Ausgänge können optional Verzögerungen und Hysteresen konfiguriert werden.

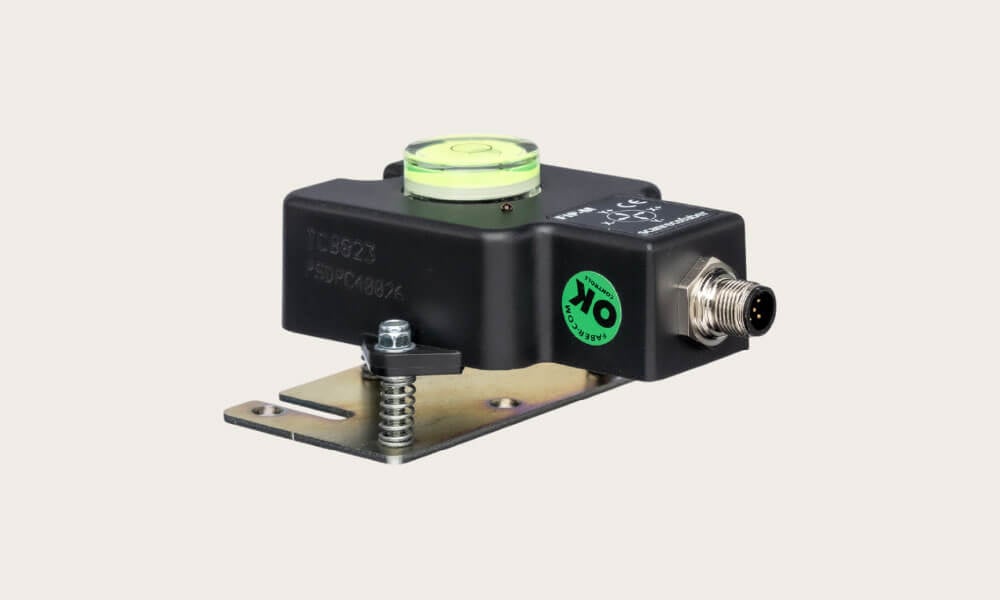

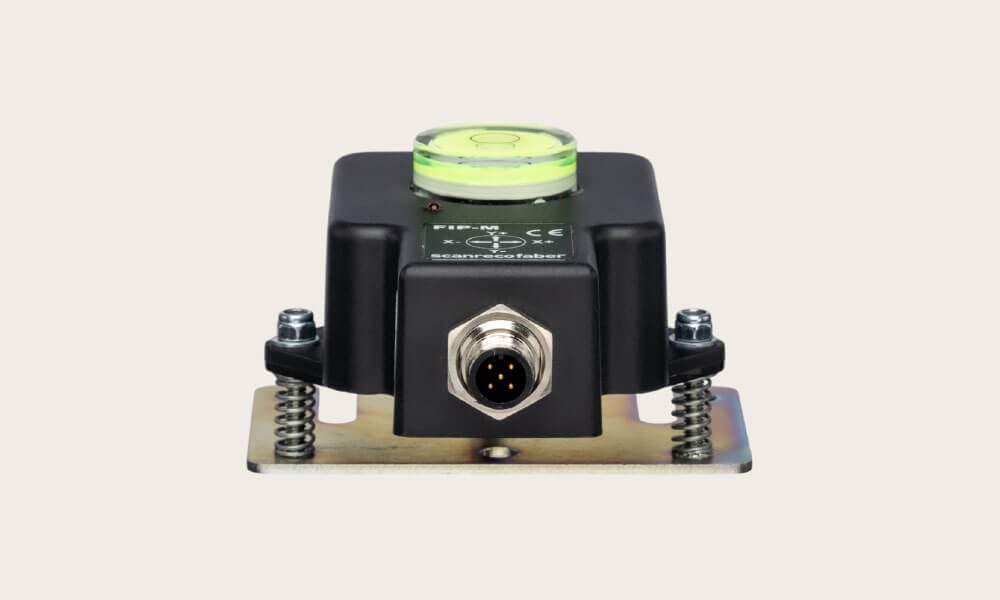

Unser FIP-M ist außerdem mit einer Wasserwaage und einer Metallhalterung für eine einfache Nullkalibrierung ohne zusätzliche Komponenten ausgestattet, die lediglich die Einstellung der Befestigungsschrauben erfordert.

Lassen Sie uns auf die Einzelheiten eingehen.

Technische Informationen zu FIP-M

Technische Informationen
  • Betriebsspannung: 10 - 32 VDC
  • Digitale Ausgangsspannung: Vsupply - 0,125 V
  • Maximaler Ausgangsstrom: 0,5 A
  • Verbrauch (ohne Last): 23 mA
  • Schutzgrad: IP67
  • Betriebsbereich: max. -35 - 35 Grad
  • Wiederholbarkeitsfehler: 0,22 Grad
  • Eingriffsverzögerung: programmierbar
  • Digitalausgangsschutz: Kurzschluss, Überspannung
  • Betriebstemperaturbereich: -40 - 70 °C
  • Temperaturdrift: 0,01 Grad/°C
