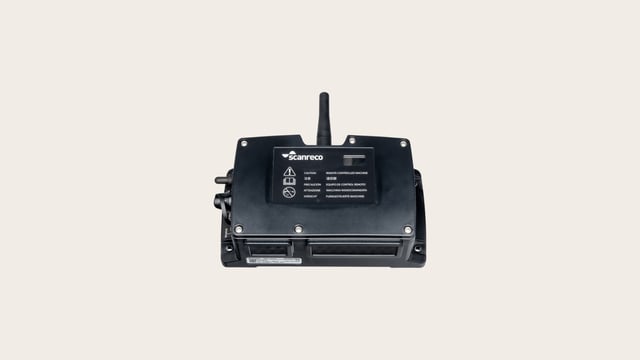

Receptor G2 PWM/Voltage

PL d
IP65

Control fiable para una gama de válvulas hidráulicas

Cuando su equipo requiere salidas proporcionales para un funcionamiento suave y preciso, el receptor G2 PWM/Voltage ofrece dos versiones especializadas: una que admite el control de válvulas PWM y otra adecuada para bloques de válvulas regulados por tensión. Diseñado para ofrecer fiabilidad en entornos difíciles, cada variante ofrece seguridad de funcionamiento (PL d), parámetros de control personalizables y compatibilidad con CANopen. Ambos incluyen kits de cables opcionales para una rápida integración con válvulas de los principales fabricantes hidráulicos, además de cables alargadores de antena opcionales.

Fiabilidad

Diseñado para las condiciones extremas

El receptor G2 PWM/Voltage, con componentes protegidos completamente por una capa de epoxy, protege los componentes internos de las vibraciones, la humedad y el polvo. Este diseño único encapsulado, el primero de su clase en la industria, de Scanreco, garantiza una durabilidad sin igual y reduce el tiempo de inactividad, lo que le proporciona un funcionamiento duradero incluso en condiciones difíciles.

Seguridad de funcionamiento

«Performance Level» (nivel de prestaciones) PL d

El receptor G2 PWM/Voltage, conforme a PL d (norma ISO 13849), mejora la seguridad del operador y de la máquina. Al cumplir con las normas reglamentarias modernas, ofrece protecciones integradas que ayudan a proteger al personal y al equipo, manteniendo al mismo tiempo un rendimiento eficiente.

Ajuste perfecto

Calibración flexible

Un registro de configuración integrado permite un control preciso de los parámetros de salida, lo que simplifica la integración incluso sin un controlador principal. Ajuste de todo, desde las curvas de salida hasta las rampas de desaceleración, para un ajuste optimizado, lo que garantiza una manipulación suave y un rendimiento fiable con un tiempo de configuración mínimo.

Receptor

¿Por qué elegir G2 PWM/Voltage?

G2 PWM/Voltage simplifica todo el proceso de integración al ofrecer versiones diseñadas específicamente para este fin, basadas en PWM o reguladas por tensión, junto con un diseño encapsulado y enfocado en la seguridad y compatibilidad con CANopen . Estos receptores aseguran salidas sólidas y configurables que le ayudan a lograr un control preciso y fiable en condiciones exigentes.

Ideal para válvulas hidráulicas

Diseñado específicamente para máquinas que dependen de un control de las válvulas hidráulicas fluido y preciso , lo que garantiza un manejo óptimo de las funciones críticas de la máquina.

Interfaz CANopen incluida

Se conecta sin problemas al bus CAN de su sistema, ofreciendo un intercambio de datos sencillo y compatibilidad con diversos controladores .

Fiabilidad en cualquier condición

Los componentes internos encapsulados y la carcasa robusta minimizan el tiempo de inactividad y el mantenimiento, lo que permite que el receptor resista las condiciones adversas de los entornos exigentes.

Acceso al mercado global

Funciona en frecuencias de 433 MHz, 915 MHz o 2,4 GHz, que cubren los requisitos regionales en todo el mundo sin cambios importantes en el diseño.

Elija entre dos modelos

Receptor

G2 PWM

Diseñada para todas las principales válvulas hidráulicas que utilizan control PWM, esta variante funciona con 12 o 24  VCC con compatibilidad con funcionamiento por radio o por cable. Incluye 8 salidas PWM proporcionales bidireccionales, 1 salida dedicada para la válvula de descarga, 13 salidas digitales, 3 entradas digitales y 1 entrada o salida digital configurable.

Seguridad de funcionamiento: PL d (ISO 13849)
Protección contra la penetración: IP65

Receptor

G2 Regulado por tensión

Una alternativa para bloques de válvulas regulados por tensión, que también funcionen con 12 o 24  VCC con opciones de radio o cable. Ofrece 8 salidas de tensión, 1 salida de válvula de purga, 13 salidas digitales y 4 entradas digitales—perfecto para sistemas que requieren un control preciso basado en la tensión.

Seguridad de funcionamiento: PL d (ISO 13849-1)
Protección contra la penetración: IP65

Compatible con estos transmisores

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Transmisores

Mini Joystick

Dispositivo de tipo pupitre de tamaño mediano con control mediante joystick con hasta 3 joysticks

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Transmisores

Mini Lever

Dispositivo tipo pupitre de tamaño mediano con control mediante palancas con hasta 6 palancas

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Transmisores

Maxi Joystick

Transmisor tipo pupitre más grande con hasta 4 joysticks

2.4 GHz
433 MHz
915 MHz
PL d
IP65

Transmisores

Maxi Lever

Transmisor tipo pupitre más grande con hasta 8 palancas y una muñequera ergonómica.

2.4 GHz
PL d
IP65

Transmisores

Rocket

Dispositivo de mano compacto con botones paso a paso y pantalla opcional

Scanreco como socio

Un proceso sencillo

Paso 1 – Consultoría

Comprender sus requisitos únicos

Empiece contactando a nuestro equipo para una consultoría detallada. Hablaremos de sus necesidades operativas, desafíos y funcionalidades deseadas para configurar la solución de control remoto ideal para su equipo.

Paso 2 – Evaluación

Revisar y finalizar su solución

A continuación, le entregaremos una especificación detallada con planos, datos técnicos, precios y plazos. Una vez finalizado el diseño, podrá solicitar un prototipo para pruebas en condiciones reales y evaluar su rendimiento. Esta claridad le permite decidir si se requieren ajustes o si el proyecto puede avanzar, asegurando que la configuración final esté alineada con sus objetivos.

Scanreco-installation-remote-control-solution

Paso 3 – Entrega

Implementación sin contratiempos in situ

Cuando llegue su sistema personalizado, solo debe desempaquetar y verificar que todo coincida con el diseño acordado. Ya sea un transmisor de pupitre completo o un transmisor de botonera compacto, nuestro equipo le guiará en la instalación y la puesta en marcha inicial para que su solución funcione sin problemas desde el primer día.

Paso 4 – Postventa

Soporte continuo & evolución

A medida que evolucionan los mercados y los requisitos de los clientes, las configuraciones de las máquinas deben adaptarse. Ya se trate de afinar especificaciones, actualizar la lógica del software o revisar por completo el diseño del hardware, nuestra red global de expertos está lista para ayudar. Con filiales y distribuidores/integradores en todo el mundo, seguimos siendo su socio “glocal”: cercano y con conocimiento global para mantener sus operaciones en marcha sin interrupciones.

Ver detalles

Información técnica sobre G2 PWM

Información técnica

Plataforma: G2B

Dimensiones: (AnchoxAltoxFondo) 233 x 205 x 77 mm / 9,17 x 8,07 x 3,03″

Peso: 1,2 kg / 2,6 lb

Alimentación: 12 o 24 VCC

Clase IP: IP65

Fusible interno: 10 amperios

Protección contra sobrecarga: Sí, máximo 33 VCC (el fusible se funde).

Consumo eléctrico: 40 mA (en reposo) 60 mA + Cargas externas en funcionamiento

Salidas analógicas: 8 salidas PWM bidireccionales (en total 16 salidas interconectadas/emparejadas)

Rango programable de corriente de salida: 100 – 2500 mA, frecuencia de dither programable, a prueba de cortocircuitos, protección contra sobrecargas

Salidas digitales: 14 salidas digitales disponibles (de las cuales 1 es una entrada/salida combinada), a prueba de cortocircuitos, protegidas contra sobrecargas, carga/salida máx. de 1,8 amperios
