Joysticks multieje

JP/JS/JC: sus joysticks multieje electrónicos hechos a medida con salidas PWM, de tensión o bus CAN

Nuestros joysticks multieje proporcionales están diseñados para una amplia gama de aplicaciones que requieren una interfaz de usuario simple y fiable para el control de maquinaria móvil.

El modelo JS, con salidas de señal (también disponible en versión radiométrica), se puede utilizar, por ejemplo, junto con una unidad de control lógico (PLC) o un dispositivo de control de potencia (controlador PWM).

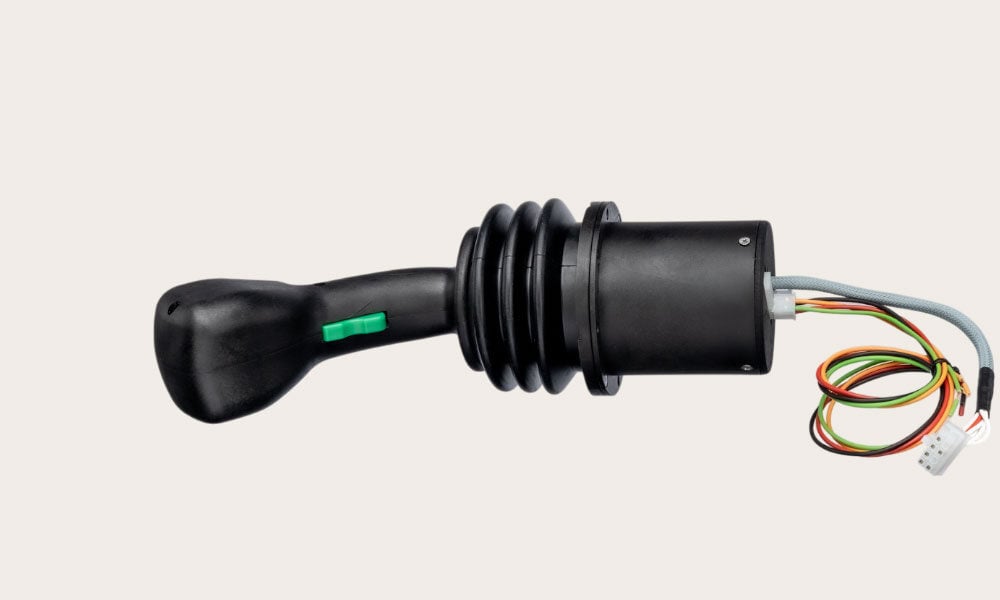

La versión JP, con salidas PWM, puede controlar directamente las válvulas de control hidráulico, sirviendo a menudo como la única unidad de control para toda la máquina.

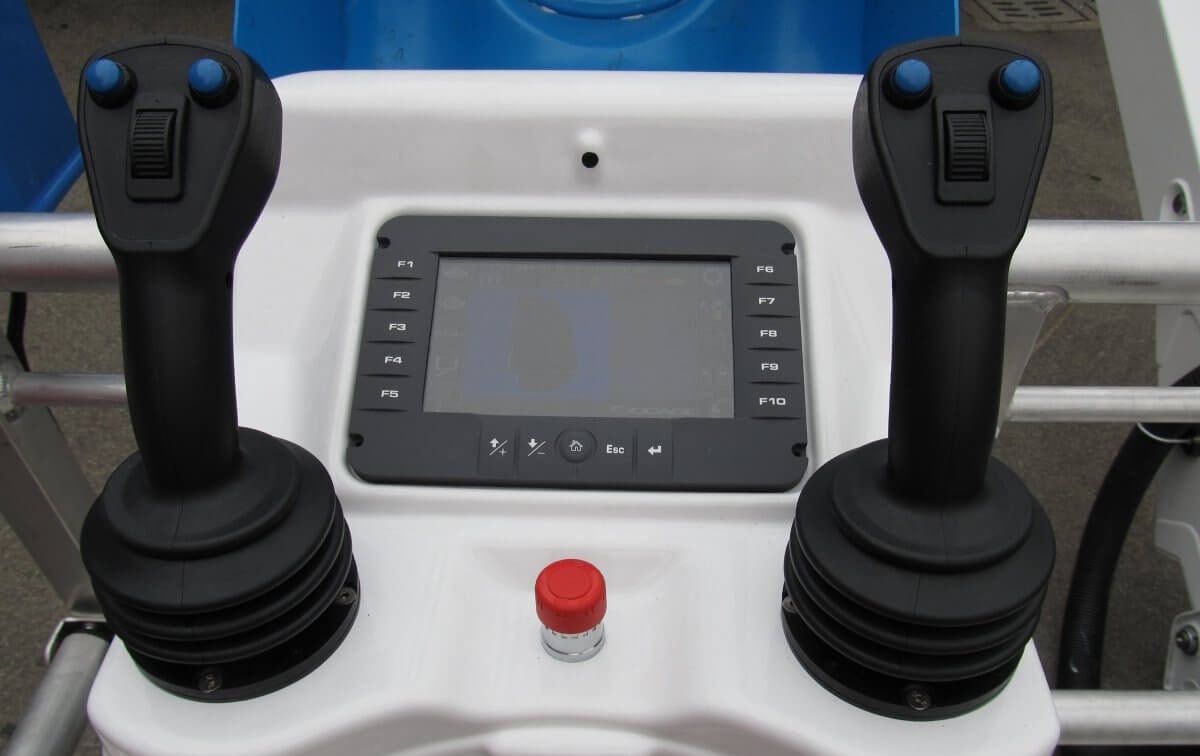

El modelo JC, en cambio, transmite señales de control a través de una red de bus CAN.

La electrónica de control está alojada y sellada para garantizar una alta durabilidad. Los movimientos del joystick se detectan mediante sensores de efecto Hall redundantes, que miden el campo magnético generado por imanes ferromagnéticos permanentes, ofreciendo una solución duradera.

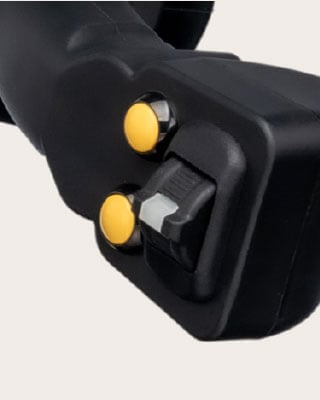

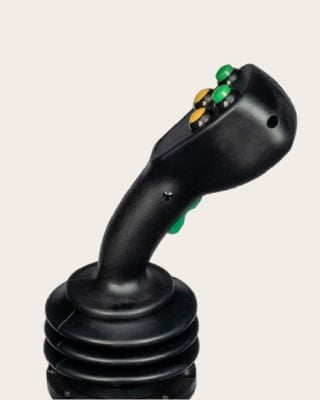

La configuración y calibración de estos joysticks son sencillas, lo que hace que sean adaptables para diversas aplicaciones. Hay varios tipos de mangos disponibles, con paneles de botones completamente personalizables, para satisfacer todas las necesidades de las aplicaciones.

Entre las funciones disponibles se incluyen: «cruz virtual» para restringir los movimientos diagonales, curvas de salida ajustables, un interruptor de seguridad capacitivo, una banda muerta ajustable para cada eje y salidas auxiliares activadas por una lógica definida por el usuario. Otras opciones incluyen conjuntos de velocidad, una salida de válvula de descarga con apagado retardado y la capacidad de controlar máquinas de orugas con movimientos del joystick hacia arriba/abajo e izquierda/derecha.

Todos los modelos incorporan un puerto serie para la configuración y calibración a través de nuestro sencillo adaptador de interfaz de serie. Todos nuestros joysticks incluyen un cable desconectable de 50 cm, aunque hay disponible cableado personalizado por encargo.

Ver detalles

Información técnica sobre nuestros joysticks multieje

Información técnica
  • Tensión de alimentación: 10 - 30 VCC
  • Señal de entrada de la roldana: Rango 0,5-4,5 V
  • Rango de temperatura de trabajo: de -40 a +70 °C / de -40 a 158 °F
  • Tamaño del inferior: diámetro 80 mm / 3,1″ - profundidad 90 mm / 3,5″
  • Ángulo de trabajo: +/- 18 grados
  • Fuerza máxima en el mango: 800 N
  • Fuerza requerida en el recorrido completo del mango: 14 N (opcional 7 N)
  • Compatibilidad electromagnética (CEM): EN 13309 - EN ISO 14982
  • Clase IP: IP65
  • Peso (aprox.): 1150 g | 2,5 lb
