Limitador de carga para plataformas

Un limitador de momento, múltiples funciones para el control de su máquina: Limitador de carga CCU-S para plataformas

Nuestro CCU-S es un dispositivo limitador de momento integrado para plataformas de trabajo aéreo, diseñado para gestionar varias funciones clave de un WMB instalado en un vehículo o camión. Incorpora una placa de circuito con dos microprocesadores, lo que permite un control avanzado de la máquina a través de un solo dispositivo.

El CCU-S combina múltiples funciones esenciales, incluyendo interfaz de válvula de descarga, limitación del área de trabajo, limitación de carga, estabilizadores y control de rotación.

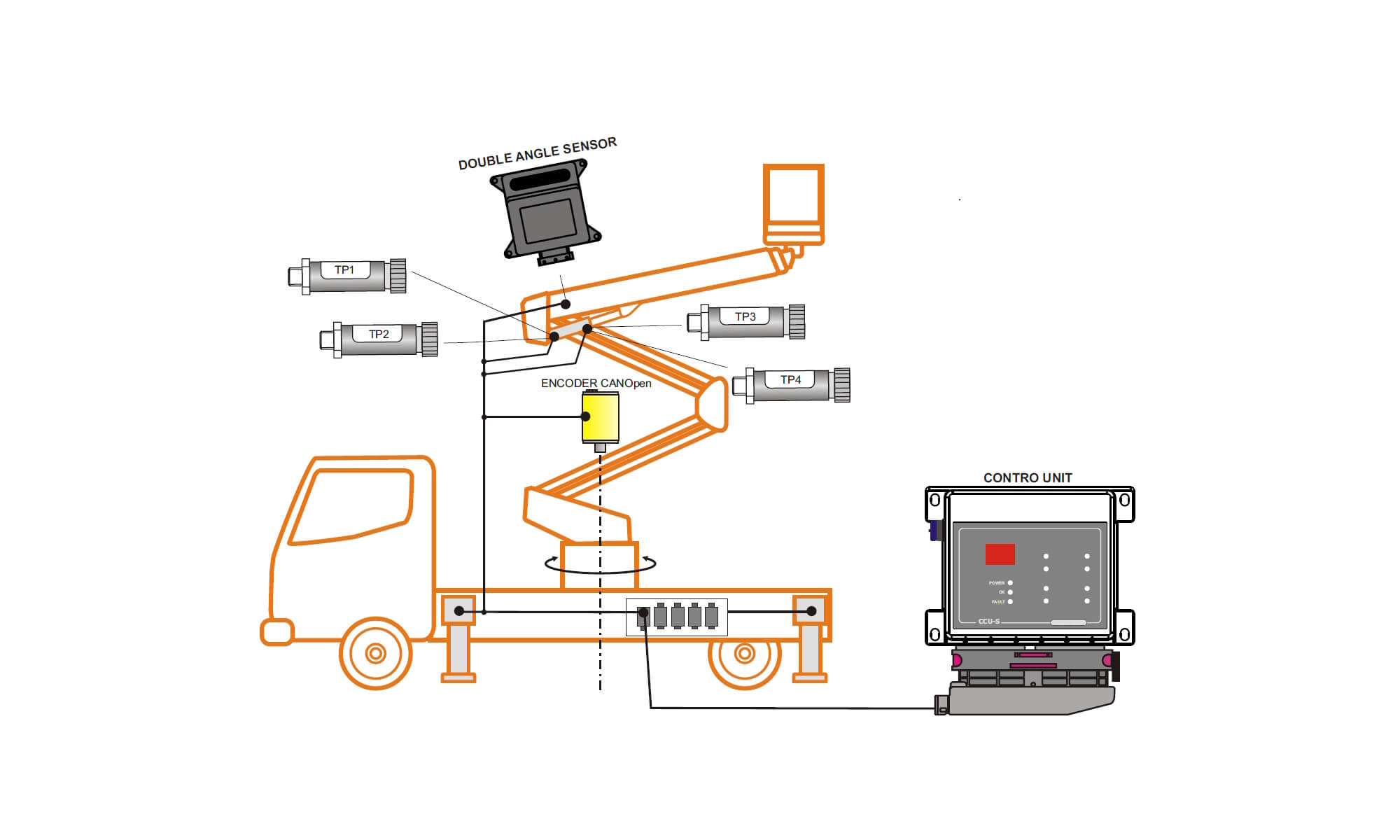

Una de las características clave del CCU-S es su capacidad para supervisar los estabilizadores mediante microinterruptores redundantes, lo que garantiza su fiabilidad. También comprueba la rotación de la columna de la plataforma mediante la lectura de un sensor CAN, lo que proporciona un control preciso.

La unidad incluye sensores de presión diferencial duales para el brazo principal y lee el ángulo de inclinación del brazo principal en dos puntos, lo que mejora la seguridad y la precisión.

La unidad está equipada con un conector FCI de 56 polos para automoción y cuenta con protección IP 68, lo que garantiza su durabilidad y fiabilidad en entornos difíciles. La seguridad es un aspecto fundamental, con salidas de seguridad diseñadas según las normas de la categoría 3 (EN 13849) para controlar la válvula de descarga.

Ver detalles

Información técnica sobre CCU-S

Información técnica
  • Alimentación: 12 o 24 VCC ±20 %
  • Absorción de corriente: 300 mA + carga de salida (fusible de 7,5 A)
  • Rango de temperatura de trabajo: de -20 a +70 °C / de -4 a 158 °F
  • Corriente de salida: Máximo 2,5 A por cada salida (corriente máxima total de salida 7,0 A)
  • Clase IP: IP65
  • Dimensiones de la unidad de control: 180 x 154 x 39 mm /  7 x 6 x 1,5″
  • Dimensiones totales (con conector): 180 x 190 x 39 mm /  7 x 7,4 x 1,5″
  • Corriente máxima en el circuito de la válvula de descarga (pines 15-16): 8 A (se debe instalar un fusible externo en estos circuitos para protegerlos contra cortocircuitos; el fusible debe ser del tipo adecuado para limitar la corriente máxima).
