Generador de rampa

VRG: control progresivo de actuadores proporcionales al alcance de su mano

Nuestro generador de rampa VRG controla progresivamente un actuador proporcional, tanto en aceleración como en deceleración, mediante un comando digital (encendido/apagado) o un pulsador. El VRG está disponible con tres opciones de salida:

• PWM A+B (para controlar directamente válvulas eléctricas)

• Señal analógica (por ejemplo, 0-5 V, 0,5-2,5 V o 0-10 V con encendido/apagado direccional)

• Señal radiométrica (para módulos Danfoss)

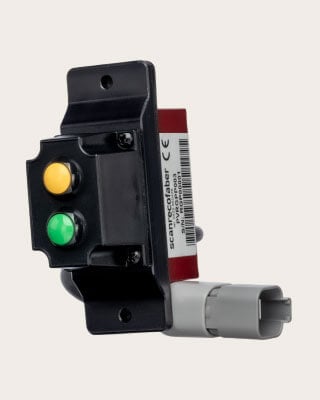

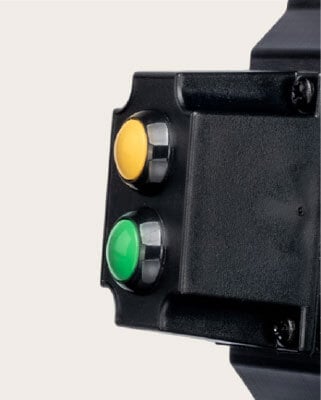

El VRG puede recibir comandos a través de entradas digitales o pulsadores integrados (versión con panel).

Cuando se activa el «lado A» (a través de la entrada IN1 o el botón P1), partiendo del reposo, la salida aumenta progresivamente hasta el valor máximo establecido, siguiendo una rampa de aceleración lineal durante un tiempo predefinido.

La salida permanece en el valor máximo mientras el comando esté activo. Tras la liberación, la salida disminuye hasta el valor mínimo con la rampa de desaceleración establecida.

La configuración del dispositivo se puede personalizar fácilmente conectándolo a un PC gracias a nuestro adaptador de interfaz intuitivo de serie, con la posibilidad de cambiar los parámetros y habilitar diferentes modos de trabajo.

Ver detalles

Información técnica sobre VRG

Información técnica
  • Tensión de alimentación: 10 - 30 VCC
  • Rango de salida (mín./máx.): PWM: 50-2500 mA / señal: 0-10 V / radiométrica: 25-50-75 % de la tensión de alimentación
  • Rango de temperatura de trabajo: de -40 a +70 °C / de -40 a 158 °F
  • Frecuencias PWM: 50, 60, 70, 85, 100, 125, 150, 200, 250, 300 Hz
  • Umbrales de entrada digital: Alto > 3 V / Bajo < 2 V
  • Corriente máxima de las salidas digitales: 2000 mA

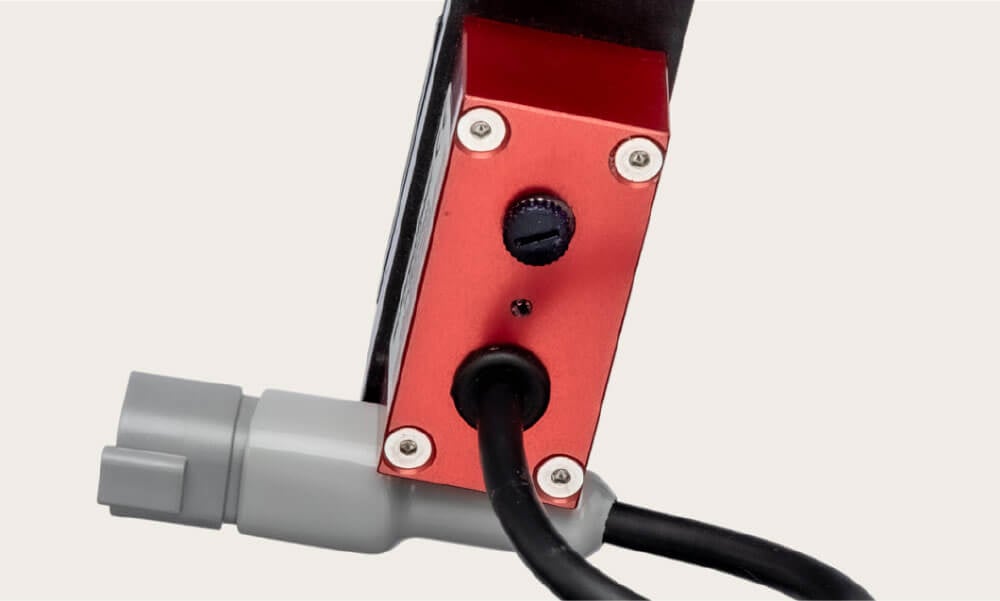

  • Conexiones: cable L=20 cm / 7,9″ con conector Deutsch DT04-8
  • Clase IP: IP67
