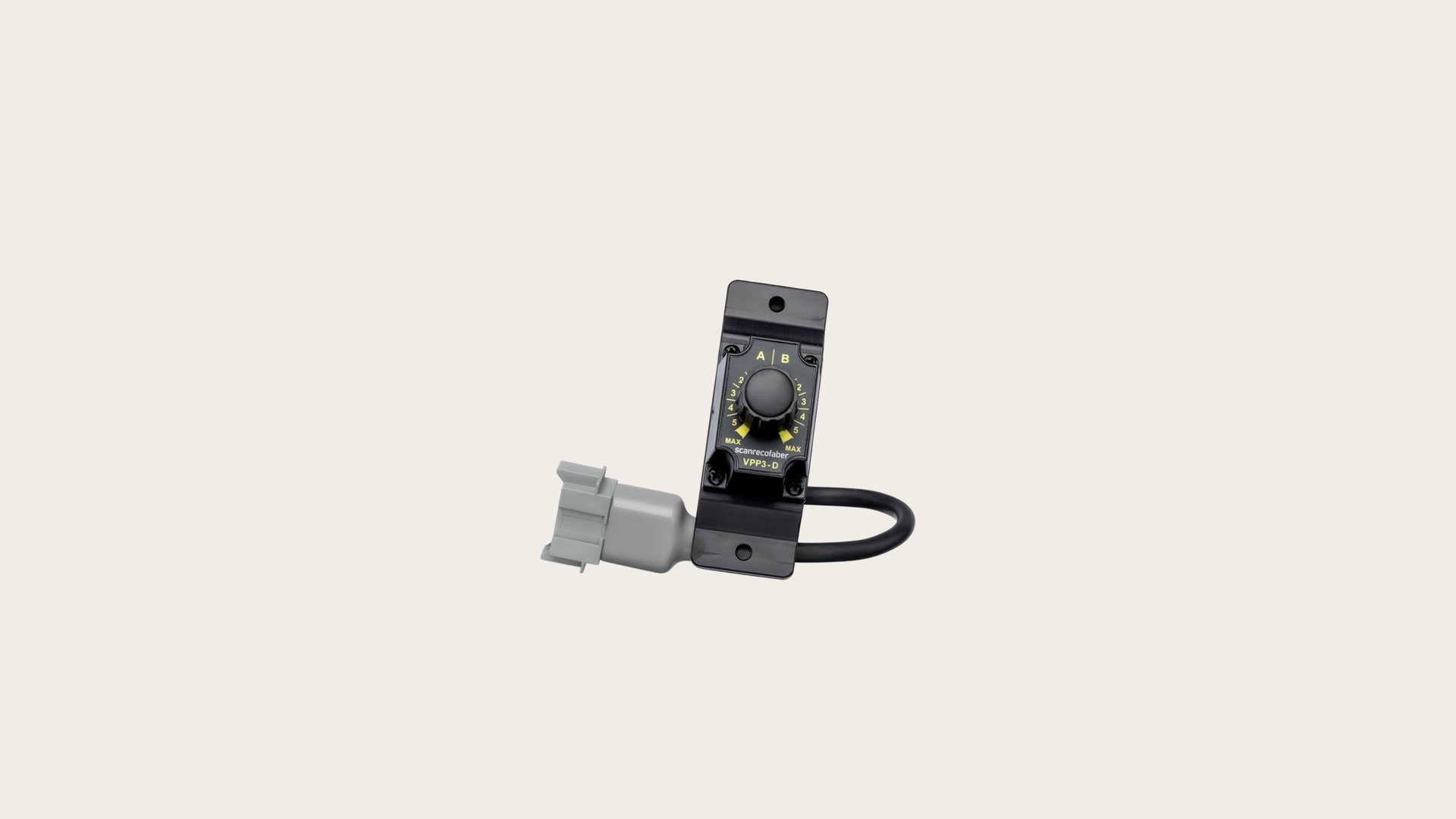

Product page_Hero image_Scanreco_VPP3

Regolatore PWM montato su pannello

Prendi il controllo con VPP3: regolatore proporzionale per elettrovalvole singole o doppie

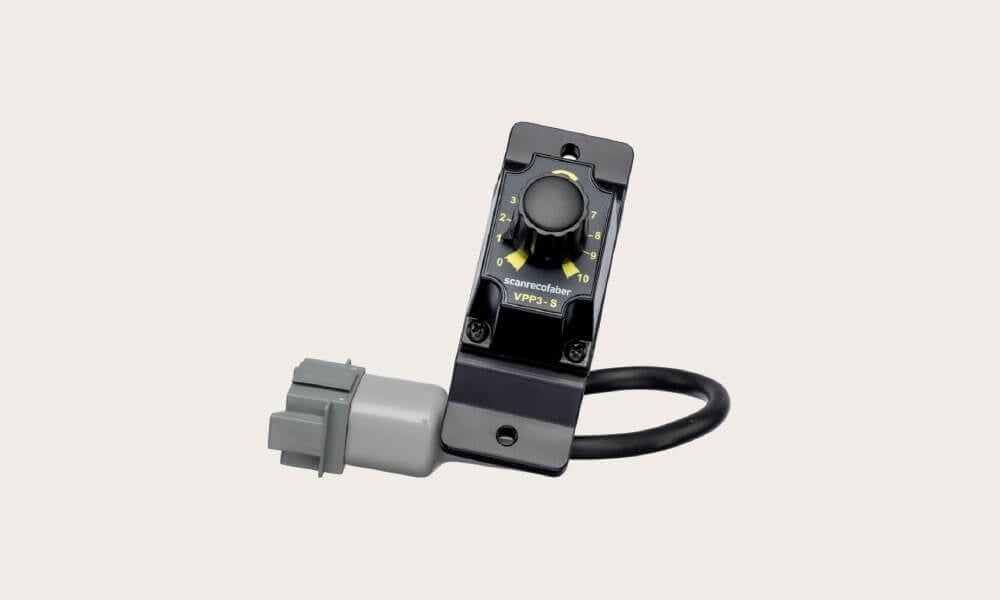

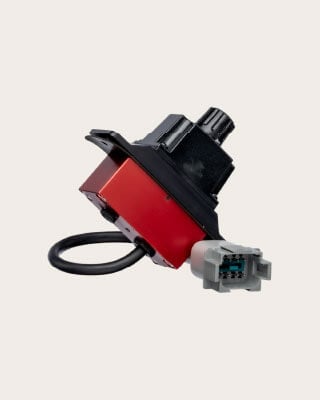

VPP3 è un regolatore PWM montato su pannello, specificamente progettato per il controllo di elettrovalvole proporzionali.

L'installazione è semplice: è sufficiente montarlo sul pannello dell’operatore, collegarlo all'alimentazione e al solenoide e regolare la corrente con il potenziometro integrato.

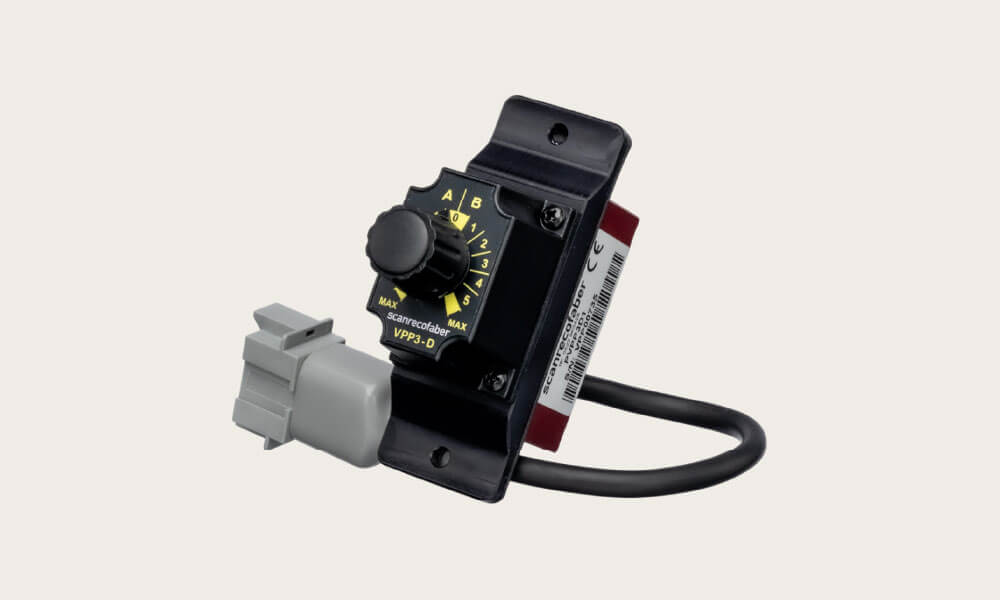

VPP3 è disponibile sia per configurazioni con valvola a solenoide singolo che a solenoide doppio.

Le caratteristiche principali di VPP3 includono la possibilità di regolare la corrente minima e massima per entrambe le direzioni (A+B), con un controllo preciso sulle rampe di salita e discesa. La frequenza PWM può essere regolata tra 50 e 300 Hz e gli utenti possono scegliere tra curve di uscita lineari o paraboliche.

Il controller include anche due pin multifunzione, ognuno dei quali può essere configurato per funzioni diverse: come ingresso digitale per abilitare o bloccare le uscite o per selezionare la velocità oppure come uscita digitale per funzioni quali il controllo della valvola di scarico, delle uscite direzionali o delle soglie di uscita.

Tutti i parametri operativi del controller possono essere regolati tramite una porta seriale utilizzando il programma SepSim per Windows® e uno speciale adattatore per porta seriale (AISR), consentendo una facile personalizzazione delle impostazioni.

Entriamo nel dettaglio

Informazioni tecniche su VPP3

Informazioni tecniche
  • Tensione di alimentazione: 10 - 30 VDC
  • Intervallo di corrente min/max delle uscite PWM: 50 - 2500 mA
  • Temperatura di esercizio: -40 - +70 °C / -40 - 158F
  • Soglie degli ingressi digitali: Vbasso-Valto: 3 V Valto-Vbasso: 2 V
  • Frequenze PWM disponibili: 50, 60, 70, 85, 100, 125, 150, 200, 250, 300 Hz
  • Corrente massima sulle uscite digitali: 2000 mA ognuna

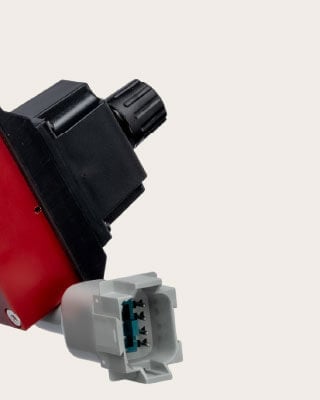

  • Connessioni esterne: Cavo L=20 cm / 7.8 in con connettore Deutsch DT04-8
  • Classe di protezione IP: IP64 per VPP3-S (IP67 opzionale) / IP67 per VPP3-D
  • Compatibilità EMC: ISO EN 14982:2009
